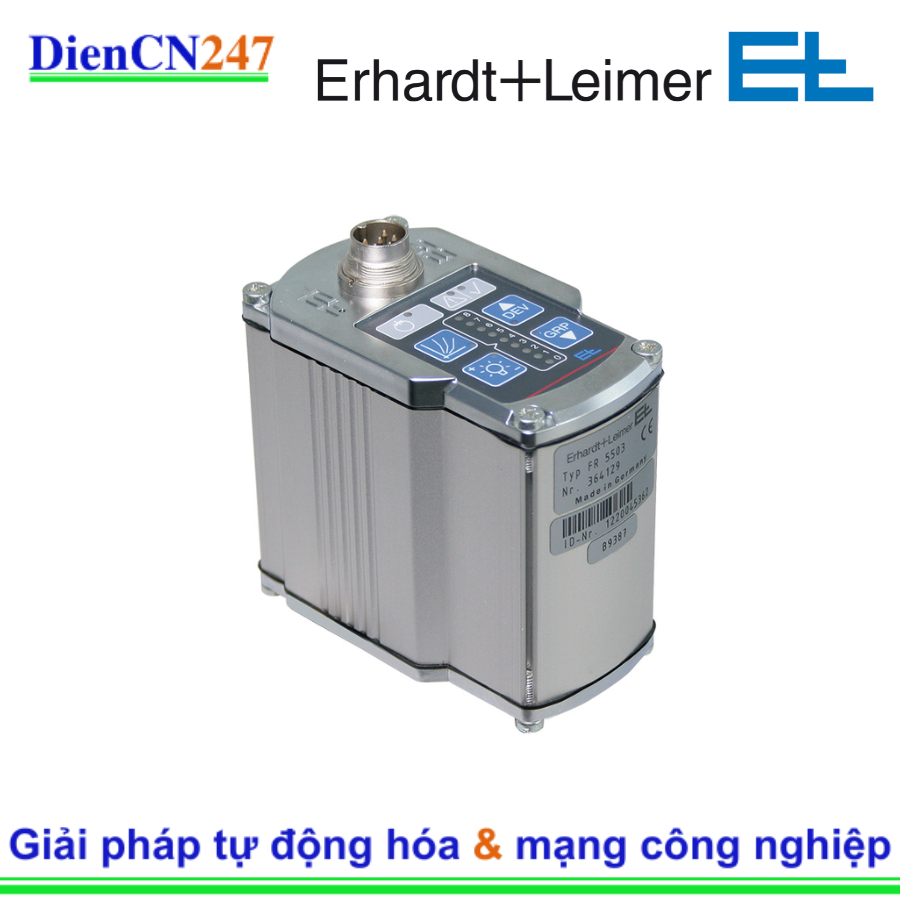

1. Giới thiệu về FR 5503 ( Material no.: 00484125 ) Erhardt-Leimer
FR 5503 là một cảm biến được thiết kế để quét và phát hiện vị trí mép (cạnh) của vật liệu đang chạy (như vải, giấy, màng phim). Mã vật liệu 00484125 là mã định danh cụ thể của phiên bản cảm biến này, thường đi kèm với tính năng quét quang học (Optical) và cơ học (Mechanical).
Thiết bị này đóng vai trò cốt lõi trong các hệ thống Điều khiển Căn biên (Web Guiding System), đảm bảo vật liệu luôn chạy thẳng, không bị lệch khỏi trung tâm hoặc bị cuốn mép, từ đó tối ưu hóa quá trình sản xuất và chất lượng sản phẩm.
2. Đặc trưng nổi bật
- Công nghệ Hồng ngoại (Infrared Technology): Cảm biến hoạt động dựa trên nguyên lý phản xạ hồng ngoại (reflection principle), cho phép quét mép vật liệu.
- Quét Kép (Optical/Mechanical Scanning): Phiên bản 00484125 của FR 5503 thường tích hợp cả quét quang học và quét cơ học (thông qua cần quét/scanning lever).
- Quang học: Cho phép quét đáng tin cậy ngay cả trên vật liệu in có độ tương phản cao hoặc màu sắc kém phản xạ.
- Cơ học: Khi mép vật liệu bị biến dạng hoặc không bằng phẳng, cần quét cơ học sẽ được sử dụng để làm dịu phản ứng điều khiển, giúp hệ thống hoạt động ổn định hơn.
- Bộ vi xử lý tích hợp: Có vi xử lý (micro processor) bên trong giúp xử lý tín hiệu nhanh và chính xác.
- Hiển thị LED: Tích hợp thang đo chỉ báo LED (LED indicator scale) và bàn phím (keypad) để dễ dàng thiết lập và giám sát vị trí cạnh hiện tại.
3. Thông số kỹ thuật chính
- Model: FR 5503
- Mã vật liệu: 00484125
- Phạm vi đo (Measuring Range): $\pm 10 \text{ mm}$ (Rất lý tưởng cho việc điều chỉnh chính xác).
- Điện áp cung cấp danh định: $24 \text{ V DC}$
- Phạm vi điện áp cho phép: $20 \text{ đến } 30 \text{ V DC}$ (bao gồm cả độ gợn sóng).
- Tiêu thụ điện năng: Thấp, khoảng $2.4 \text{ W}$.
- Tần số quét: $100 \text{ Hz}$ (Tốc độ phản hồi nhanh).
- Khoảng cách cảm biến - vật liệu: Khoảng $36 \text{ mm}$.
- Cấp bảo vệ: Tối đa IP 65 (khi sử dụng đầu nối phù hợp), bảo vệ chống bụi và nước phun.
4. Ứng dụng chính
FR 5503 là một công cụ thiết yếu để đảm bảo chất lượng và giảm thiểu lãng phí trong các dây chuyền sản xuất cuộn:
- Công nghiệp Dệt may: Ứng dụng quan trọng nhất là trong các máy sấy căng (tenter frames) để quét và điều khiển mép vải, đảm bảo vải không bị lệch khi đi qua khu vực sấy và căng.
- Công nghiệp In ấn & Bao bì: Được sử dụng để kiểm soát vị trí cạnh của màng phim nhựa, giấy, hoặc vật liệu in trong suốt quá trình in ấn, cán màng (laminating) và cuộn lại.
- Công nghiệp Giấy & Ván mỏng: Giám sát mép giấy hoặc các vật liệu dạng cuộn khác trong quá trình xả cuộn, cắt xén, hoặc cuộn lại.
- Kiểm soát Tự động: Là một phần tử phản hồi (feedback element) quan trọng trong vòng điều khiển tự động của hệ thống căn biên, làm việc với Bộ điều khiển (Controller) và Bộ truyền động (Actuator) để duy trì độ chính xác cao của quá trình xử lý vật liệu.
