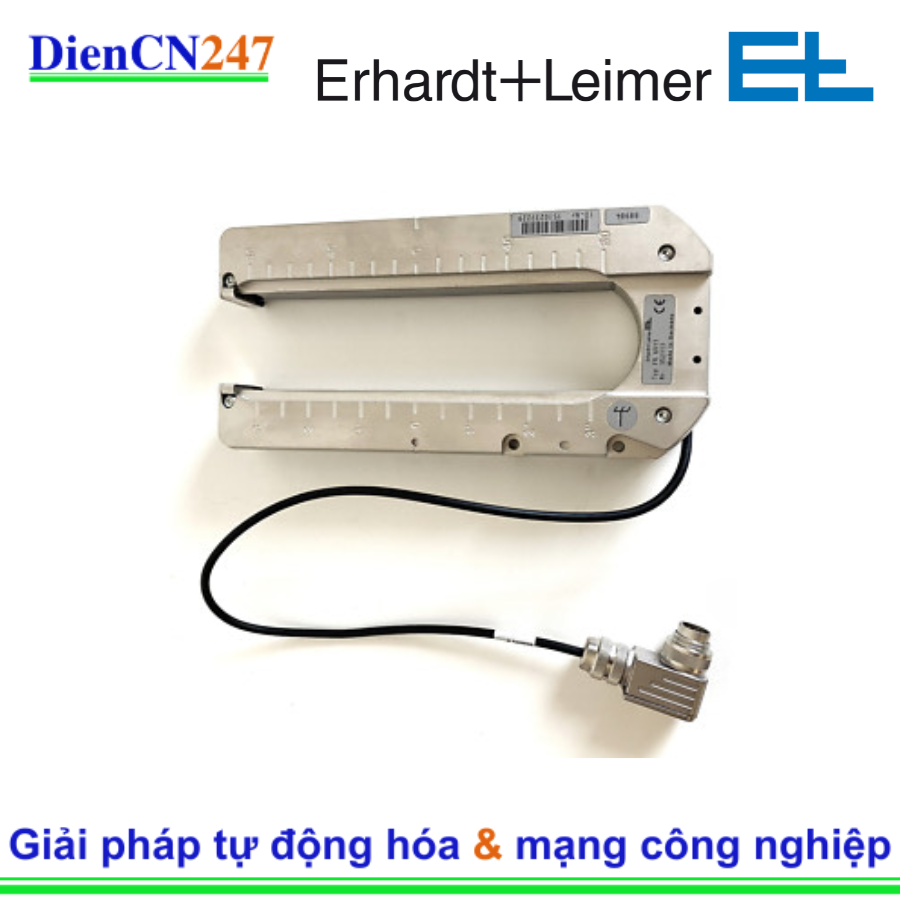

1. Giới thiệu về FR 6011 ( Material no.: 00357446 ) Erhardt+Leimer

FR 6011 là một cảm biến kỹ thuật số tiên tiến, được thiết kế để phát hiện và đo lường chính xác vị trí mép hoặc đường vật liệu dạng cuộn (web) như giấy, vải dệt, vải không dệt, và màng nhựa. Nó hoạt động như một "mắt thần" trong hệ thống căn chỉnh mép, cung cấp dữ liệu liên tục về vị trí cuộn cho bộ điều khiển để thực hiện việc căn chỉnh, đảm bảo vật liệu chạy ổn định và chính xác trong suốt quá trình sản xuất.

FR 6011 nổi bật trong dòng sản phẩm của E+L bởi khả năng làm việc với nhiều loại vật liệu khác nhau, kể cả vật liệu có độ trong suốt.

2. Đặc trưng nổi bật

• Công nghệ Hồng ngoại Băng rộng: Sử dụng ánh sáng hồng ngoại (thường là bước sóng $850$ nm) để quét vật liệu, cho phép nó hoạt động hiệu quả với các vật liệu đồng nhất (homogeneous) như giấy, vải dệt, vải không dệt, ngay cả khi chúng có độ trong suốt lên đến $70\%$.
• Độ Chính xác Cao: Cảm biến cung cấp độ phân giải và độ lặp lại rất cao, đảm bảo quá trình căn chỉnh mép diễn ra với độ chính xác tuyệt đối, giảm thiểu lãng phí vật liệu.
• Ổn định với Độ trong suốt: Điểm mạnh lớn là điểm hoạt động ổn định không bị ảnh hưởng bởi sự thay đổi nhỏ về độ trong suốt của vật liệu.
• Chống Nhiễm bẩn: Tích hợp Bộ điều khiển phơi sáng (Exposure Controller) và khả năng Bù ánh sáng xung quanh (Incident Light Compensation), giúp cảm biến ít bị ảnh hưởng bởi bụi bẩn và ánh sáng bên ngoài, duy trì hiệu suất ổn định trong môi trường công nghiệp.
• Đầu nối Tiêu chuẩn: Thường sử dụng kết nối 6 chân M8 và hoạt động với nguồn $24 V DC$, dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Cấu hình: Có thể có tùy chọn Hệ thống thổi khí (Air Purge System) để hoạt động trong điều kiện bụi bẩn cực đoan.

3. Thông số kỹ thuật chính

Mã vật liệu 00357446 thường chỉ định một cấu hình cụ thể của FR 6011 (ví dụ: một dải đo nhất định và không có hệ thống thổi khí). Các thông số kỹ thuật tiêu biểu cho dòng FR 6011 bao gồm:

• Loại Cảm biến: Cảm biến Hồng ngoại Băng rộng (Infrared Wide Band Sensor).
• Mã vật liệu: $00357446$ (Phiên bản cụ thể).
• Điện áp Hoạt động: $24 V DC$ (Dải từ $20$ đến $30 V DC$).
• Bước sóng: $850$ nm (Hồng ngoại).
• Dải Đo (Measuring Range): Thường là $\pm 79$ mm (tổng dải $158$ mm) hoặc các dải lớn hơn tùy phiên bản.
• Độ phân giải (Resolution): Thường là $0.1$ mm hoặc $0.02$ mm (tùy thuộc vào dải đo).
• Độ tuyến tính (Linearity): Khoảng $\pm 0.2$ mm (tùy thuộc vào dải đo).
• Tốc độ Quét (Scan Rate): Thường $200$ Hz.
• Cấp bảo vệ (Protection Class): IP 54 (Bảo vệ chống bụi và nước bắn từ mọi hướng).

4. Ứng dụng chính

FR 6011 là thiết bị không thể thiếu trong các ngành công nghiệp xử lý vật liệu dạng cuộn:

• Hệ thống Căn chỉnh Mép (Web Guiding): Ứng dụng quan trọng nhất. Cảm biến cung cấp dữ liệu vị trí mép cho bộ điều khiển E+L (ví dụ: DC 9156) để điều chỉnh vị trí cuộn vật liệu một cách tự động và liên tục.
• Ngành In ấn và Bao bì: Đảm bảo giấy, màng nhựa được căn chỉnh hoàn hảo trước khi in, cắt, hoặc cán màng, từ đó nâng cao chất lượng in và giảm thiểu lỗi sai lệch.
• Ngành Dệt may: Kiểm soát chính xác vị trí biên vải dệt thoi và vải không dệt trong các quy trình xử lý nhiệt, cán màng, và cuộn lại.
• Ngành Chuyển đổi Vật liệu (Converting): Sử dụng trong các máy cắt rạch (slitter), máy cuộn lại (rewinder), và các dây chuyền xử lý vật liệu cuộn khác để tối ưu hóa việc sử dụng vật liệu và chất lượng cuộn cuối cùng.
