1. Giới thiệu FT-3500-110-0C33 Onicon

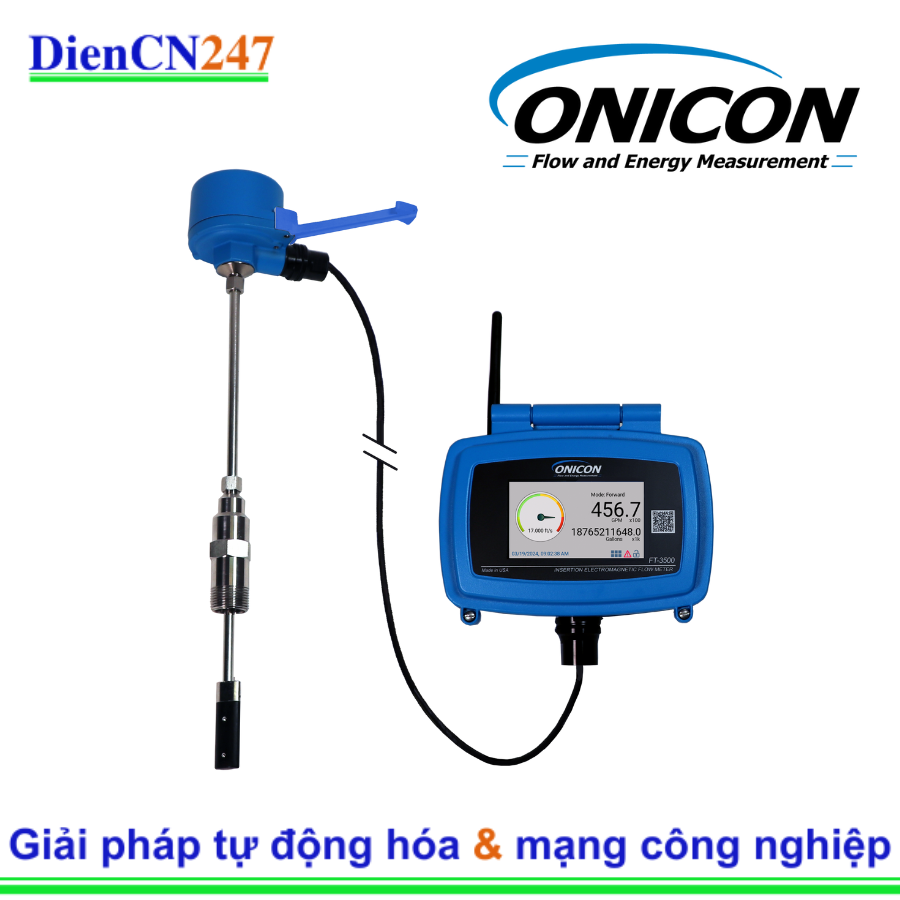

FT-3500-110-0C33 là một đồng hồ đo lưu lượng điện từ dạng chèn (Insertion Electromagnetic Flow Meter) thuộc dòng sản phẩm FT-3500 series của ONICON Incorporated, một nhà sản xuất hàng đầu của Mỹ chuyên về các giải pháp đo lường lưu lượng và năng lượng nhiệt. Mã "FT-3500" là tên dòng sản phẩm, trong đó "110-0C33" chỉ ra các tùy chọn cấu hình cụ thể. Thiết bị này được thiết kế để đo lường chính xác lưu lượng của các chất lỏng dẫn điện trong nhiều ứng dụng khác nhau, đặc biệt là trong các hệ thống HVAC, công nghiệp, và đo lường năng lượng nhiệt (BTU). FT-3500-110-0C33 kết hợp sự tiện lợi của thiết kế dạng chèn với độ tin cậy của công nghệ điện từ, mang lại giải pháp đo lường hiệu quả và dễ dàng lắp đặt.

2. Đặc trưng nổi bật

Đồng hồ đo lưu lượng FT-3500-110-0C33 Onicon sở hữu nhiều đặc điểm vượt trội:

• Công nghệ điện từ (Electromagnetic Sensing): Sử dụng nguyên lý điện từ để đo lưu lượng, không có bộ phận chuyển động. Điều này giúp giảm thiểu yêu cầu bảo trì, tăng độ bền và đảm bảo hiệu suất ổn định trong thời gian dài, ngay cả với chất lỏng có cặn bẩn.
• Thiết kế dạng chèn (Insertion Type) và Hot-Tap: Cho phép lắp đặt hoặc tháo gỡ cảm biến dễ dàng vào đường ống mà không cần ngừng dòng chảy hoặc làm gián đoạn hoạt động của hệ thống (khi sử dụng phụ kiện hot-tap). Điều này rất tiện lợi cho các ứng dụng nâng cấp hoặc bảo trì.
• Độ chính xác cao: Đạt độ chính xác ±1% giá trị đọc trong dải tốc độ dòng chảy rộng (từ 2 đến 20 ft/s), đảm bảo dữ liệu đo lường đáng tin cậy cho các hệ thống quan trọng.
• Khả năng đo năng lượng nhiệt (BTU Meter Option): Khi được đặt hàng với tùy chọn này, FT-3500 trở thành một hệ thống đo lường năng lượng nhiệt thủy lực hoàn chỉnh, cung cấp dữ liệu về lưu lượng, năng lượng và nhiệt độ khi kết hợp với cảm biến nhiệt độ.
• Kết nối mạng linh hoạt: Hỗ trợ nhiều giao thức truyền thông tiêu chuẩn công nghiệp như BACnet MS/TP, BACnet IP, MODBUS RTU, hoặc MODBUS TCP/IP, cho phép tích hợp liền mạch vào các hệ thống quản lý tòa nhà (BMS) hoặc hệ thống điều khiển công nghiệp (SCADA).
• Màn hình cảm ứng từ xa (Remote Touch Screen Display): Phiên bản FT-3500 thường đi kèm với màn hình cảm ứng từ xa 4.3 inch, cung cấp giao diện trực quan để người dùng dễ dàng tương tác với các giá trị đo, chi tiết ứng dụng và cài đặt cấu hình.
• Đầu ra đa dạng: Cung cấp nhiều loại tín hiệu đầu ra như 2 đầu ra Analog (4-20mA, 0-10V, hoặc 0-5V), 3 đầu ra/vào Digital (có thể lựa chọn), 1 đầu ra tần số (Frequency Output), và 2 đầu vào Analog (4-20mA), cho phép kết nối linh hoạt với các bộ điều khiển và hệ thống giám sát.
• Vật liệu bền bỉ: Các bộ phận tiếp xúc với chất lỏng thường làm từ thép không gỉ 316, XAREC và EPDM, đảm bảo khả năng chống ăn mòn và tuổi thọ cao.

3. Thông số kỹ thuật chính

Dưới đây là các thông số kỹ thuật tiêu biểu của FT-3500-110-0C33 Onicon:

• Nguyên lý đo: Điện từ (Electromagnetic)
• Dải tốc độ dòng chảy: 0.1 ft/s đến 20 ft/s (tỷ lệ turndown 200:1)
• Độ chính xác: ±1% giá trị đọc (từ 2 – 20 ft/s), ±0.02 ft/s (dưới 2 ft/s)
• Phạm vi kích thước đường ống áp dụng: Từ 3 inch đến 72 inch đường kính danh nghĩa (có thể có cấu hình nhỏ hơn cho ống 1.25" - 2.5").
• Phạm vi độ dẫn điện của chất lỏng: 20 đến 60.000 µSiemens/cm (đảm bảo chất lỏng có tính dẫn điện).
• Nhiệt độ chất lỏng: 15°F đến 250°F (≈−9°C đến 121°C)
• Áp suất vận hành: Tối đa 400 PSI (≈27.5 bar)
• Nguồn cấp: 22 – 26 VDC (tối đa 25W) hoặc 20 – 28 VAC (tối đa 30VA, 60Hz)
• Tín hiệu đầu ra/vào:
  • 2 x Analog Out (4-20mA, 0-10V, 0-5V)
  • 3 x Digital In/Out (có thể lựa chọn chức năng)
  • 1 x Frequency Out (0-15V peak pulse, 0-1000Hz)
  • 2 x Analog In (Passive 4-20mA)
  • 2 x RTD Inputs (1000 ohms)
• Giao tiếp: RS-485 (BACnet MS/TP, Modbus RTU), Ethernet (BACnet IP, Modbus TCP/IP)
• Vật liệu tiếp xúc với chất lỏng: Thép không gỉ 316, XAREC, EPDM (có tùy chọn NSF rated)
• Cấp bảo vệ vỏ điện tử: NEMA 4 (cho bộ truyền tín hiệu/màn hình từ xa), NEMA 6 (cho cảm biến)
• Chiều dài cáp cảm biến đến màn hình từ xa: Có thể lên đến 200 ft (khoảng 60m).

4. Ứng dụng

FT-3500-110-0C33 là một giải pháp đo lường lưu lượng và năng lượng toàn diện, được ứng dụng rộng rãi trong:

• Hệ thống HVAC: Đo lưu lượng nước lạnh (chilled water), nước nóng (heating hot water) và nước ngưng (condenser water) trong các hệ thống điều hòa không khí và sưởi ấm tòa nhà.
• Đo lường năng lượng nhiệt (BTU Metering): Kết hợp với cảm biến nhiệt độ, thiết bị trở thành hệ thống đo lường năng lượng chính xác cho các ứng dụng quản lý và tối ưu hóa năng lượng trong các tòa nhà thương mại và công nghiệp.
• Hệ thống nước sinh hoạt và nước đô thị: Đo lưu lượng nước cấp, nước thải trong các ứng dụng tiện ích công cộng.
• Ứng dụng dòng chảy hai chiều: Phù hợp cho các hệ thống by-pass sơ cấp/thứ cấp và lưu trữ nhiệt.
• Công nghiệp quy trình: Đo lưu lượng chất lỏng dẫn điện trong các quy trình sản xuất, nơi yêu cầu độ chính xác và độ tin cậy cao.
