Giải pháp Dự phòng Mạng Turbo Ring, Chain, MRP của MOXA

Giải pháp dự phòng mạng của MOXA, tập trung vào ba giao thức chính: Turbo Ring, Turbo Chain và MRP. Mục tiêu là đảm bảo độ tin cậy và thời gian phục hồi nhanh chóng cho các mạng quan trọng, đặc biệt trong tự động hóa trạm biến áp, nơi thời gian phục hồi giao tiếp SCADA đến IED cần dưới 400ms theo IEC-61850-5. Cùng Diencn247 tìm hiểu chuyên sâu hơn các giao thức dự phòng mạng này nhé.

Các Giải pháp này tập trung vào hãng Moxa với kinh nghiệp mạng công nghiệp hơn 35 năm TOP 1 thế giới về thiết bị cổng nối tiếp và TOP 3 thế giới về Switch công nghiệp. Nên Admin tập trung giải pháp hãng mạnh để có thể áp dụng theo tiêu chuẩn cao nhất toàn cầu nhé!

1. Turbo Ring v2

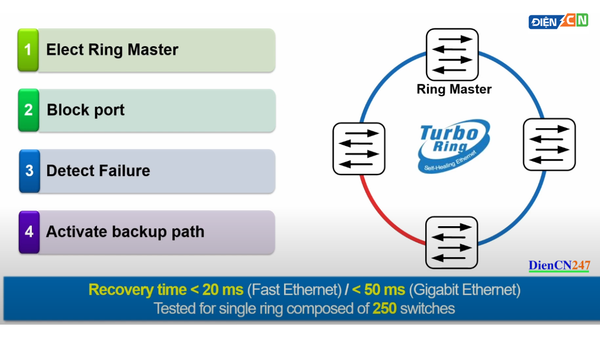

• Nguyên lý hoạt động: Các switch trong vòng chọn một switch làm master. Cổng phụ của master bị chặn để tránh lặp. Khi phát hiện lỗi, master sẽ mở cổng phụ để kích hoạt đường dẫn dự phòng.
• Hiệu suất: Thời gian phục hồi dưới 20ms với Fast Ethernet và 50ms với Gigabit Ethernet trong một vòng gồm 250 switch.
• Cấu hình: Thực hiện qua giao diện web, chọn vai trò master/client và các cổng tạo vòng.
• Ưu điểm: Thời gian phục hồi nhanh, dễ cấu hình.
• Hạn chế: Chỉ hoạt động với switch của MOXA.

2. Turbo Chain

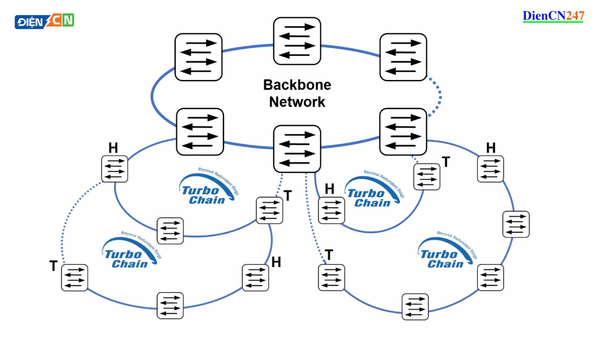

• Nguyên lý hoạt động: Là một "bán-vòng" linh hoạt, cho phép mở rộng mạng công nghiệp và tích hợp với các mạng bên thứ ba. Cần gán vai trò Head, Tail và Member. Cổng Tail bị chặn mặc định làm đường dẫn dự phòng. Khi có lỗi, cổng Tail sẽ được mở.
• Hiệu suất: Thời gian phục hồi dưới 50ms.
• Cấu hình: Gán vai trò Head, Member, Tail và chọn các cổng tương ứng.
• Ưu điểm: Linh hoạt, dễ mở rộng, có thể kết nối với các giao thức khác (Turbo Ring, RSTP, MSTP).

3. Media Redundancy Protocol (MRP)

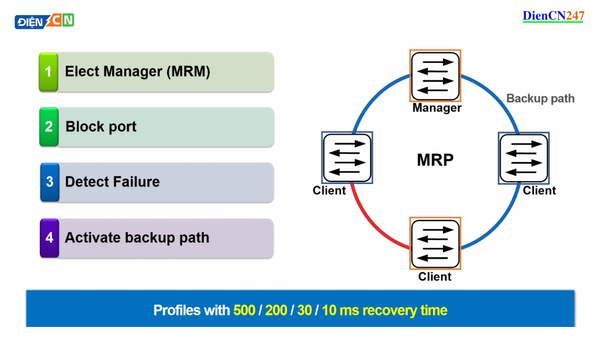

• Nguyên lý hoạt động: Giao thức chuẩn hóa, tương tự Turbo Ring v2. Một switch đóng vai trò Media Redundancy Manager (MRM), các switch còn lại là Media Redundancy Client. MRM chặn một cổng vòng và kích hoạt đường dẫn dự phòng khi có lỗi.
• Hiệu suất: Tiêu chuẩn có nhiều cấu hình với thời gian phục hồi từ 10ms đến 500ms. Trong thử nghiệm, thời gian phục hồi là 49ms.
• Cấu hình: Chọn vai trò Manager/Client, cấu hình các cổng dự phòng và các tham số khác như VLAN ID, Domain Identifier.
• Ưu điểm: Tương thích với thiết bị từ các nhà sản xuất khác nhau, phù hợp cho các môi trường đa dạng.

Kiểm tra Hiệu suất Thực tế:

• Turbo Ring v2: Phục hồi trong 35ms.
• Turbo Chain: Phục hồi trong 41ms.
• MRP: Phục hồi trong 49ms.

Tất cả các giao thức đều đáp ứng yêu cầu thời gian phục hồi giao tiếp SCADA đến IED dưới 400ms của IEC-61850-5.

Giải pháp dự phòng nào phù hợp cho bạn?

• Turbo Ring: Phù hợp cho mạng chỉ sử dụng thiết bị MOXA, đảm bảo thời gian phục hồi nhanh nhất (<50ms).
• MRP: Lựa chọn tốt khi cần tích hợp thiết bị từ nhiều nhà sản xuất khác nhau trong một vòng dự phòng.
• Turbo Chain: Cung cấp khả năng mở rộng linh hoạt và dễ dàng cho các cấu trúc mạng phức tạp hơn một vòng đơn, với thời gian phục hồi nhanh (<50ms).

Các giải pháp này cung cấp bộ công cụ toàn diện để thiết kế mạng dự phòng, đảm bảo độ tin cậy cao cho các ứng dụng công nghiệp quan trọng.
