Giải pháp dự phòng mạng vòng MRP theo chuẩn IEC 62439-2
Trong môi trường mạng công nghiệp đòi hỏi độ ổn định cao, khả năng tự phục hồi nhanh khi xảy ra sự cố là vô cùng quan trọng. Media Redundancy Protocol (MRP) theo chuẩn IEC 62439-2, còn gọi là Ring Protocol hay MRP Ring, chính là giải pháp chuẩn giúp đảm bảo mạng luôn vận hành ổn định, thời gian phục hồi ≤ 10ms.
MRP là gì?
MRP là giao thức tiêu chuẩn được thiết kế cho các mạng ring (vòng) trong môi trường Ethernet công nghiệp. Mục đích chính:
Ngăn ngừa điểm lỗi đơn lẻ (single point of failure).
Cung cấp khả năng khôi phục rất nhanh – dưới 10ms nếu có sự cố cáp hoặc thiết bị trong vòng ring gặp lỗi.
Vấn đề trong ring network khi không có MRP
Khi sử dụng cấu trúc ring mà không có cơ chế phòng ngừa, bạn có thể gặp:
Broadcast storms – các gói tin đổ đầy mạng khi có vòng lặp (loop) trong switch.
Hiệu suất sụt giảm nghiêm trọng vì lưu lượng được gửi lại vòng quanh và không có TTL (Time-to-Live) trong header Layer 2 để chặn.
Cách MRP hoạt động

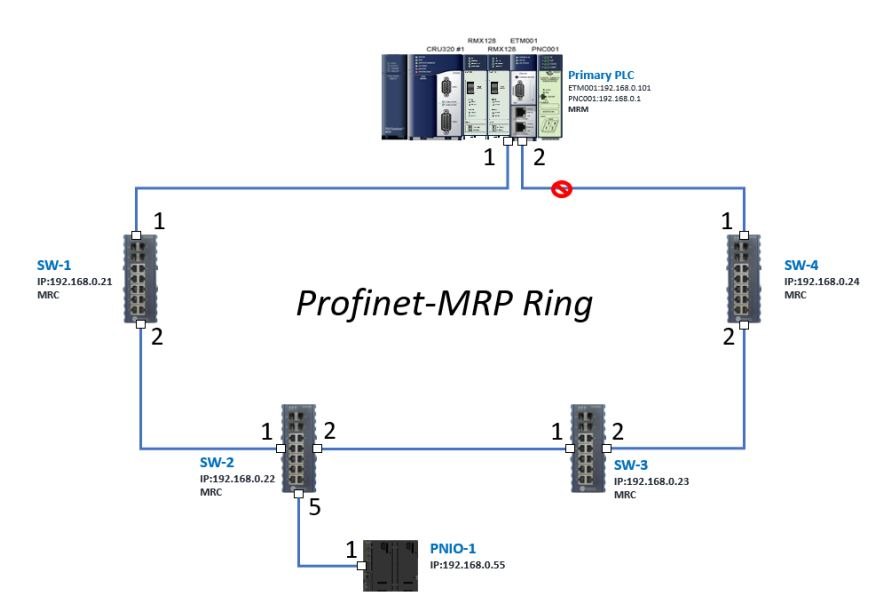

Ring Manager: switch chịu trách nhiệm quản lý và điều khiển vòng ring, có hai cổng ring được chỉ định – một cổng được block để ngăn loop.
Khi một liên kết hoặc nút bị lỗi, ring client gửi cảnh báo, Ring Manager mở cổng block để khôi phục vòng kết nối.
Trong suốt sự thay đổi topology, các switch trong ring được thông báo để xóa bảng MAC và học lại các địa chỉ mới nhằm duy trì quá trình chuyển tiếp gói tin chính xác.
Lợi ích khi sử dụng MRP
| Lợi ích | Giải thích |
|---|---|
| Tốc độ phục hồi dưới 10ms | Bảo đảm hệ thống không bị downtime lâu dài khi xảy ra sự cố. |
| Tăng độ tin cậy cho mạng vận hành 24/7 | Quan trọng với các nhà máy, dây chuyền sản xuất, kho cảng, nơi mà mỗi phút ngắt kết nối đều ảnh hưởng đến sản xuất. |
| Giảm chi phí cáp và thiết bị trung tâm | Ring topology cần ít cáp hơn so với star hoặc cấu trúc có aggregation switch cỡ lớn. |
| Khả năng tương thích cao | MRP tương thích với các thiết bị từ nhiều hãng lớn như Siemens, Cisco, Belden,… miễn là hỗ trợ tiêu chuẩn IEC 62439-2. |
Các ứng dụng thực tế
Hệ thống mạng factory floor nơi các thiết bị vận hành động.
Kho thông minh (smart warehouse) với nhiều switch kết nối vòng, cần dự phòng mạnh.
Mạng OT (Operational Technology) và mạng hạ tầng sản xuất yêu cầu tính liên tục cao.
Tích hợp MRP trong switch Moxa
Switch quản lý công nghiệp của Perle hỗ trợ MRP IEC 62439-2 cùng nhiều tính năng cao cấp khác như Profinet, Modbus TCP, STP/RSTP/MSTP, IGMP Snooping, QoS, VLAN, xác thực 802.1X, SNMPv3, HTTPS, IEEE 1588 PTP… giúp đảm bảo vận hành mạng ổn định, bảo mật và hiệu suất cao.
Bạn nên làm gì tiếp theo?
Kiểm tra xem switch của bạn có hỗ trợ MRP / IEC 62439-2 không.
Nếu đang xây mạng mới hoặc mở rộng mạng, cân nhắc thiết kế topology dạng ring để tận dụng tối đa MRP.
Thử nghiệm cấu hình với Ring Manager để đảm bảo thời gian chuyển đổi khi sự cố thực tế đáp ứng mong đợi (≤ 10ms).
💡MRP (IEC 62439-2) là một trong những giải pháp dự phòng mạnh và đáng tin cậy cho mạng Ethernet công nghiệp. Nó không chỉ giúp phát hiện và phục hồi từ sự cố cực nhanh mà còn gia tăng tính ổn định, hiệu suất mạng – đặc biệt quan trọng trong các môi trường sản xuất và thiết bị OT.
