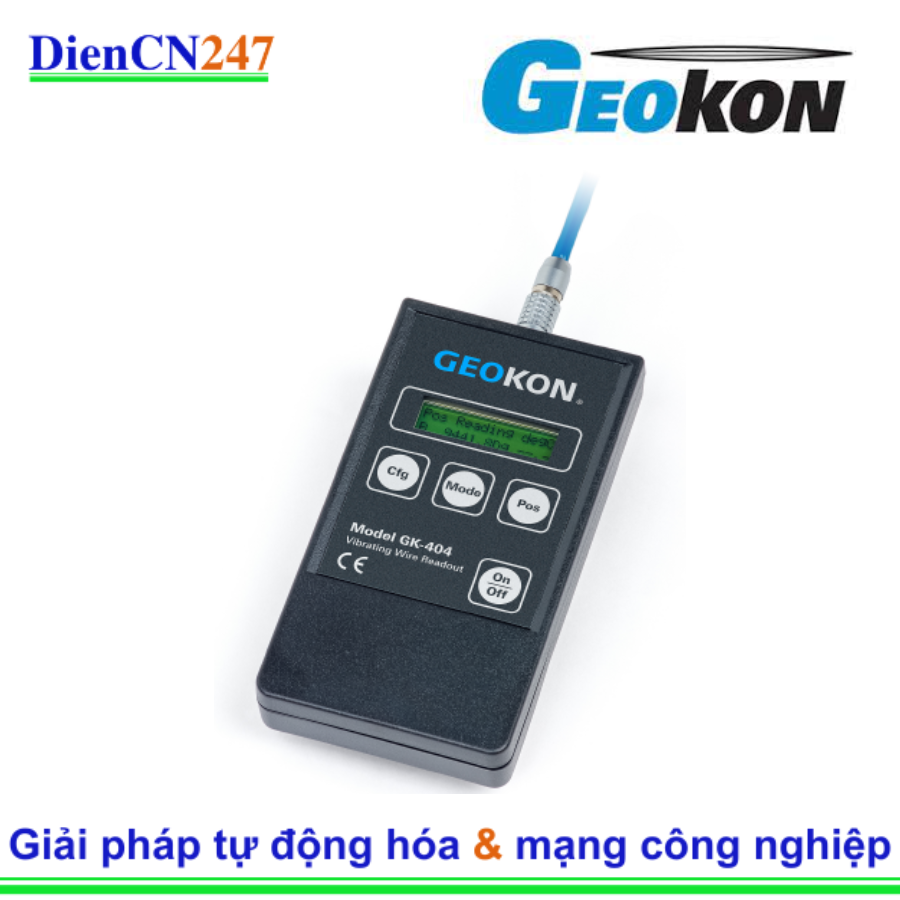

GEOKON GK-404 là một thiết bị đọc cầm tay, nhỏ gọn, tiêu thụ điện năng thấp, được thiết kế để sử dụng với tất cả các loại cảm biến và bộ chuyển đổi dây rung của GEOKON, cũng như các sản phẩm từ các nhà sản xuất khác.

2. Đặc trưng chính của GEOKON GK-404:

• Tính di động: Nhỏ gọn và nhẹ, dễ dàng sử dụng tại hiện trường.
• Tiêu thụ điện năng thấp: Hoạt động hơn 20 giờ chỉ với hai pin AA, mang lại sự tiện lợi ở các địa điểm xa xôi.
• Đọc đa năng: Hiển thị các giá trị đọc theo nhiều đơn vị khác nhau: số, tần số (Hz), chu kỳ (µs) và độ biến dạng vi mô (µε) (cho các cảm biến biến dạng ở các vị trí cụ thể).
• Đo nhiệt độ: Tích hợp khả năng đọc nhiệt điện trở với độ phân giải 0.1 °C.
• Giao diện thân thiện với người dùng: Vỏ kín với bàn phím màng bốn nút chuyển đổi, dễ dàng thao tác bằng một tay.
• Độ chính xác và độ phân giải cao: Cung cấp các phép đo chính xác cho dữ liệu đáng tin cậy.
• Sáu vị trí kích thích: Mang lại khả năng tương thích với nhiều loại cảm biến dây rung.
• Đèn nền và điều chỉnh độ tương phản: Đảm bảo khả năng hiển thị rõ ràng trong các điều kiện ánh sáng khác nhau.
• Tự động tắt nguồn: Có thể cấu hình để tiết kiệm pin.
• Chỉ báo điện áp pin: Cảnh báo người dùng khi pin yếu.
• Cấu trúc bền bỉ: Vỏ nhựa ABS chống nước và có tuổi thọ cao.

3. Thông số kỹ thuật :

• Dải kích thích: 400 Hz đến 6000 Hz, Sóng vuông 5 Volt
• Độ phân giải hiển thị:
  • Chu kỳ: 0.1 micro giây
  • Biến dạng: 1 microstrain
  • Số (F2×10−3): 0.1 số
  • Tần số: 0.1 Hz
  • Nhiệt độ: 0.1 °C
• Độ chính xác đo (cảm biến VW): ±0.025% F.S.
• Độ chính xác đo (Nhiệt độ): ±1.0% F.S.
• Độ chính xác thời gian cơ sở: ±50 ppm
• Dải nhiệt độ hoạt động: -20 °C đến +50 °C
• Pin: 2 x AA Alkaline
• Tuổi thọ pin: >20 giờ hoạt động liên tục ở 20 °C
• Trọng lượng: 145 g
• Kích thước (D x R x C): 120 x 65 x 22 mm

4. Ứng dụng:

Thiết bị đọc dây rung GEOKON GK-404 là một công cụ đa năng được sử dụng rộng rãi trong nhiều ứng dụng giám sát địa kỹ thuật và kết cấu. Công dụng chính của nó là để lấy số đọc từ nhiều loại cảm biến dây rung, bao gồm:

• Cảm biến biến dạng: Đo biến dạng trong kết cấu thép, bê tông và các vật liệu khác.
• Áp kế lỗ rỗng (Piezometers): Đo áp suất nước lỗ rỗng trong đất và đá.
• Ô áp suất đất (Earth Pressure Cells): Đo tổng áp suất trong đất và tác động lên các công trình.
• Cảm biến lực (Load Cells): Đo lực và tải trọng trong các phần tử kết cấu và hệ thống neo.
• Bộ chuyển đổi dịch chuyển (Displacement Transducers): Đo chuyển động và dịch chuyển.
• Thiết bị đo vết nứt (Crackmeters): Theo dõi sự mở và đóng của vết nứt trong các công trình.
• Thiết bị đo độ giãn dài (Extensometers): Đo biến dạng và độ giãn dài trong khối đất và đá.
• Thiết bị đo độ nghiêng (Inclinometers): Đo độ nghiêng và độ dốc.
• Cảm biến lún (Settlement Sensors): Theo dõi chuyển động thẳng đứng của đất.
• Thiết bị đo độ nghiêng chính xác (Tiltmeters): Đo sự thay đổi nhỏ trong độ nghiêng.

GK-404 đặc biệt hữu ích cho:

• Thiết lập và kiểm tra cảm biến ban đầu: Xác minh chức năng của cảm biến trước khi lắp đặt các hệ thống giám sát phức tạp.
• Thu thập dữ liệu thủ công: Lấy số đọc tại hiện trường, đặc biệt ở các môi trường xa xôi hoặc khó khăn.
• Giám sát tạm thời: Thu thập dữ liệu trong thời gian ngắn mà không cần bộ ghi dữ liệu cố định.
• Khắc phục sự cố: Chẩn đoán các vấn đề với cảm biến dây rung.
• Giám sát xây dựng: Cung cấp các số đọc nhanh chóng và dễ dàng trong các giai đoạn xây dựng.

5. Bài viết khác

1 100% USA Origin GEOKON Vietnam Code: GK-404

    Vibrating Wire Handheld Readout, complete with carrying case and flying leads
