1. Giới thiệu về Gill Instruments GMX550

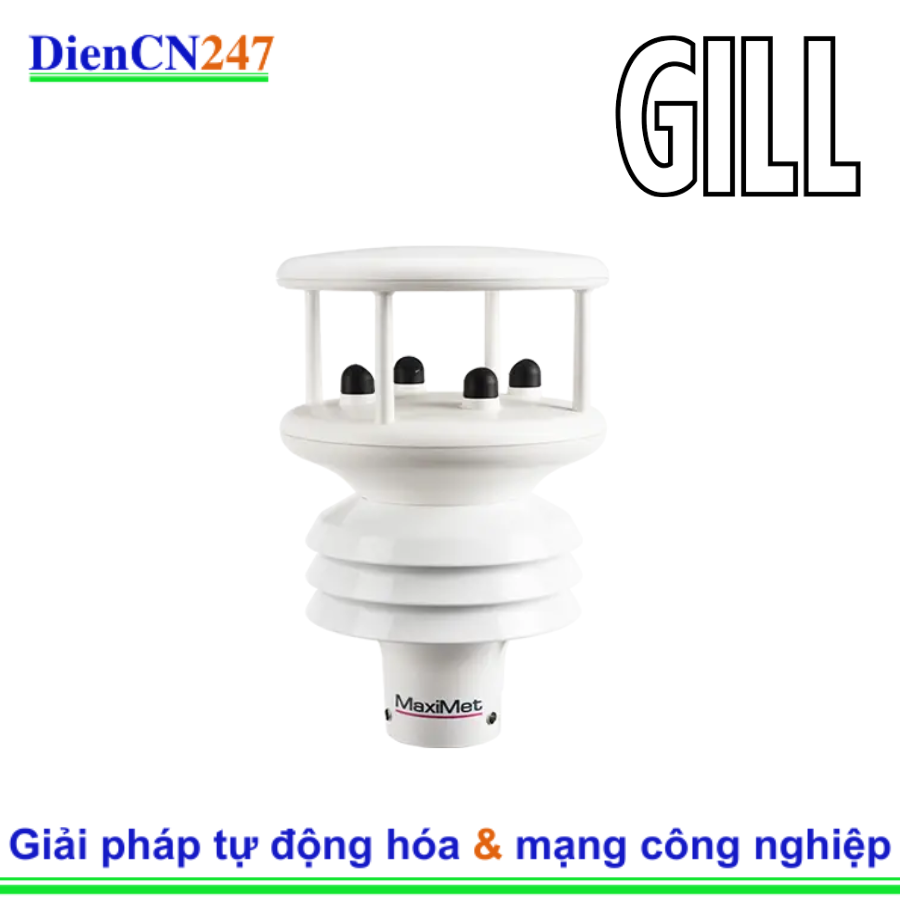

Gill Instruments là nhà sản xuất hàng đầu của Anh về các thiết bị đo lường khí tượng chất lượng cao. MaxiMet GMX550 là một thành viên của dòng sản phẩm trạm thời tiết nhỏ gọn (Compact Weather Stations) của Gill, được thiết kế để cung cấp các phép đo chính xác về tốc độ và hướng gió, nhiệt độ, độ ẩm, áp suất khí quyển và khả năng kết nối với cảm biến lượng mưa bên ngoài (tipping bucket rain gauge) trong một thiết bị duy nhất, nhỏ gọn, mạnh mẽ và nhẹ.
GMX550 nổi bật với việc không có bộ phận chuyển động cho các cảm biến gió, nhiệt độ, độ ẩm và áp suất, nhờ vào thiết kế tích hợp và bảo vệ cảm biến bằng tấm chắn bức xạ. Khác với GMX500/501 sử dụng cảm biến mưa quang học tích hợp, GMX550 cung cấp một cổng kết nối để người dùng có thể tích hợp bất kỳ loại cảm biến đo mưa dạng gầu lật (tipping bucket rain gauge) nào mà họ lựa chọn. Điều này giúp tăng tính linh hoạt và khả năng tùy chỉnh cho các ứng dụng cụ thể.
2. Đặc trưng nổi bật
- Đo lường đa thông số cốt lõi: GMX550 cung cấp các thông số khí tượng chính bao gồm: tốc độ và hướng gió, nhiệt độ, độ ẩm và áp suất.
- Hỗ trợ kết nối cảm biến mưa ngoài: Điểm đặc biệt của GMX550 là có một cổng kết nối bên cạnh (side connector) để tích hợp cảm biến đo mưa dạng gầu lật (tipping bucket rain gauge) do khách hàng cung cấp. Dữ liệu từ bộ đo mưa này sẽ được đưa vào chuỗi dữ liệu đầu ra của MaxiMet.
- Thiết kế tích hợp nhỏ gọn: Tất cả các cảm biến chính được tích hợp trong một vỏ bọc nhỏ gọn, giảm thiểu không gian lắp đặt và đơn giản hóa việc triển khai.
- Không có bộ phận chuyển động: Cảm biến gió siêu âm và cảm biến T/H/P đều là cảm biến trạng thái rắn (solid-state), loại bỏ ma sát, hao mòn và gần như không cần bảo trì, tăng cường độ tin cậy và tuổi thọ.
- Cảm biến gió siêu âm chính xác: Cung cấp dữ liệu tốc độ và hướng gió chính xác và ổn định.
- Bảo vệ cảm biến T/H/P: Cảm biến nhiệt độ, độ ẩm và áp suất được đặt bên trong ba tấm chắn bức xạ hút khí tự nhiên với hai cửa chớp, bảo vệ khỏi bức xạ mặt trời trực tiếp và các tác động từ môi trường, đảm bảo độ chính xác của phép đo.
- Tích hợp la bàn điện tử: Giúp cung cấp các phép đo gió biểu kiến và hỗ trợ tính toán gió thực khi có tùy chọn GPS.
- Tùy chọn GPS: Có thể bổ sung GPS để cung cấp các phép đo gió thực, dữ liệu vị trí (vĩ độ, kinh độ, độ cao so với mực nước biển), thời gian thực, đồng thời đơn giản hóa việc cài đặt bằng cách tự động xác định vị trí cảm biến.
- Chế độ tiết kiệm năng lượng (Eco Mode): Giảm mức tiêu thụ điện năng, phù hợp cho các ứng dụng chạy bằng pin hoặc năng lượng mặt trời.
- Đầu ra linh hoạt: Hỗ trợ nhiều giao thức truyền thông như RS232, RS422, RS485 (ASCII), SDI-12, NMEA 0183, MODBUS, giúp dễ dàng tích hợp vào các hệ thống hiện có.
- Bền bỉ và đáng tin cậy: Vỏ được làm từ nhựa nhiệt dẻo ổn định tia UV với cấp bảo vệ môi trường IP66, đảm bảo hoạt động trong điều kiện khắc nghiệt.
- Phần mềm đi kèm: Cung cấp phần mềm MetSet để cấu hình và MetView để xem dữ liệu.
- Bảo hành 24 tháng: Đảm bảo chất lượng từ nhà sản xuất.
3. Thông số kỹ thuật
Các thông số đo lường:
Tốc độ gió:
- Phạm vi: 0 - 60 m/s
- Độ chính xác: ±0.3 m/s RMSE (0-10 m/s), ±3% RMSE (10-40 m/s), ±5% RMSE (40-60 m/s)
- Độ phân giải: 0.01 m/s
- Ngưỡng khởi động: 0.01 m/s
Hướng gió:
- Phạm vi: 0−359∘
- Độ chính xác: ±3∘ (0.5 - 40 m/s), ±5∘ (40 - 60 m/s)
- Độ phân giải: 1∘
Nhiệt độ không khí:
- Phạm vi: −40∘C đeˆˊn +70∘C (có tùy chọn sưởi)
- Độ chính xác: ±0.3∘C @ 20∘C
- Độ phân giải: 0.1∘C
Độ ẩm tương đối:
- Phạm vi: 0 - 100% RH
- Độ chính xác: điển hình ±2% RH (trong phạm vi 10%-90% RH @ 20∘C)
- Độ phân giải: 1% RH
Áp suất khí quyển:
- Phạm vi: 300 - 1250 hPa (mbar)
- Độ chính xác: Tuyệt đối ±0.4 hPa (điển hình), Tương đối ±0.08 hPa (900-1100 hPa, 25−40∘C)
- Độ phân giải: 0.1 hPa
Đầu vào lượng mưa:
- Loại đo lường: Hỗ trợ cảm biến đo mưa dạng gầu lật (TBRG - Tipping Bucket Rain Gauge) bên ngoài.
- Phạm vi: 0 - 1000 mm/giờ (phụ thuộc vào cảm biến ngoài)
- Độ phân giải: Từ 0.001 mm (phụ thuộc vào cảm biến ngoài)
- Đầu vào tới GMX550: Tiếp điểm đóng/mở thông qua đầu nối M8 đực 4 chân.
- Các thông số phái sinh: Nhiệt độ bầu ướt, điểm sương, độ ẩm tuyệt đối, mật độ không khí, Wind Chill, giờ nắng, hoàng hôn, bình minh, vị trí mặt trời, trưa mặt trời, góc nghiêng (với tùy chọn GPS).
Đầu ra:
- Chế độ giao tiếp kỹ thuật số: RS232, RS422, RS485 (ASCII), SDI-12, NMEA 0183, MODBUS.
- Tốc độ đầu ra dữ liệu: 1/giây, 1/phút, 1/giờ, hoặc theo yêu cầu (polled).
Cơ khí:
- Cấu tạo: Nhựa nhiệt dẻo ổn định tia UV.
- Lắp đặt: Phù hợp với cột hoặc trụ có đường kính 30mm đến 58mm.
- Trọng lượng: Khoảng 0.7 kg.
- Loại đầu nối: Đầu nối kẹp 9 chân (9-way clipper connector).
Môi trường:
- Lớp bảo vệ: IP66.
- Nhiệt độ hoạt động: −35∘C đeˆˊn +70∘C (hoặc −40∘C đeˆˊn +70∘C với tùy chọn sưởi).
- Nhiệt độ lưu trữ: −40∘C đeˆˊn +70∘C.
Nguồn điện:
- Điện áp đầu vào: 5 - 30 VDC (10-30 VDC cho model có sưởi).
- Dòng điện tiêu thụ trung bình @ 12 VDC: 25 mA (chế độ liên tục, đơn vị chuẩn), 400 mA (tổng với tùy chọn sưởi), +10 mA (với tùy chọn GPS), 0.7 mA (chế độ tiết kiệm năng lượng Eco Mode).
4. Ứng dụng
Gill MaxiMet GMX550 là giải pháp linh hoạt và mạnh mẽ cho nhiều ứng dụng cần giám sát khí tượng toàn diện, đặc biệt khi yêu cầu sử dụng một loại cảm biến đo mưa cụ thể của bên thứ ba:
- Nông nghiệp và Thủy văn: Giám sát toàn diện điều kiện thời tiết để hỗ trợ nông nghiệp chính xác, quản lý thủy lợi, dự báo lũ lụt/hạn hán, nhờ khả năng kết nối linh hoạt với bộ đo mưa tiêu chuẩn.
- Kiểm soát Tòa nhà và Công nghiệp: Giám sát môi trường cho hệ thống HVAC, quản lý tòa nhà thông minh, kiểm soát ô nhiễm, tối ưu hóa năng lượng.
- Giao thông vận tải:
- Đường bộ/đường sắt: Giám sát điều kiện thời tiết trên đường cao tốc, cầu, hầm để cảnh báo nguy hiểm (băng giá, mưa lớn, gió mạnh).
- Sân bay và Bãi đáp trực thăng: Cung cấp dữ liệu khí tượng quan trọng cho an toàn bay và hoạt động sân bay.
- Năng lượng tái tạo: Giám sát điều kiện gió và các yếu tố khác cho các trang trại gió, nhà máy điện mặt trời, hỗ trợ dự báo và tối ưu hóa sản lượng, có thể tích hợp với các bộ đo mưa để đánh giá hiệu suất.
- An toàn và Quản lý sự kiện: Cung cấp dữ liệu thời tiết toàn diện cho các sự kiện ngoài trời lớn, khu vực thể thao, và các tình huống cần đánh giá rủi ro thời tiết.
- Khí tượng và Nghiên cứu: Dữ liệu toàn diện cho các nghiên cứu khí hậu, dự báo thời tiết cục bộ, và các dự án khoa học yêu cầu tính linh hoạt trong việc lựa chọn bộ đo mưa.
- Ứng dụng tùy chỉnh: Lý tưởng cho các dự án cần một trạm thời tiết nhỏ gọn nhưng đồng thời cho phép lựa chọn cảm biến đo mưa riêng biệt để phù hợp với các tiêu chuẩn hoặc yêu cầu cụ thể.
