1. Giới thiệu về Gill Instruments GMX551

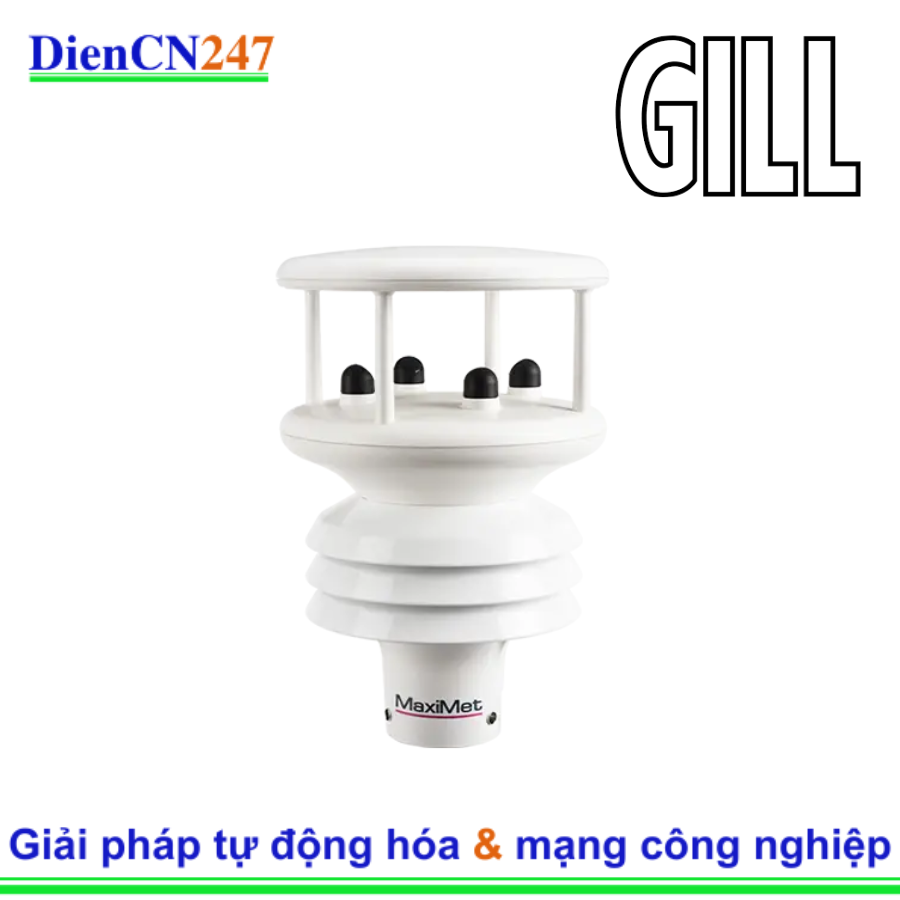

Gill Instruments là nhà sản xuất hàng đầu của Anh về các thiết bị đo lường khí tượng chất lượng cao. MaxiMet GMX551 là một trong những model cao cấp nhất và toàn diện nhất trong dòng sản phẩm trạm thời tiết nhỏ gọn (Compact Weather Stations) của Gill. GMX551 được thiết kế để cung cấp đầy đủ các phép đo khí tượng chính xác và đáng tin cậy trong một thiết bị duy nhất, nhỏ gọn, mạnh mẽ và nhẹ.
GMX551 tích hợp các cảm biến không có bộ phận chuyển động để đo tốc độ và hướng gió (siêu âm), nhiệt độ, độ ẩm, áp suất khí quyển, bức xạ mặt trời, và khả năng kết nối với cảm biến lượng mưa bên ngoài (tipping bucket rain gauge). Các cảm biến nhiệt độ, độ ẩm và áp suất được bảo vệ bởi ba tấm chắn bức xạ hút khí tự nhiên, trong khi cảm biến bức xạ mặt trời được bảo vệ bởi một vòm kính. Việc không có bộ phận chuyển động giúp loại bỏ nhu cầu bảo trì cơ học và đảm bảo độ bền cao, hoạt động ổn định trong nhiều môi trường khắc nghiệt.
Về cơ bản, GMX551 là sự kết hợp các tính năng của GMX501 (bao gồm cảm biến bức xạ mặt trời) và GMX550 (khả năng kết nối cảm biến mưa ngoài), tạo thành một trạm thời tiết cực kỳ linh hoạt và đầy đủ.
2. Đặc trưng nổi bật
- Đo lường toàn diện nhất (Full Met Station với Bức xạ Mặt trời và Cảm biến Mưa Ngoài): GMX551 cung cấp đầy đủ các thông số khí tượng chính bao gồm: tốc độ và hướng gió, nhiệt độ, độ ẩm, áp suất, bức xạ mặt trời, và có khả năng tích hợp dữ liệu từ cảm biến đo mưa dạng gầu lật bên ngoài.
- Thiết kế tích hợp nhỏ gọn: Tất cả các cảm biến chính được tích hợp trong một vỏ bọc nhỏ gọn, giúp tiết kiệm không gian, giảm chi phí lắp đặt và đơn giản hóa việc triển khai.
- Không có bộ phận chuyển động: Cảm biến gió siêu âm, cảm biến T/H/P và cảm biến bức xạ mặt trời đều là cảm biến trạng thái rắn (solid-state), loại bỏ ma sát, hao mòn và gần như không cần bảo trì, tăng cường độ tin cậy và tuổi thọ.
- Cảm biến gió siêu âm chính xác: Cung cấp dữ liệu tốc độ và hướng gió chính xác và ổn định.
- Bảo vệ cảm biến T/H/P và Bức xạ Mặt trời:
- Cảm biến nhiệt độ, độ ẩm và áp suất được đặt bên trong ba tấm chắn bức xạ hút khí tự nhiên với hai cửa chớp, bảo vệ khỏi bức xạ mặt trời trực tiếp và các tác động từ môi trường.
- Cảm biến bức xạ mặt trời (pyranometer) tích hợp, sử dụng cảm biến nhiệt đặt ở đáy và được bảo vệ bởi một vòm kính, đo lượng ánh sáng theo Watts trên mét vuông (W/m2). Nó tuân thủ các hướng dẫn ISO 9060 và WMO.
- Hỗ trợ kết nối cảm biến mưa ngoài: Có một cổng kết nối bên cạnh (side connector) để tích hợp cảm biến đo mưa dạng gầu lật (tipping bucket rain gauge) do khách hàng cung cấp. Dữ liệu từ bộ đo mưa này sẽ được đưa vào chuỗi dữ liệu đầu ra của MaxiMet, tăng tính linh hoạt và khả năng tùy chỉnh.
- Tích hợp la bàn điện tử: Giúp cung cấp các phép đo gió biểu kiến và hỗ trợ tính toán gió thực khi có tùy chọn GPS.
- Tùy chọn GPS: Có thể bổ sung GPS để cung cấp các phép đo gió thực, dữ liệu vị trí (vĩ độ, kinh độ, độ cao so với mực nước biển), thời gian thực, đồng thời đơn giản hóa việc cài đặt bằng cách tự động xác định vị trí cảm biến.
- Chế độ tiết kiệm năng lượng (Eco Mode): Giảm mức tiêu thụ điện năng, phù hợp cho các ứng dụng chạy bằng pin hoặc năng lượng mặt trời.
- Đầu ra linh hoạt: Hỗ trợ nhiều giao thức truyền thông như RS232, RS422, RS485 (ASCII), SDI-12, NMEA 0183, MODBUS, giúp dễ dàng tích hợp vào các hệ thống hiện có.
- Bền bỉ và đáng tin cậy: Vỏ được làm từ nhựa nhiệt dẻo ổn định tia UV với cấp bảo vệ môi trường IP66, đảm bảo hoạt động trong điều kiện khắc nghiệt.
- Phần mềm đi kèm: Cung cấp phần mềm MetSet để cấu hình và MetView để xem dữ liệu.
- Bảo hành 24 tháng: Đảm bảo chất lượng từ nhà sản xuất.
3. Thông số kỹ thuật
Các thông số đo lường:
Tốc độ gió:
- Phạm vi: 0 - 60 m/s
- Độ chính xác: ±0.3 m/s RMSE (0-10 m/s), ±3% RMSE (10-40 m/s), ±5% RMSE (40-60 m/s)
- Độ phân giải: 0.01 m/s
- Ngưỡng khởi động: 0.01 m/s
Hướng gió:
- Phạm vi: 0−359∘
- Độ chính xác: ±3∘ (0.5 - 40 m/s), ±5∘ (40 - 60 m/s)
- Độ phân giải: 1∘
Nhiệt độ không khí:
- Phạm vi: −40∘C đeˆˊn +70∘C (có tùy chọn sưởi)
- Độ chính xác: ±0.3∘C @ 20∘C
- Độ phân giải: 0.1∘C
Độ ẩm tương đối:
- Phạm vi: 0 - 100% RH
- Độ chính xác: điển hình ±2% RH (trong phạm vi 10%-90% RH @ 20∘C)
- Độ phân giải: 1% RH
Áp suất khí quyển:
- Phạm vi: 300 - 1250 hPa (mbar)
- Độ chính xác: Tuyệt đối ±0.4 hPa (điển hình), Tương đối ±0.08 hPa (900-1100 hPa, 25−40∘C)
- Độ phân giải: 0.1 hPa
Bức xạ mặt trời toàn cầu:
- Độ nhạy bước sóng: 300 - 3000 nm
- Phạm vi đầu ra: 0 - 1600 W/m2
- Độ phân giải: 1 W/m2
- Tiêu chuẩn DIN: ISO 9060 Hạng hai
- Ghi lại giờ nắng.
Đầu vào lượng mưa:
- Loại đo lường: Hỗ trợ cảm biến đo mưa dạng gầu lật (TBRG - Tipping Bucket Rain Gauge) bên ngoài.
- Phạm vi: 0 - 1000 mm/giờ (phụ thuộc vào cảm biến ngoài)
- Độ phân giải: Từ 0.001 mm (phụ thuộc vào cảm biến ngoài)
- Đầu vào tới GMX551: Tiếp điểm đóng/mở thông qua đầu nối M8 đực 4 chân.
- Các thông số phái sinh: Nhiệt độ bầu ướt, điểm sương, độ ẩm tuyệt đối, mật độ không khí, Wind Chill, giờ nắng, hoàng hôn, bình minh, vị trí mặt trời, trưa mặt trời, góc nghiêng (với tùy chọn GPS).
Đầu ra:
- Chế độ giao tiếp kỹ thuật số: RS232, RS422, RS485 (ASCII), SDI-12, NMEA 0183, MODBUS.
- Tốc độ đầu ra dữ liệu: 1/giây, 1/phút, 1/giờ, hoặc theo yêu cầu (polled).
Cơ khí:
- Cấu tạo: Nhựa nhiệt dẻo ổn định tia UV.
- Lắp đặt: Phù hợp với cột hoặc trụ có đường kính 30mm đến 58mm.
- Trọng lượng: Khoảng 0.8 kg.
- Loại đầu nối: Đầu nối kẹp 9 chân (9-way clipper connector).
Môi trường:
- Lớp bảo vệ: IP66.
- Nhiệt độ hoạt động: −35∘C đeˆˊn +70∘C (hoặc −40∘C đeˆˊn +70∘C với tùy chọn sưởi).
- Nhiệt độ lưu trữ: −40∘C đeˆˊn +70∘C.
Nguồn điện:
- Điện áp đầu vào: 5 - 30 VDC (10-30 VDC cho model có sưởi).
- Dòng điện tiêu thụ trung bình @ 12 VDC: 25 mA (chế độ liên tục, đơn vị chuẩn), 400 mA (tổng với tùy chọn sưởi), +10 mA (với tùy chọn GPS), 0.7 mA (chế độ tiết kiệm năng lượng Eco Mode).
4. Ứng dụng
Gill MaxiMet GMX551 là giải pháp toàn diện và linh hoạt nhất trong dòng MaxiMet, lý tưởng cho rất nhiều ứng dụng đòi hỏi giám sát khí tượng đầy đủ, chính xác và khả năng tùy chỉnh cảm biến mưa bên ngoài, bao gồm:
- Trạm quan trắc khí tượng và khí hậu: Phù hợp cho các trạm thời tiết chính thức hoặc nghiên cứu yêu cầu dữ liệu toàn diện và khả năng sử dụng các bộ đo mưa tiêu chuẩn.
- Năng lượng tái tạo: Giám sát toàn diện điều kiện gió, bức xạ mặt trời, và lượng mưa cho các trang trại gió, nhà máy điện mặt trời, hỗ trợ dự báo và tối ưu hóa sản lượng, quản lý hiệu suất dựa trên điều kiện thời tiết.
- Nông nghiệp và Thủy văn: Giám sát toàn diện điều kiện thời tiết để hỗ trợ nông nghiệp chính xác, quản lý thủy lợi, dự báo lũ lụt/hạn hán, nhờ khả năng kết nối linh hoạt với bộ đo mưa tiêu chuẩn.
- Giao thông vận tải:
- Đường bộ/đường sắt: Giám sát điều kiện thời tiết trên đường cao tốc, cầu, hầm để cảnh báo nguy hiểm (băng giá, mưa lớn, gió mạnh).
- Sân bay và Bãi đáp trực thăng: Cung cấp dữ liệu khí tượng quan trọng cho an toàn bay và hoạt động sân bay, bao gồm cả dữ liệu bức xạ.
- Xây dựng và Công trình: Giám sát điều kiện thời tiết tại các công trường để đảm bảo an toàn lao động và lập kế hoạch công việc hiệu quả, đặc biệt cho các dự án lớn nhạy cảm với thời tiết.
- Kiểm soát Tòa nhà và Công nghiệp: Giám sát môi trường cho hệ thống HVAC, quản lý tòa nhà thông minh, tối ưu hóa năng lượng dựa trên dữ liệu bức xạ mặt trời, kiểm soát chất lượng không khí.
- An toàn và Quản lý sự kiện: Cung cấp dữ liệu thời tiết toàn diện cho các sự kiện ngoài trời lớn, khu vực thể thao, và các tình huống cần đánh giá rủi ro thời tiết và ánh nắng.
- Giám sát môi trường: Thu thập dữ liệu khí hậu đầy đủ cho các mục đích nghiên cứu, báo cáo môi trường và mô hình hóa.
- Ứng dụng tùy chỉnh cao: Lý tưởng cho các dự án cần một trạm thời tiết nhỏ gọn nhưng đồng thời cho phép lựa chọn cảm biến đo mưa riêng biệt để phù hợp với các tiêu chuẩn hoặc yêu cầu cụ thể.
