1. Giới thiệu về Gill Instruments GMX560

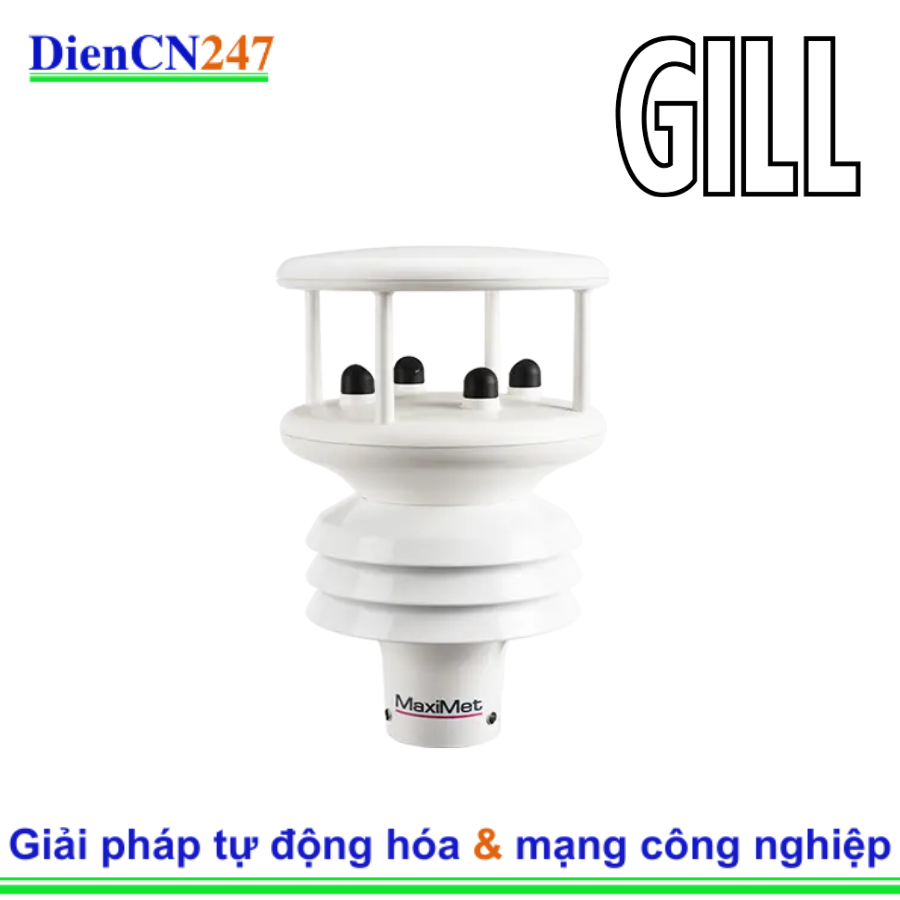

Gill Instruments là nhà sản xuất hàng đầu của Anh về các thiết bị đo lường khí tượng chất lượng cao. MaxiMet GMX560 là một thành viên của dòng sản phẩm trạm thời tiết nhỏ gọn (Compact Weather Stations) của Gill, được thiết kế đặc biệt cho các ứng dụng hàng hải (Marine) và các môi trường khắc nghiệt. Nó cung cấp đầy đủ các phép đo khí tượng cốt lõi trong một thiết bị duy nhất, nhỏ gọn và cực kỳ bền bỉ.
GMX560 tích hợp các cảm biến không có bộ phận chuyển động để đo tốc độ và hướng gió (siêu âm), nhiệt độ, độ ẩm, áp suất khí quyển, bức xạ mặt trời, và có khả năng kết nối với cảm biến lượng mưa bên ngoài (tipping bucket rain gauge). Điểm nổi bật của GMX560 so với các model khác là khả năng chịu được môi trường biển khắc nghiệt và tích hợp la bàn 6 trục để cung cấp dữ liệu về độ nghiêng (pitch) và cuộn (roll), cho phép tính toán gió thực trên các nền tảng di chuyển.
2. Đặc trưng nổi bật
- Thiết kế chuyên biệt cho môi trường biển (Marine Ready): Được tăng cường khả năng bảo vệ môi trường lên chuẩn IP68 ngoài IP66, cho phép chống nước và có thể chịu được ngâm tạm thời dưới nước (1 mét trong 1 giờ). Vật liệu và lớp phủ được tối ưu hóa để chống lại sự ăn mòn của nước muối và tia UV.
- Đo lường toàn diện (Full Met Station với Bức xạ Mặt trời và Cảm biến Mưa Ngoài): Cung cấp đầy đủ các thông số khí tượng chính bao gồm: tốc độ và hướng gió, nhiệt độ, độ ẩm, áp suất, bức xạ mặt trời, và có khả năng tích hợp dữ liệu từ cảm biến đo mưa dạng gầu lật bên ngoài.
- Không có bộ phận chuyển động: Cảm biến gió siêu âm, cảm biến T/H/P và cảm biến bức xạ mặt trời đều là cảm biến trạng thái rắn (solid-state), loại bỏ ma sát, hao mòn và gần như không cần bảo trì, tăng cường độ tin cậy và tuổi thọ, đặc biệt quan trọng trong môi trường khó tiếp cận để bảo trì như ngoài khơi.
- Cảm biến gió siêu âm chính xác: Cung cấp dữ liệu tốc độ và hướng gió chính xác và ổn định.
- La bàn 6 trục (6-Axis Compass): Tích hợp cảm biến quán tính (inertial sensor) để cung cấp dữ liệu về hướng, độ nghiêng (pitch) và cuộn (roll), cho phép tính toán gió thực chính xác ngay cả khi thiết bị được lắp đặt trên một nền tảng di chuyển như tàu, phao.
- Bảo vệ cảm biến T/H/P và Bức xạ Mặt trời:
- Cảm biến nhiệt độ, độ ẩm và áp suất được đặt bên trong ba tấm chắn bức xạ hút khí tự nhiên với hai cửa chớp, bảo vệ khỏi bức xạ mặt trời trực tiếp và các tác động từ môi trường.
- Cảm biến bức xạ mặt trời (pyranometer) tích hợp, đo lượng ánh sáng theo W/m2.
- Hỗ trợ kết nối cảm biến mưa ngoài: Có một cổng kết nối bên cạnh để tích hợp cảm biến đo mưa dạng gầu lật (tipping bucket rain gauge) do khách hàng cung cấp.
- Tùy chọn GPS: Có thể bổ sung GPS để cung cấp dữ liệu vị trí (vĩ độ, kinh độ, độ cao), thời gian thực, và hỗ trợ tính toán gió thực.
- Đầu nối M12: Sử dụng đầu nối M12 8 chân, đảm bảo kết nối chắc chắn và chống thấm nước tốt hơn trong môi trường biển.
- Chế độ tiết kiệm năng lượng (Eco Mode): Giảm mức tiêu thụ điện năng, phù hợp cho các ứng dụng chạy bằng pin hoặc năng lượng mặt trời.
- Đầu ra linh hoạt: Hỗ trợ nhiều giao thức truyền thông như RS232, RS422, RS485 (ASCII), SDI-12, NMEA 0183, MODBUS, giúp dễ dàng tích hợp vào các hệ thống hiện có.
- Bảo hành 24 tháng: Đảm bảo chất lượng từ nhà sản xuất.
3. Thông số kỹ thuật
Các thông số đo lường:
Tốc độ gió:
- Phạm vi: 0 - 60 m/s
- Độ chính xác: ±0.3 m/s RMSE (0-10 m/s), ±3% RMSE (10-40 m/s), ±5% RMSE (40-60 m/s)
- Độ phân giải: 0.01 m/s
- Ngưỡng khởi động: 0.01 m/s
Hướng gió:
- Phạm vi: 0−359∘
- Độ chính xác: ±3∘ (0.5 - 40 m/s), ±5∘ (40 - 60 m/s)
- Độ phân giải: 1∘
Nhiệt độ không khí:
- Phạm vi: −40∘C đeˆˊn +70∘C (có tùy chọn sưởi)
- Độ chính xác: ±0.3∘C @ 20∘C
- Độ phân giải: 0.1∘C
Độ ẩm tương đối:
- Phạm vi: 0 - 100% RH
- Độ chính xác: điển hình ±2% RH (trong phạm vi 10%-90% RH @ 20∘C)
- Độ phân giải: 1% RH
Áp suất khí quyển:
- Phạm vi: 300 - 1250 hPa (mbar)
- Độ chính xác: Tuyệt đối ±0.4 hPa (điển hình), Tương đối ±0.08 hPa (900-1100 hPa, 25−40∘C)
- Độ phân giải: 0.1 hPa
Bức xạ mặt trời toàn cầu:
- Độ nhạy bước sóng: 300 - 3000 nm
- Phạm vi đầu ra: 0 - 1600 W/m2
- Độ phân giải: 1 W/m2
- Tiêu chuẩn DIN: ISO 9060 Hạng hai
La bàn:
- Phạm vi: 0−360∘ (Magnetic North)
- Độ chính xác: ±3∘
Độ nghiêng (Pitch & Roll):
- Phạm vi: ±89.9∘
- Độ chính xác: ±0.5∘
Đầu vào lượng mưa:
- Loại đo lường: Hỗ trợ cảm biến đo mưa dạng gầu lật (TBRG - Tipping Bucket Rain Gauge) bên ngoài.
- Đầu vào tới GMX560: Tiếp điểm đóng/mở thông qua đầu nối M8 đực 4 chân.
- Các thông số phái sinh: Nhiệt độ bầu ướt, điểm sương, độ ẩm tuyệt đối, mật độ không khí, Wind Chill, giờ nắng, hoàng hôn, bình minh, vị trí mặt trời, trưa mặt trời, góc nghiêng, gió thực (với dữ liệu chuyển động).
Đầu ra:
- Chế độ giao tiếp kỹ thuật số: RS232, RS422, RS485 (ASCII), SDI-12, NMEA 0183, MODBUS.
- Tốc độ đầu ra dữ liệu: 1/giây, 1/phút, 1/giờ, hoặc theo yêu cầu (polled).
Cơ khí:
- Cấu tạo: Nhựa nhiệt dẻo ổn định tia UV.
- Lắp đặt: Phù hợp với cột hoặc trụ có đường kính 30mm đến 58mm.
- Trọng lượng: Khoảng 0.9 kg.
- Loại đầu nối: M12 8-way.
Môi trường:
- Lớp bảo vệ: IP66 & IP68 (chống ngâm nước 1m trong 1 giờ).
- Nhiệt độ hoạt động: −35∘C đeˆˊn +70∘C (hoặc −40∘C đeˆˊn +70∘C với tùy chọn sưởi).
- Nhiệt độ lưu trữ: −40∘C đeˆˊn +70∘C.
Nguồn điện:
- Điện áp đầu vào: 5 - 30 VDC (10-30 VDC cho model có sưởi).
- Dòng điện tiêu thụ trung bình @ 12 VDC: 28 mA (chế độ liên tục, đơn vị chuẩn), +10 mA (với tùy chọn GPS), +400 mA (tổng với tùy chọn sưởi).
- 0.7 mA (chế độ tiết kiệm năng lượng Eco Mode).
4. Ứng dụng
Gill MaxiMet GMX560 là giải pháp toàn diện và mạnh mẽ nhất, được thiết kế đặc biệt cho các ứng dụng hàng hải và các môi trường đòi hỏi độ bền cao, khả năng chịu đựng điều kiện khắc nghiệt và đo lường chính xác trên các nền tảng di chuyển:
- Hàng hải và Ngoài khơi:
- Tàu thủy và Thuyền buồm: Cung cấp dữ liệu thời tiết chính xác cho việc điều hướng, an toàn và tối ưu hóa tuyến đường.
- Phao biển và Đèn báo hiệu hàng hải (Buoys & Beacons): Giám sát điều kiện môi trường liên tục cho các hệ thống giám sát biển.
- Tàu mặt nước không người lái (USV): Cung cấp dữ liệu khí tượng cho hoạt động tự động và nghiên cứu biển.
- Trang trại gió ngoài khơi: Giám sát toàn diện điều kiện gió, bức xạ, nhiệt độ và lượng mưa để tối ưu hóa hoạt động và bảo trì.
- Giàn khoan dầu khí: Giám sát thời tiết cho an toàn và hoạt động khai thác.
- Sàn đáp trực thăng (Helidecks): Cung cấp dữ liệu gió thực, nhiệt độ và các thông số khác cần thiết cho an toàn cất hạ cánh của trực thăng trên tàu hoặc các nền tảng ngoài khơi.
- Ứng dụng quân sự và Quốc phòng: Thiết bị bền bỉ và đáng tin cậy cho các hoạt động và giám sát môi trường trên các phương tiện di động.
- Ứng dụng di động trên mặt đất: Giám sát thời tiết trên các phương tiện nghiên cứu, xe chuyên dụng, nơi cần bù nghiêng để có dữ liệu gió thực.
- Nghiên cứu khoa học biển và khí hậu: Cung cấp dữ liệu toàn diện và chất lượng cao từ các môi trường khắc nghiệt cho các dự án nghiên cứu.
