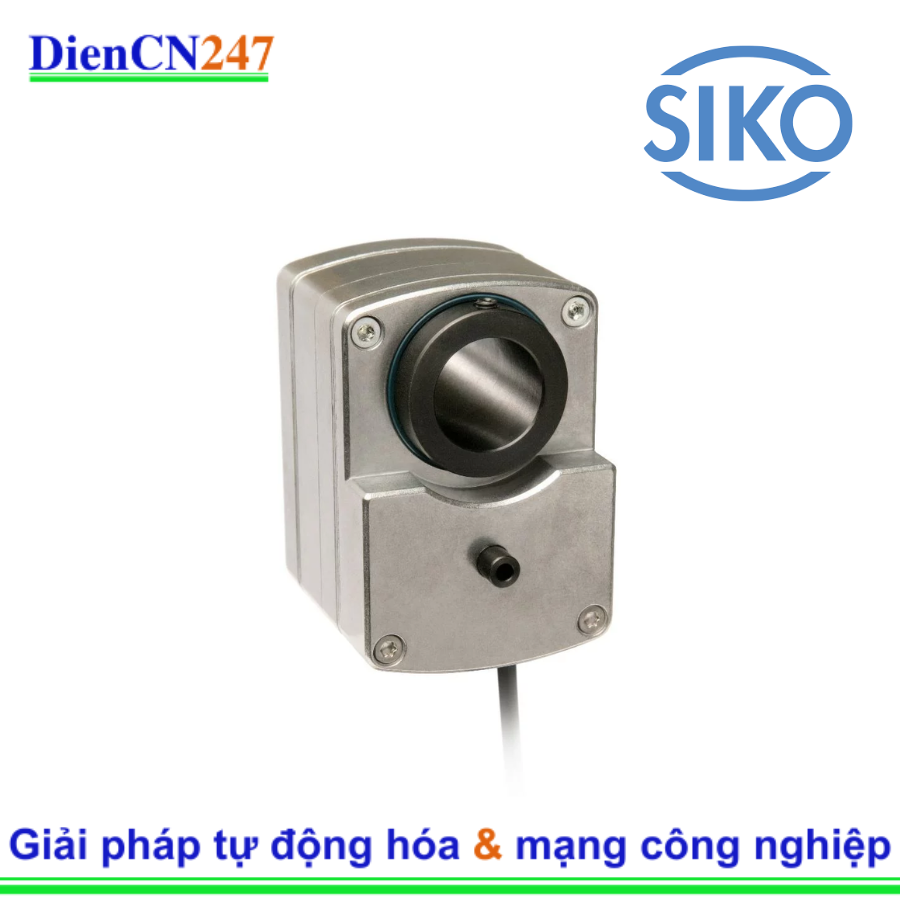

1. Giới thiệu về GP09-0709 SIKO

SIKO GP09-0709 thuộc dòng sản phẩm GP09 Geared Potentiometer của hãng SIKO, một giải pháp công nghiệp chất lượng cao để đo lường và giám sát vị trí. Điểm nổi bật của thiết bị này là sự kết hợp giữa một biến trở (potentiometer) chính xác và một hộp số cơ khí, cho phép nó điều chỉnh và mở rộng phạm vi đo lường từ vị trí quay (góc) sang tín hiệu điện. Sản phẩm này rất quan trọng trong các ứng dụng đo lường yêu cầu đầu ra tương tự (analog) đáng tin cậy.

2. Đặc trưng nổi bật

Thiết bị GP09-0709 sở hữu nhiều đặc điểm được tối ưu hóa cho môi trường công nghiệp khắc nghiệt:

• Thiết kế chắc chắn và nhỏ gọn: Vỏ làm bằng kẽm đúc (zinc die-cast) giúp chống chịu tốt các tác động từ môi trường bên ngoài, đảm bảo độ bền trong quá trình vận hành.
• Trục rỗng xuyên tâm: Có khả năng chấp nhận trục rỗng lên đến $\phi20\text{ mm}$, tạo điều kiện lắp đặt dễ dàng và linh hoạt, đặc biệt ở những nơi cần trục xuyên qua.
• Phạm vi tỷ số truyền rộng: Nhờ có hộp số tích hợp, thiết bị có nhiều tùy chọn tỷ số truyền (gear ratio) khác nhau, từ đó dễ dàng điều chỉnh để thích ứng với nhiều khoảng cách và yêu cầu đo lường đa dạng.
• Bộ ly hợp trượt tích hợp (Integrated slip clutch): Chức năng bảo vệ biến trở bên trong khỏi hư hỏng do quá tải cơ học, giúp tăng tuổi thọ và độ tin cậy của sản phẩm.
• Cấp bảo vệ cao: Đạt cấp bảo vệ IP68 (có thể có tùy chọn đổ dầu), cho khả năng chống bụi hoàn toàn và chống ngâm nước ở độ sâu nhất định, rất phù hợp với môi trường ẩm ướt hoặc nhiều bụi bẩn.
• Nhiều tùy chọn đầu ra: Cung cấp đầu ra là tín hiệu biến trở, công suất hoặc điện áp, phù hợp để tích hợp vào các hệ thống điều khiển và giám sát khác nhau.

3. Thông số kỹ thuật cơ bản

Mặc dù thông số chi tiết có thể thay đổi tùy theo cấu hình cụ thể, dòng GP09 nói chung và GP09-0709 có các đặc tính sau:

• Vỏ bọc: Kẽm đúc

• Vật liệu trục: Thép không gỉ (rustproof stainless steel)

• Tỷ số truyền (Gear ratio): Khoảng từ $0.2$ đến $244$ (tùy thuộc vào model cụ thể)

• Tốc độ tối đa (Speed): $\leq 500\text{ min}^{-1}$ (tùy thuộc vào tỷ số truyền)

• Tải trọng trục:

  • Radial (hướng tâm): $\leq 400\text{ N}$

  • Axial (trục): $\leq 150\text{ N}$

• Tuổi thọ biến trở: $1 \times 10^6$ vòng quay

• Cấp bảo vệ: IP68

• Nhiệt độ môi trường: $-20\text{ °C}$ đến $80\text{ °C}$ (đối với tùy chọn đầu ra công suất)

Thông số điện (Tùy chọn Biến trở)

• Công suất tiêu tán: $1\text{ W}$ tại $70\text{ °C}$ (đối với kiểu 1 helix)

• Điện trở: $1\text{ k}\Omega, 5\text{ k}\Omega, 10\text{ k}\Omega$

• Dung sai tuyến tính: $\pm 1\%$ (đối với kiểu 1 helix)

• Dạng thiết kế: Hybrid hoặc dây quấn (wire)

4. Ứng dụng tiêu biểu

GP09-0709 được sử dụng rộng rãi trong ngành công nghiệp để đo và giám sát vị trí quay, đặc biệt trong các môi trường khắc nghiệt hoặc những nơi cần truyền cơ khí qua trục rỗng:

• Thiết bị nâng hạ và cần cẩu: Giám sát vị trí của tang cuốn cáp, cơ cấu nâng hoặc góc quay của cần trục.
• Hệ thống thủy lực: Đo vị trí hành trình của xi lanh thủy lực hoặc góc quay của van.
• Máy móc và xe tải chuyên dụng: Đo lường vị trí trong các thiết bị cơ động, chẳng hạn như máy xây dựng hoặc xe tải có cần trục.
• Băng tải công nghiệp: Giám sát tốc độ hoặc vị trí của các bộ phận chuyển động.
• Điều khiển van và cửa: Đo góc mở của van công nghiệp hoặc vị trí của cửa điều khiển.
