1. Giới thiệu về GXMMW.A203PA2 Baumer

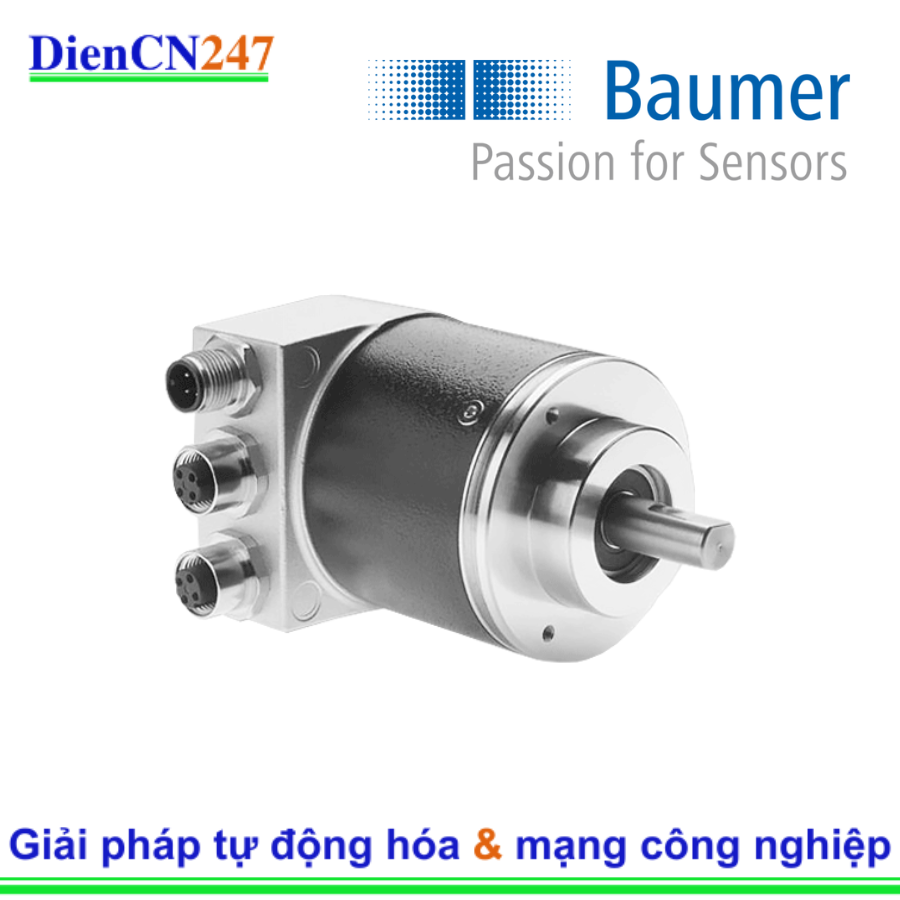

Baumer GXMMW.A203PA2 là một bộ mã hóa tuyệt đối (Absolute Encoder) chất lượng cao, sử dụng phương pháp cảm biến quang học (Optical sensing method) để cung cấp dữ liệu vị trí tuyệt đối của trục quay. Khác với bộ mã hóa tương đối (Incremental Encoder), nó giữ được thông tin vị trí ngay cả khi mất điện, giúp loại bỏ nhu cầu phải tham chiếu lại (homing) khi khởi động lại hệ thống.
Sản phẩm này được thiết kế với giao diện truyền thông Profibus-DPV0 (một giao thức Fieldbus phổ biến), tích hợp trong vỏ Bus Cover module, cho phép kết nối dễ dàng vào các mạng điều khiển công nghiệp phức tạp.
2. Đặc trưng nổi bật của GXMMW.A203PA2
Bộ mã hóa này được thiết kế để hoạt động hiệu quả và đáng tin cậy trong môi trường công nghiệp khắc nghiệt:
- Bộ mã hóa tuyệt đối Multi-Turn: Cung cấp độ phân giải cao cho cả vị trí trong một vòng quay (Single-Turn) và số lượng vòng quay (Multi-Turn), đảm bảo theo dõi chính xác hành trình dài của máy móc.
- Giao diện Profibus-DPV0: Tích hợp trực tiếp giao thức Profibus-DPV0, cho phép truyền dữ liệu tốc độ cao, đáng tin cậy và tích hợp liền mạch vào các hệ thống PLC/DCS hỗ trợ Profibus.
- Cảm biến quang học: Đảm bảo độ chính xác và độ lặp lại cao trong việc đo vị trí.
- Khả năng chống nhiễu từ trường tối đa: Thiết kế đặc biệt giúp giảm thiểu tác động của nhiễu từ trường trong môi trường công nghiệp, đảm bảo độ ổn định của tín hiệu.
- Thiết kế chắc chắn: Vỏ ngoài bằng Nhôm (hoặc tùy chọn Thép không gỉ cho các mã khác trong dòng GXMMW) và cấp bảo vệ cao, thích hợp cho các ứng dụng yêu cầu độ bền.
3. Thông số kỹ thuật cơ bản
Thông số kỹ thuật chính của mã GXMMW.A203PA2:
| Thông số | Giá trị | Ghi chú |
| Loại bộ mã hóa | Tuyệt đối Single/Multi-Turn | ST: Vòng quay đơn; MT: Đa vòng quay |
| Độ phân giải tuyệt đối | 13 Bit ST + 16 Bit MT | Tổng cộng lên tới 29 bit (tùy thuộc vào cấu hình) |
| Phương pháp cảm biến | Quang học | |
| Giao diện truyền thông | Profibus-DPV0 | |
| Điện áp cung cấp | 10 ... 30 VDC | |
| Kiểu trục | Trục đặc Ø10 mm (Clamping Flange) | Có thể có tùy chọn trục Ø6 mm (Synchro Flange) trong dòng GXMMW |
| Kiểu lắp đặt | Clamping Flange (Mặt bích kẹp) | Kích thước mặt bích Ø58 mm |
| Tốc độ vận hành (cơ học) | ≤10000 rpm | Tốc độ tối đa cho phép |
| Cấp bảo vệ (EN 60529) | IP 65 | Chống bụi hoàn toàn và chống tia nước áp suất thấp |
| Nhiệt độ hoạt động | −25 °C đến +85 °C | Dải nhiệt độ rộng |
| Kết nối | Bus Cover với 3 x Cable Gland | Hoặc tùy chọn với đầu nối M12 (tùy mã chi tiết) |
Xuất sang Trang tính
Lưu ý: Các thông số chi tiết có thể khác biệt nhẹ tùy theo phiên bản chính xác của nhà sản xuất (Baumer IVO GmbH & Co. KG).
4. Ứng dụng của GXMMW.A203PA2
Nhờ sự kết hợp giữa độ chính xác cao (Multi-Turn), giao diện truyền thông Profibus mạnh mẽ và thiết kế bền bỉ, GXMMW.A203PA2 được ứng dụng rộng rãi trong:
- Máy công cụ và Máy móc chế biến: Đo và kiểm soát vị trí trục chính, bàn máy, hoặc các trục dẫn động trong máy CNC, máy cắt laser.
- Robot và Tự động hóa: Xác định vị trí các khớp robot, băng tải, hoặc các cơ cấu di chuyển cần độ chính xác cao.
- Máy đóng gói và In ấn: Đồng bộ hóa tốc độ và vị trí của các trục cuộn, trục cắt, và các bộ phận định vị sản phẩm.
- Cần trục và Thiết bị nâng hạ: Giám sát và điều khiển vị trí của cáp, tời và các cơ cấu di chuyển lớn.
- Công nghiệp dệt may: Kiểm soát vị trí và tốc độ các cuộn sợi, cuộn vải.
