H12WD4850PG Crydom Vietnam | DienCN247

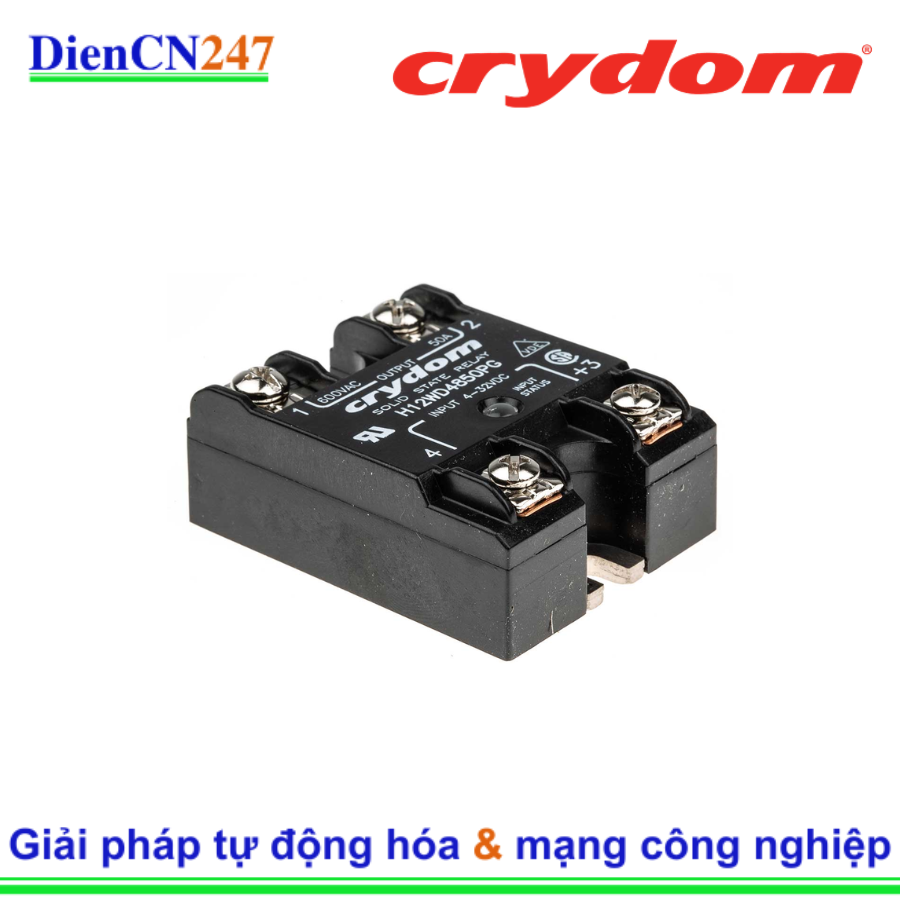

1. Giới thiệu Relay bán dẫn H12WD4850PG Crydom
Crydom H12WD4850PG là dòng Relay bán dẫn (SSR) thuộc Series H12WD danh tiếng của Sensata Technologies. Đây là giải pháp đóng ngắt mạch điện xoay chiều (AC) hiệu suất cao, được thiết kế để thay thế các khởi động từ cơ học truyền thống.
Điểm nổi bật của model này là khả năng chịu được điện áp ngược cực cao (1200 Vpk), giúp nó vận hành cực kỳ ổn định trong các môi trường điện công nghiệp khắc nghiệt, nơi thường xuyên xảy ra các xung điện áp đột ngột. Với thiết kế dạng "Panel Mount" (lắp trên bảng điện), sản phẩm mang lại sự gọn gàng và bền bỉ cho hệ thống điều khiển.
2. Đặc trưng nổi bật
Dòng SSR này sở hữu những đặc điểm công nghệ vượt trội để bảo vệ hệ thống của bạn:
- Công nghệ SCR kép: Sử dụng hai linh kiện chỉnh lưu có điều khiển (SCR) đấu song song ngược, giúp thiết bị chịu tải cảm tốt hơn và tản nhiệt hiệu quả.
- Chế độ đóng ngắt tức thời (Instantaneous Turn-on): Khác với dòng đóng ngắt tại điểm 0 (Zero-crossing), H12WD4850PG cho phép kích hoạt ngay lập tức khi có tín hiệu điều khiển, cực kỳ phù hợp cho các tải có tính cảm kháng cao hoặc yêu cầu độ trễ thấp.
- Điện áp chịu tải lớn: Được thiết kế để xử lý các mức điện áp lưới lên đến 660 VAC mà vẫn đảm bảo an toàn.
- Độ bền vĩnh cửu: Do không có tiếp điểm cơ khí, sản phẩm loại bỏ hoàn toàn hiện tượng hồ quang điện và mài mòn tiếp điểm, giúp kéo dài tuổi thọ hệ thống lên đến hàng triệu lần đóng ngắt.
3. Thông số kỹ thuật cơ bản
Để đảm bảo lựa chọn đúng cho thiết kế của mình, bạn cần lưu ý các thông số quan trọng sau:
- Điện áp tải: 48 đến 660 VAC.
- Dòng điện tải tối đa: 50 Amps (khi có tản nhiệt phù hợp).
- Điện áp điều khiển (Input): 4 đến 32 VDC.
- Điện áp ngược đỉnh: 1200 Vpk.
- Dòng rò trạng thái tắt: Tối đa 1.0 mArms.
- Nhiệt độ vận hành: Từ -40°C đến 80°C.
- Kiểu kết nối: Đầu cốt vít (Screw Terminals) có nắp bảo vệ (IP20) đi kèm (tùy phiên bản "G").
4. Ứng dụng
Nhờ vào khả năng chịu đựng điện áp cao và đóng ngắt tức thời, H12WD4850PG được tin dùng trong các lĩnh vực:
- Điều khiển động cơ: Đặc biệt là các động cơ có tính cảm kháng cao, yêu cầu đảo chiều hoặc đóng ngắt nhanh mà không lo hỏng hóc do dòng điện phản hồi.
- Hệ thống sưởi công nghiệp: Kiểm soát nhiệt độ trong các lò nung, máy ép nhựa thông qua bộ điều khiển PID.
- Chiếu sáng sân khấu: Điều khiển các hệ thống đèn cường độ cao yêu cầu phản hồi tức thì.
- Môi trường nhiễu điện cao: Các nhà máy có hệ thống lưới điện không ổn định, dễ xuất hiện xung điện áp phá hủy thiết bị điện tử thông thường.
