1. Giới thiệu

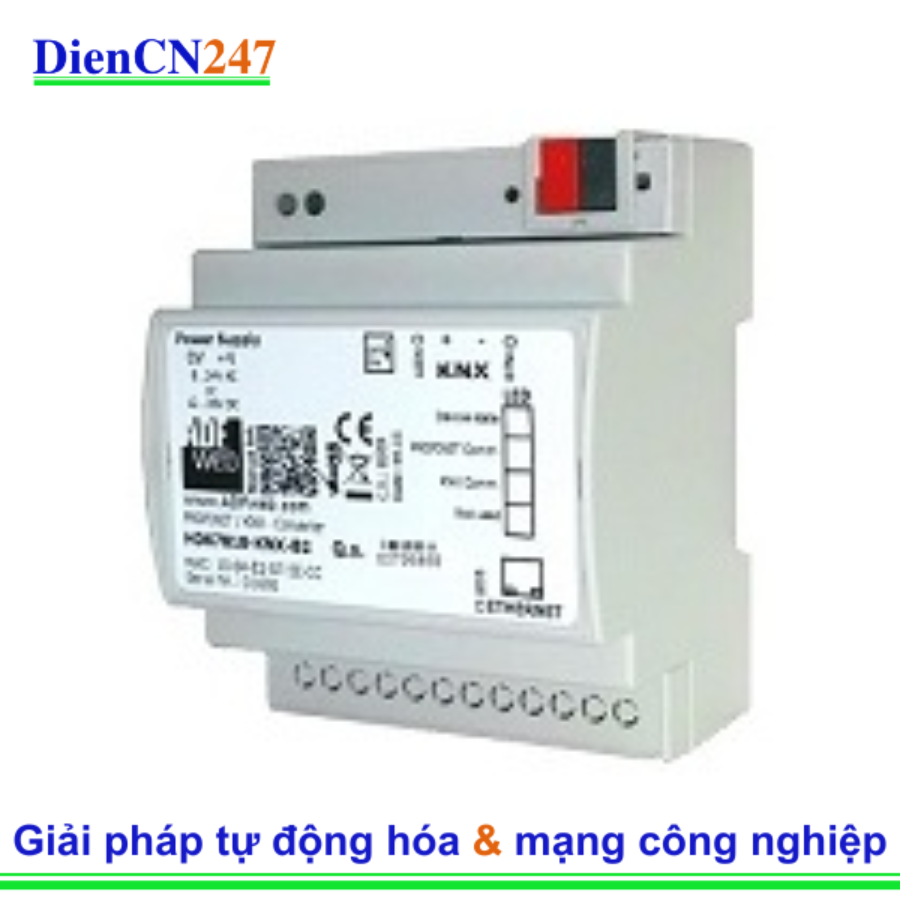

Thiết bị HD67821-KNX-B2 của ADFweb là bộ chuyển đổi giữa hai giao thức DMX và KNX, cho phép tích hợp các thiết bị DMX (như hệ thống chiếu sáng) với mạng KNX (như cảm biến, dimmer, hệ thống nhà thông minh KNX). Điều này giúp trao đổi thông tin giữa hai hệ thống một cách hiệu quả.
2. Đặc điểm chính:
Cấu hình dễ dàng: Sử dụng phần mềm SW67821 miễn phí trên máy tính để định nghĩa các tham số của mạng KNX, các thông điệp KNX mà bộ chuyển đổi có thể chấp nhận, các khung KNX mà bộ chuyển đổi gửi qua mạng KNX và bản đồ byte KNX cần ghi vào phía DMX.
- Hỗ trợ tối đa 512 byte trên phía DMX.
- Cách ly ba chiều giữa KNX - Nguồn điện, KNX - Serial, Nguồn điện - Serial.
- Trao đổi thông tin một chiều giữa bus KNX và bus DMX.
- Lắp đặt trên thanh DIN 35mm.
- Dải nguồn điện đầu vào rộng: 8…24V AC hoặc 12…35V DC.
- Dải nhiệt độ hoạt động rộng: -40°C đến +85°C
3. Thông số kỹ thuật:
Cổng kết nối:
- 1x RS485 (DMX).
- 1x KNX.
Giao thức:
- KNX: KNX TP.
- RS485: DMX512.
Tốc độ truyền dữ liệu:
- KNX: 9600 bps.
- DMX: 250 kbps.
Kết nối:
- KNX: Đầu nối bus KNX.
- DMX: Khối terminal 3 chân 5mm.
Nguồn điện:
- 8...24V AC hoặc 12...35V DC.
- Kết nối nguồn: Khối terminal 2 chân 5mm.
Kích thước: 71 mm x 60 mm x 95 mm (DxRxC).
Trọng lượng: Khoảng 200g.
Với những tính năng và thông số kỹ thuật trên, HD67821-KNX-B2 là giải pháp hiệu quả cho việc tích hợp và quản lý các hệ thống DMX và KNX trong các ứng dụng công nghiệp và nhà thông minh.
