1. Giới thiệu về HMS-EN2PB-R

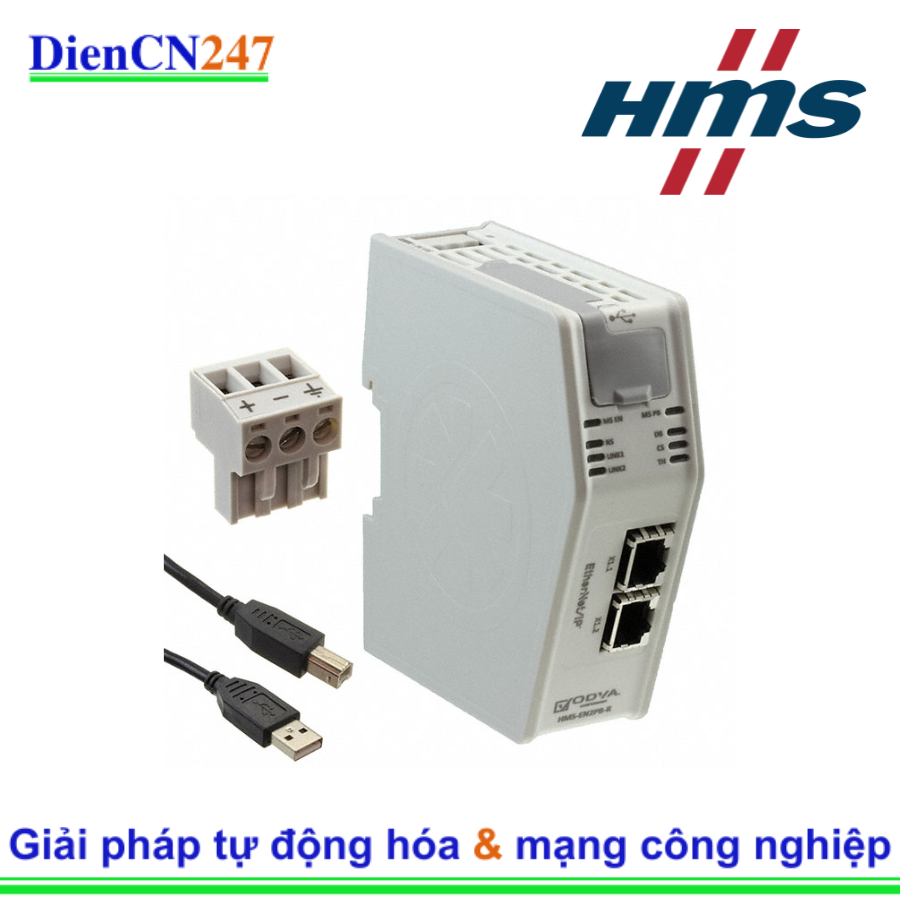

HMS-EN2PB-R là một bộ chuyển đổi EtherNet/IP sang PROFIBUS, được thiết kế để hoạt động như một bộ adapter/slave trên mạng EtherNet/IP và như một master/client mạnh mẽ trên mạng PROFIBUS DP. Mục tiêu chính của thiết bị này là cho phép các bộ điều khiển Logic (PLC) của Rockwell Automation (như ControlLogix và CompactLogix) có thể giao tiếp và thu thập dữ liệu từ các thiết bị trường PROFIBUS hiện có.
Thiết bị này đóng vai trò cầu nối, loại bỏ nhu cầu sử dụng các module giao tiếp PLC in-chassis đắt tiền hoặc các giải pháp phần mềm phức tạp của bên thứ ba, từ đó giảm chi phí và đơn giản hóa việc tích hợp.
2. Đặc trưng nổi bật của HMS-EN2PB-R
HMS-EN2PB-R sở hữu nhiều đặc điểm nổi bật, giúp nó trở thành một giải pháp được ưa chuộng trong tự động hóa công nghiệp:
- Kết nối đa giao thức: Chức năng chính là chuyển đổi dữ liệu giữa EtherNet/IP (phía điều khiển) và PROFIBUS DP (phía thiết bị trường).
- Tích hợp liền mạch với Rockwell Studio 5000: Đây là một điểm cộng lớn. Thiết bị đi kèm với một Add-On Profile (AOP) tùy chỉnh cho Studio 5000 Logix Designer, cho phép cấu hình hoàn toàn từ môi trường Studio 5000 mà không cần phần mềm bên thứ ba hay giấy phép bổ sung. Nó tự động tạo cấu trúc dữ liệu và tên thẻ (tags) trong Studio 5000.
- Hỗ trợ "Big Data": Có khả năng xử lý lên đến 7000 byte dữ liệu I/O (512 byte mỗi chiều) qua nhiều kết nối I/O trên EtherNet/IP, hỗ trợ tốt cho các ứng dụng thu thập dữ liệu lớn.
- Hiệu suất cao: Chuyển đổi dữ liệu I/O một cách hiệu quả, giảm tải tính toán cho PLC Logix. Dữ liệu được trình bày dưới dạng I/O dễ xử lý.
- Cổng Ethernet kép (Dual EtherNet/IP ports): Hỗ trợ tốc độ 10/100 Mbit/s, hoạt động full hoặc half-duplex. Cho phép cấu trúc mạng tuyến tính (linear) hoặc DLR (Device Level Ring) dựa trên beacon, tăng cường khả năng dự phòng và độ tin cậy của mạng.
- An toàn và bền bỉ: Có các chứng nhận công nghiệp như ODVA, CE, cULus, ATEX/Haz.Loc, cho phép sử dụng an toàn trong môi trường nguy hiểm. Vỏ làm bằng PC ABS (UL94 V0) và được đánh giá IP20.
- Cách ly điện (Galvanic Isolation): Được cách ly điện ở cả phía BUS (PROFIBUS) và Ethernet/IP, bảo vệ thiết bị khỏi nhiễu điện và tăng cường độ tin cậy.
- Cấu hình linh hoạt: Cài đặt TCP/IP có thể cấu hình qua BOOTP-DHCP server hoặc công cụ Anybus IP config.
- Chẩn đoán: Cung cấp thông tin trạng thái/điều khiển trong dữ liệu I/O để dễ dàng chẩn đoán.
3. Thông số kỹ thuật chính
- Giao thức: EtherNet/IP (Adapter/Slave) và PROFIBUS DP (Master/Client).
- Tốc độ PROFIBUS: 9600 bit/s – 12 Mbit/s.
- Địa chỉ PROFIBUS: Node address 0-125.
- Kết nối PROFIBUS: D-sub 9-pin cái (DB9F).
- Tốc độ EtherNet/IP: 10/100 Mbit/s tự động phát hiện (autodetect).
- Kết nối EtherNet/IP: 2x RJ45 (hỗ trợ DLR).
- Nguồn cấp: 24 VDC (+/- 20%).
- Dòng tiêu thụ: Tối đa 300mA, điển hình 220mA.
- Dữ liệu I/O tối đa: Hỗ trợ lên đến 7000 bytes I/O trên EtherNet/IP, 512 bytes mỗi chiều trên PROFIBUS.
- Nhiệt độ hoạt động: −25∘C đến +60∘C.
- Nhiệt độ lưu trữ: −40∘C đến +85∘C.
- Kích thước (Dài x Rộng x Cao): 110 x 35 x 101 mm.
- Trọng lượng: Khoảng 184g.
- Lắp đặt: Gắn ray DIN (EN 50022) hoặc gắn tường.
- Chứng nhận: ODVA, CE, cULus, ATEX/Haz.Loc.
4. Ứng dụng
HMS-EN2PB-R lý tưởng cho các ứng dụng công nghiệp đòi hỏi sự kết nối và trao đổi dữ liệu giữa các hệ thống sử dụng EtherNet/IP (đặc biệt là các hệ thống PLC của Rockwell) và các thiết bị sử dụng PROFIBUS:
- Sản xuất tự động: Kết nối các máy móc cũ sử dụng PROFIBUS với các hệ thống điều khiển và giám sát hiện đại dựa trên EtherNet/IP (ví dụ: máy đóng gói, dây chuyền lắp ráp).
- Xử lý quy trình: Trong các nhà máy hóa chất, lọc dầu, sản xuất thực phẩm và đồ uống, nơi có sự kết hợp của các thiết bị PROFIBUS (cảm biến, van) và hệ thống điều khiển trung tâm EtherNet/IP.
- Kiến trúc IIoT và Công nghiệp 4.0: Thu thập dữ liệu thời gian thực từ các thiết bị trường PROFIBUS để đưa lên các nền tảng IIoT, SCADA hoặc đám mây để phân tích, tối ưu hóa vận hành và bảo trì dự đoán.
- Nâng cấp hệ thống: Cho phép tích hợp các thiết bị PROFIBUS hiện có vào các hệ thống EtherNet/IP mới mà không cần thay thế toàn bộ thiết bị.
- Hệ thống HVAC và quản lý tòa nhà: Kết nối các thiết bị điều khiển cũ hơn với các hệ thống quản lý hiện đại.
