1. Giới Thiệu

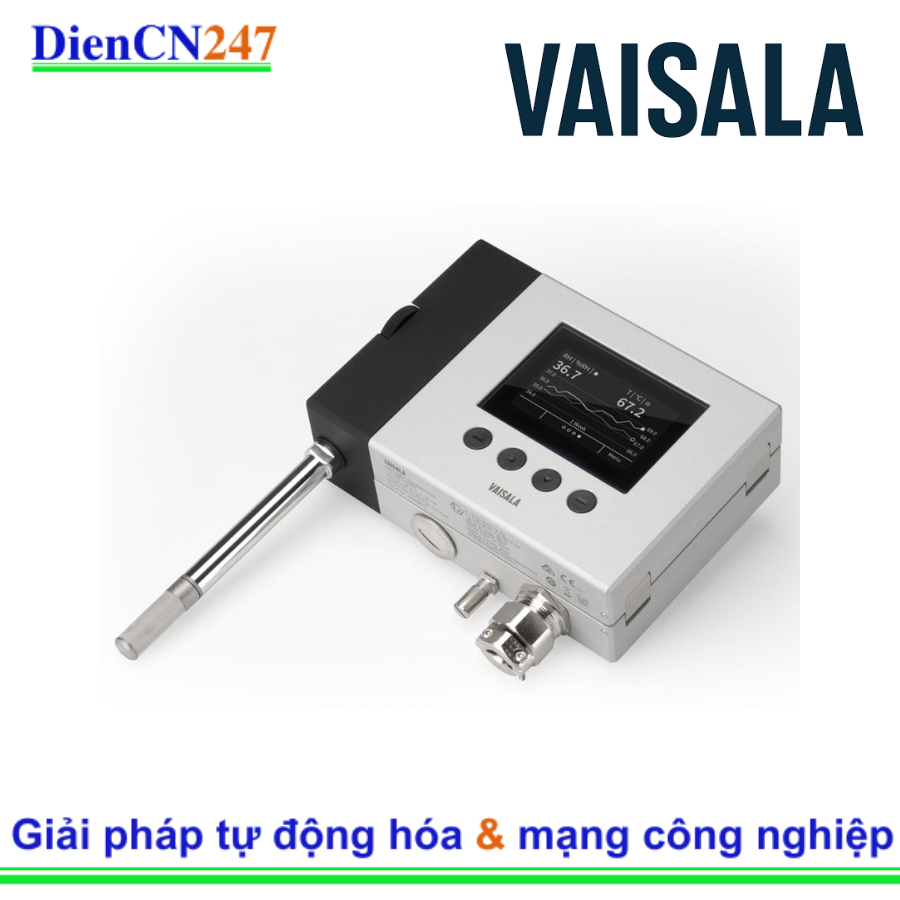

Vaisala HMT370EX 11A1NB1BA4NN là một máy phát nhiệt độ và độ ẩm công nghiệp hiệu suất cao, được thiết kế đặc biệt để hoạt động an toàn và đáng tin cậy trong các môi trường nguy hiểm, có nguy cơ cháy nổ (Hazardous Areas). Thuộc dòng sản phẩm HMT370EX của Vaisala – một công ty Phần Lan nổi tiếng thế giới về các thiết bị đo lường môi trường chính xác – model này tích hợp công nghệ cảm biến tiên tiến với thiết kế chống cháy nổ chắc chắn, mang lại độ chính xác, độ bền và sự an tâm cho các ứng dụng đòi hỏi cao nhất.

Với khả năng cung cấp dữ liệu đo lường chính xác và ổn định về độ ẩm tương đối và nhiệt độ, HMT370EX 11A1NB1BA4NN là lựa chọn lý tưởng cho việc giám sát và kiểm soát quy trình trong các ngành công nghiệp như dầu khí, hóa chất, dược phẩm, năng lượng, nơi an toàn là yếu tố tối quan trọng. Thiết bị này tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt về chống cháy nổ, đảm bảo hoạt động an toàn ngay cả trong những khu vực có khí dễ cháy, bụi hoặc sợi.2.

2. Thông Số Kỹ Thuật

Model cụ thể HMT370EX 11A1NB1BA4NN thể hiện một cấu hình cụ thể của dòng HMT370EX. Chúng ta sẽ phân tích cấu hình này cùng với các thông số chung của dòng:

• HMT370EX: Dòng máy phát độ ẩm và nhiệt độ chống cháy nổ.
• 11A1NB1BA4NN: Mã cấu hình chi tiết:
  • 11: Kiểu đầu dò HMP371, đầu dò nhỏ gọn, cáp cố định, không có đầu nối (Small, fixed cable, no connector).
  • A: Dải đo Độ ẩm tương đối (RH): 0−100% RH.
  • 1: Dải đo Nhiệt độ (T): −40 đến +180∘C (hoặc −40 đến +356∘F).
  • N: Dải đo áp suất (P): Không có tùy chọn đo áp suất.
  • B: Đầu ra Analog 1: 4−20 mA cho RH.
  • 1: Đầu ra Analog 2: 4−20 mA cho T.
  • B: Loại cáp: Cáp Polyurethane (PUR).
  • A: Chiều dài cáp: 5 m.
  • 4: Cổng kết nối (Conduit connection type): Vỏ đầu dò bằng thép không gỉ.
  • NN: Không có tùy chọn đặc biệt khác (ví dụ: màn hình, chứng nhận bổ sung).

Thông số kỹ thuật chung của dòng HMT370EX và cụ thể cho cấu hình này:

• Độ ẩm tương đối (RH):

  • Dải đo: 0−100% RH.
  • Độ chính xác: ±1.0% RH (trong dải 0−90% RH), ±1.7% RH (trong dải 90−100% RH) tại 20∘C.
  • Độ ổn định dài hạn: ±0.5% RH/năm.

• Nhiệt độ (T):

  • Dải đo: −40 đến +180∘C (đối với đầu dò HMP371).
  • Độ chính xác: ±0.2∘C tại 20∘C.

• Đầu ra: Hai đầu ra analog 4−20 mA (một cho RH, một cho T).

• Điện áp cung cấp: 18−35 VDC.

• Môi trường hoạt động:

  • Nhiệt độ hoạt động của đầu dò: −40 đến +180∘C (phụ thuộc vào loại đầu dò).
  • Nhiệt độ hoạt động của thiết bị điện tử: −40 đến +60∘C.
  • Xếp hạng bảo vệ vỏ: IP66 (đầu dò và vỏ thiết bị).

• Chứng nhận chống cháy nổ:

  • ATEX: Ex II 1 G Ex ia IIC T4 Ga, Ex II 1 D Ex ia IIIC T135°C Da.
  • IECEx: Ex ia IIC T4 Ga, Ex ia IIIC T135°C Da.
  • FM/CSA: Class I, Zone 0, AEx ia IIC T4 Ga; Class I, Zone 0, Ex ia IIC T4 Ga; Class II, Zone 20, AEx ia IIIC T135°C Da; Class II, Zone 20, Ex ia IIIC T135°C Da.
  • Lưu ý: Mã đầy đủ cho biết thiết bị an toàn nội tại (intrinsically safe) cho Zone 0 (khí) và Zone 20 (bụi), với nhóm khí IIC (ví dụ: Hydro, Acetylene) và nhóm bụi IIIC (bụi dẫn điện), và xếp hạng nhiệt độ T4 (nhiệt độ bề mặt tối đa 135∘C).

• Vật liệu: Thép không gỉ (đầu dò), nhôm (vỏ thiết bị điện tử).

• Trọng lượng: Khoảng 1.5 kg (tùy cấu hình cáp).

3. Đặc Trưng Nổi Bật

Vaisala HMT370EX 11A1NB1BA4NN mang trong mình những đặc trưng nổi bật của dòng HMT370EX, được tối ưu hóa cho môi trường nguy hiểm:

• An toàn nội tại (Intrinsically Safe): Đây là đặc trưng quan trọng nhất. Thiết bị được chứng nhận chống cháy nổ theo các tiêu chuẩn quốc tế hàng đầu (ATEX, IECEx, FM/CSA), cho phép lắp đặt trực tiếp trong các khu vực nguy hiểm (Zone 0/20) mà không cần vỏ bảo vệ chống cháy nổ đắt tiền, giúp tiết kiệm chi phí và đơn giản hóa lắp đặt.
• Cảm biến HUMICAP® của Vaisala: Sử dụng công nghệ cảm biến HUMICAP® nổi tiếng của Vaisala, mang lại độ chính xác cao, độ ổn định dài hạn tuyệt vời, khả năng chống lại hóa chất và bụi bẩn, đảm bảo kết quả đo đáng tin cậy trong thời gian dài.
• Thiết kế mô-đun: Mặc dù model 11A1NB1BA4NN có đầu dò cố định, dòng HMT370EX nói chung có thiết kế mô-đun với nhiều loại đầu dò khác nhau (HMP371 đến HMP378) để phù hợp với các ứng dụng cụ thể (ví dụ: nhiệt độ cao, áp suất cao, độ ẩm rất thấp). Điều này cho phép linh hoạt trong việc lựa chọn và bảo trì.
• Chống chịu môi trường khắc nghiệt: Vỏ thiết bị và đầu dò được thiết kế chắc chắn với xếp hạng IP66, chống bụi và nước xâm nhập hiệu quả, cho phép thiết bị hoạt động ổn định trong các điều kiện công nghiệp khó khăn.
• Đầu ra analog tiêu chuẩn: Cung cấp hai đầu ra 4−20 mA tiêu chuẩn công nghiệp, dễ dàng tích hợp vào các hệ thống điều khiển PLC, DCS và SCADA hiện có.
• Bảo trì đơn giản: Dễ dàng thay thế cảm biến hoặc hiệu chuẩn tại chỗ (với các cấu hình hỗ trợ).

4. Ứng Dụng

Nhờ các đặc tính về độ chính xác, độ bền và an toàn nội tại, Vaisala HMT370EX 11A1NB1BA4NN được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi giám sát độ ẩm và nhiệt độ trong môi trường nguy hiểm:

• Ngành Dầu khí và Hóa dầu:

  • Giám sát độ ẩm và nhiệt độ trong các đường ống dẫn khí, kho chứa dầu, nhà máy lọc dầu, giàn khoan, khu vực sản xuất hóa chất để ngăn ngừa sự ăn mòn, ngưng tụ hơi nước và đảm bảo an toàn quy trình.
  • Kiểm soát điểm sương trong khí tự nhiên.

• Công nghiệp Hóa chất:

  • Giám sát môi trường trong các khu vực sản xuất, lưu trữ hóa chất dễ bay hơi, dung môi.
  • Kiểm soát quy trình sấy, lên men.

• Ngành Dược phẩm và Sinh học:

  • Giám sát các khu vực sản xuất dược phẩm vô trùng, kho chứa nguyên liệu hoặc thành phẩm nơi có thể có hơi dung môi dễ cháy.
  • Kiểm soát môi trường trong các lò sấy, buồng lão hóa.

• Sơn và Chất phủ:

  • Giám sát độ ẩm và nhiệt độ trong các buồng sơn, lò sấy, nơi có hơi dung môi dễ cháy.

• Năng lượng và Điện lực:

  • Giám sát trong các nhà máy điện (đặc biệt là nhà máy điện sử dụng khí), khu vực chứa nhiên liệu.

• Khai thác mỏ:

  • Giám sát môi trường trong các khu vực khai thác, xử lý vật liệu có khả năng tạo ra bụi dễ cháy.

• Các ứng dụng liên quan đến khí dễ cháy:

  • Trong bất kỳ quy trình nào mà sự hiện diện của khí hoặc hơi dễ cháy có thể tạo ra bầu không khí nguy hiểm, và việc đo lường độ ẩm/nhiệt độ là cần thiết.
