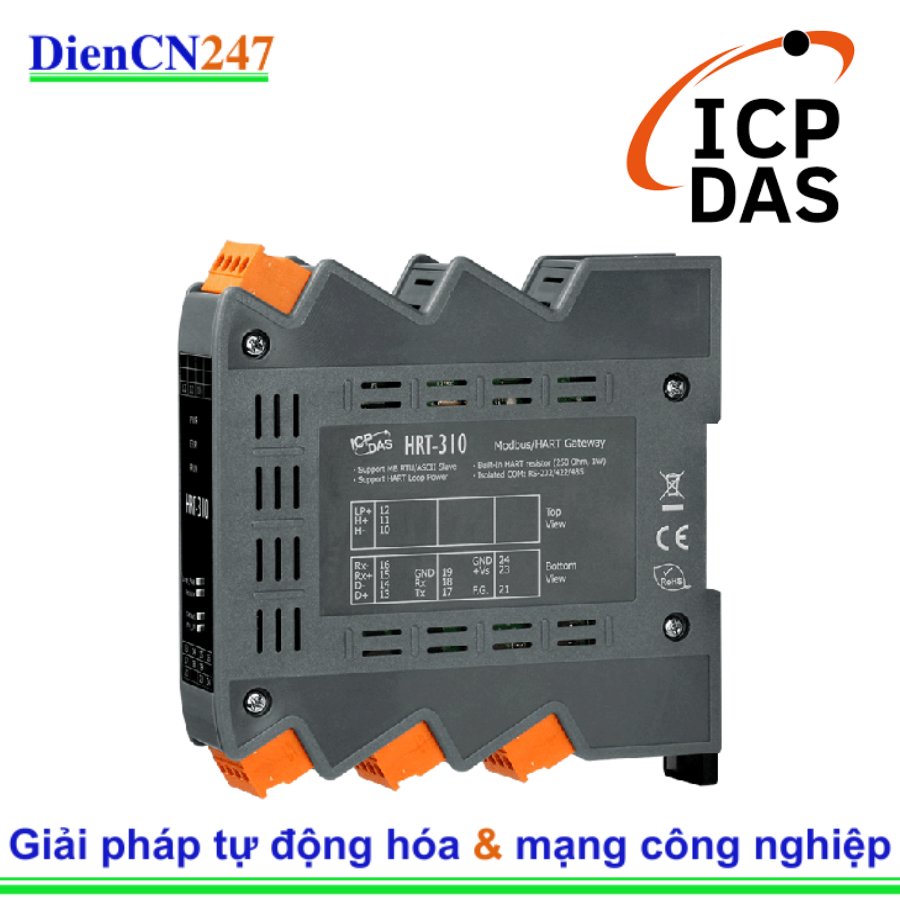

1. Giới thiệu
2. Đặc điểm nổi bật
Hỗ trợ giao thức HART: Tương thích với cả khung ngắn (Short Frame) và khung dài (Long Frame), cũng như chế độ Burst Mode, cho phép giao tiếp linh hoạt với các thiết bị HART.
Kết nối đa thiết bị: Hỗ trợ kết nối lên đến 15 thiết bị HART trong chế độ đa điểm (multi-drop), giúp mở rộng hệ thống mà không cần thêm phần cứng.
Chức năng Loop Power: Cung cấp nguồn +30V cho các thiết bị HART, loại bỏ nhu cầu sử dụng nguồn ngoài, đơn giản hóa việc lắp đặt.
Tích hợp điện trở 250 Ω: Điện trở tích hợp 250 Ω (1W) giúp đảm bảo tín hiệu HART ổn định mà không cần thêm điện trở ngoài.
Giao diện truyền thông đa dạng: Hỗ trợ các giao diện RS-232, RS-422 và RS-485, cho phép linh hoạt trong việc kết nối với các thiết bị khác nhau.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Giao thức Modbus | RTU/ASCII |
| Giao diện truyền thông | RS-232, RS-422, RS-485 |
| Tốc độ baud | 1200 đến 115200 bps |
| Số thiết bị HART hỗ trợ | Tối đa 15 thiết bị |
| Nguồn cấp | 10 đến 30 VDC |
| Công suất tiêu thụ | Tối đa 3.5W |
| Nhiệt độ hoạt động | -25°C đến +75°C |
| Kích thước (W x L x H) | 25 x 116 x 120 mm |
| Lắp đặt | Gắn trên thanh DIN |
| Bảo vệ | Cách ly điện theo tiêu chuẩn UL1577 |
| Chuẩn bảo vệ môi trường | IP20 |
4. Ứng dụng
Tự động hóa công nghiệp: Giám sát và điều khiển các thiết bị HART trong các nhà máy sản xuất.
Tự động hóa quy trình: Tích hợp các thiết bị đo lường và điều khiển HART vào hệ thống SCADA sử dụng Modbus.
Quản lý năng lượng: Theo dõi và kiểm soát các thiết bị HART trong hệ thống quản lý năng lượng.
Hệ thống điều khiển tòa nhà: Kết nối các cảm biến và thiết bị HART vào hệ thống điều khiển tòa nhà sử dụng Modbus.
