Hướng Dẫn Kết Nối Nguồn & Tín Hiệu 4-20mA cho Cảm Biến HMW92D
Cảm biến HMW92D sử dụng nguồn điện DC 10-35V và có đầu ra tín hiệu 4-20mA để kết nối với PLC hoặc IO Controller. Dưới đây là hướng dẫn chi tiết cách kết nối:
1. Kết Nối Nguồn Điện
- Nguồn cung cấp: 10-35VDC hoặc 24V AC ±20% (50/60 Hz).
- Cách kết nối:
- Cực (+) của nguồn nối vào chân V+ trên cảm biến.
- Cực (-) của nguồn nối vào chân GND trên cảm biến.
📌 Lưu ý:
- Nếu dùng nguồn 24VDC, cần đảm bảo điện áp không giảm quá mức khi truyền tải qua dây dài.
- Không đảo cực nguồn để tránh hư hỏng cảm biến

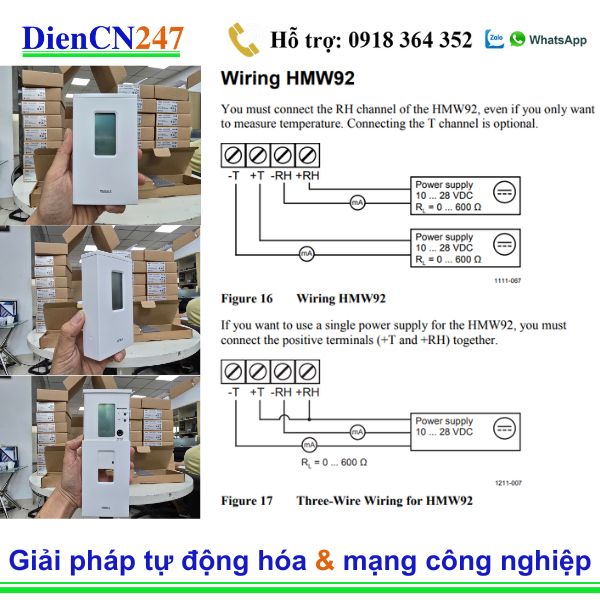

2. Kết Nối Tín Hiệu 4-20mA
Cảm biến HMW92D có 2 đầu ra 4-20mA:
- Đầu ra 1: Nhiệt độ
- Đầu ra 2: Độ ẩm
🔧 Cách kết nối với PLC hoặc IO Controller:
Tín hiệu nhiệt độ (T-Out 4-20mA):
- Dây (+) của tín hiệu nối vào chân đầu vào AI (Analog Input) của PLC.
- Dây (-) nối về nguồn GND của PLC.
Tín hiệu độ ẩm (RH-Out 4-20mA):
- Dây (+) của tín hiệu nối vào chân AI khác của PLC.
- Dây (-) nối về nguồn GND chung của PLC.
📌 Lưu ý:
- PLC phải có ngõ vào Analog Input (AI) hỗ trợ dòng điện 4-20mA.
- Nếu PLC chỉ nhận tín hiệu 0-10V, cần dùng điện trở 250Ω để chuyển đổi 4-20mA sang 1-5V.
- Sử dụng dây chống nhiễu (shielded cable) nếu đi dây xa.
Độ chính xác của cảm biến như thế nào?
Độ ẩm:
Giải đo: 0 … 100 %RH, non-condensing
Độ chính xác độ ẩm tại giải nhiệt độ: +10 … +40 °C (+50 … +104 °F):
0 … 90 %RH tương đương ±1.7 %RH
90 … 100 %RH tương đương ±2.5 %RH
Độ chính xác độ ẩm tại giải nhiệt độ -5 … +10 °C, +40 … + 55 °C
(+23 … +50 °F, +104 … +131 °F):
0 … 90 %RH tương đương ±3 %RH
90 … 100 %RH tương đương ±4 %RH
Độ ổn định trong các ứng dụng HVAC điển hình ±0,5 %RH/năm
Loại cảm biến: Humidity sensor Vaisala HUMICAP 180R
Nhiệt độ:
Giải đo nhiệt độ từ -5 … +55 °C (+23 … +131 ºF)
Độ chính xác tại giải nhiệt độ: +20 … +30 °C (+68 … +86 °F) tương đương ±0.2 °C (± 0.36 °F)
Độ chính xác tại giải nhiệt độ: +10 … +20 °C,
+30 … +40 °C (+50 … +68 °F, +86 … +104 °F) tương đương ±0.3 °C (± 0.54 °F)
Độ chính xác tại giải nhiệt độ: -5 … +10 °C, +40 … +55 °C (+23 … +50 °F, +104 … +131 °F) tương đương ±0.5 °C (± 0.90 °F)
