1. Giới thiệu IC695PSD040 Emerson

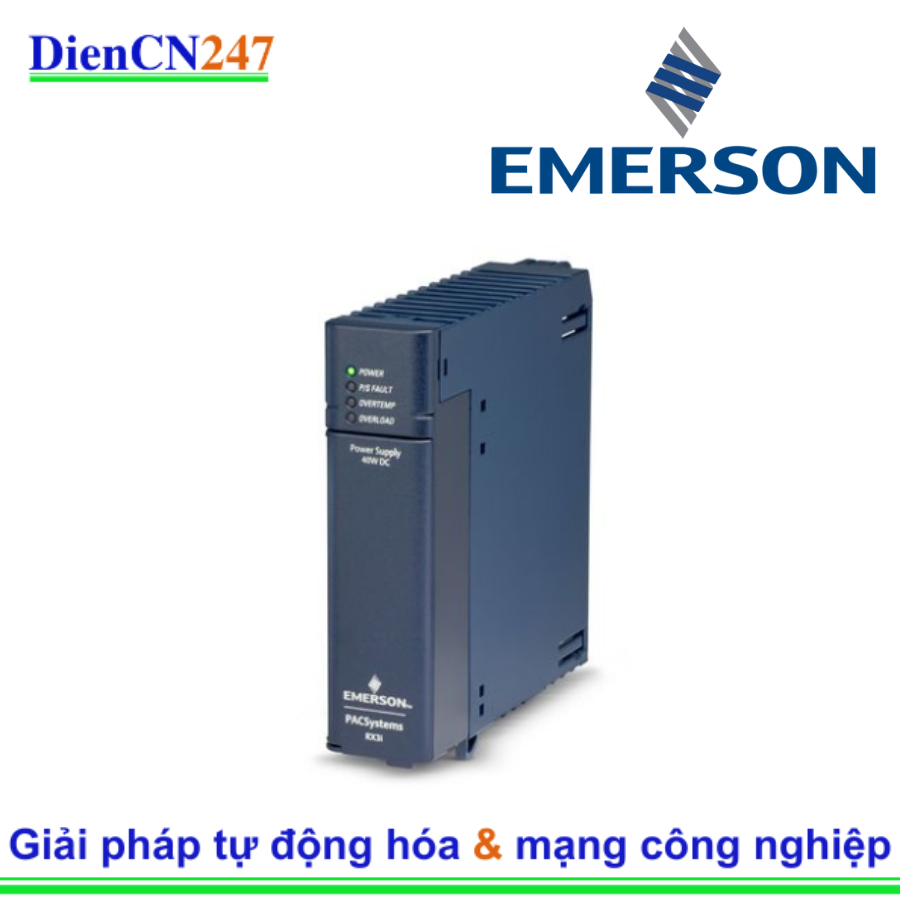

Emerson IC695PSD040 là một bộ nguồn điện DC 40 Watt được thiết kế cho dòng PACSystems RX3i của Emerson, một nền tảng điều khiển tự động hóa công nghiệp mạnh mẽ và linh hoạt. Là một thành phần cốt lõi của hệ thống RX3i, bộ nguồn này chịu trách nhiệm cung cấp điện năng ổn định và cần thiết cho CPU, các module I/O và các module chức năng đặc biệt khác được lắp đặt trên cùng một Universal Backplane.
Với khả năng cung cấp các mức điện áp đầu ra khác nhau và tích hợp các tính năng bảo vệ, IC695PSD040 đóng vai trò then chốt trong việc duy trì hoạt động liên tục và hiệu quả của các ứng dụng tự động hóa quan trọng.
2. Đặc trưng
Bộ nguồn IC695PSD040 nổi bật với những đặc điểm chính sau:
Tương thích với PACSystems RX3i: Được thiết kế chuyên biệt để hoạt động với Universal Backplane của hệ thống PACSystems RX3i, đảm bảo khả năng tích hợp liền mạch và hiệu suất tối ưu.
Điện áp đầu vào DC: Hoạt động với dải điện áp đầu vào DC từ 18 VDC đến 30 VDC (để khởi động module) và từ 12 VDC đến 30 VDC (để module chạy), mang lại sự linh hoạt trong việc cấp nguồn từ nhiều nguồn DC khác nhau.
Công suất đầu ra 40 Watt: Cung cấp tổng công suất đầu ra tối đa 40 Watt, đủ để cấp điện cho một lượng đáng kể các module trong một rack RX3i.
Đa dạng điện áp đầu ra: Cung cấp ba loại điện áp đầu ra chính:
+5.1 VDC: Dùng để cấp nguồn cho các mạch logic và điện tử của các module.
+3.3 VDC: Dùng nội bộ cho một số module RX3i với mã IC695.
+24 VDC (Relay Output): Có thể sử dụng để cấp nguồn cho các mạch của module Output Relay, ví dụ như cuộn hút rơle.
Đèn báo trạng thái LED: Tích hợp các đèn LED hiển thị trạng thái hoạt động: Power, P/S Fault (Lỗi nguồn), Overtemperature (Quá nhiệt), và Overload (Quá tải), giúp người dùng dễ dàng theo dõi và chẩn đoán sự cố.
Tính năng bảo vệ: Bao gồm các tính năng bảo vệ như bảo vệ quá dòng và quá nhiệt, giúp bảo vệ bộ nguồn và các module khác khỏi hư hại do điều kiện vận hành bất thường.
Dễ dàng lắp đặt: Cắm trực tiếp vào một khe cắm trên Universal Backplane của RX3i (thường là Slot 0), giúp việc lắp đặt và thay thế nhanh chóng.
Thiết kế bền bỉ: Được chế tạo với chất lượng công nghiệp, đảm bảo độ bền và hoạt động ổn định trong môi trường nhà máy khắc nghiệt.
3. Thông số kỹ thuật
Các thông số kỹ thuật chính của Emerson IC695PSD040 bao gồm:
Mã sản phẩm: IC695PSD040
Loại module: Bộ nguồn (Power Supply)
Dòng sản phẩm: PACSystems RX3i
Điện áp đầu vào danh định: 24 VDC
Dải điện áp đầu vào:
Để khởi động: 18 VDC đến 30 VDC
Để chạy: 12 VDC đến 30 VDC
Công suất đầu vào tối đa: 60 Watts (tại tải đầy đủ)
Công suất đầu ra tối đa: 40 Watts (tổng cộng cho tất cả các đầu ra)
Đầu ra +5.1 VDC: Tối đa 30 Watts
Đầu ra +3.3 VDC: Tối đa 30 Watts
Lưu ý: Tổng công suất cho +5.1VDC và +3.3VDC không vượt quá 40 Watts.
Dòng điện ra tối đa:
5.1 VDC: 0 đến 6 Amps
3.3 VDC: 0 đến 9 Amps
Dòng khởi động (Inrush Current): 4 Amps tối đa trong 100 mili giây.
Thời gian duy trì (Ride Through Time): 10 ms (đối với mất điện áp đầu vào tạm thời mà không ảnh hưởng đến đầu ra 5.1VDC và 3.3VDC).
Vị trí lắp đặt: Cắm vào Slot 0 của Universal Backplane.
Số lượng LED chỉ thị: 4 (Power, P/S Fault, Overtemperature, Overload).
Nhiệt độ hoạt động: -40°C đến +70°C.
Độ ẩm: 5% đến 95% RH, không ngưng tụ.
Kích thước dây đấu nối: 14 AWG đến 18 AWG.
4. Ứng dụng
Bộ nguồn Emerson IC695PSD040 là thành phần thiết yếu trong nhiều hệ thống tự động hóa công nghiệp sử dụng PACSystems RX3i, bao gồm:
Hệ thống điều khiển quá trình: Cung cấp năng lượng cho PLC/PAC điều khiển các quy trình phức tạp trong các nhà máy hóa chất, dầu khí, năng lượng, xử lý nước và nước thải.
Tự động hóa nhà máy: Đảm bảo nguồn điện ổn định cho các dây chuyền sản xuất, máy móc lắp ráp tự động, hệ thống robot, và băng tải trong các ngành sản xuất.
Quản lý tòa nhà và cơ sở hạ tầng: Cấp nguồn cho các hệ thống HVAC, chiếu sáng, an ninh và giám sát trong các tòa nhà thương mại và công nghiệp lớn.
Điều khiển máy móc: Sử dụng trong các máy công cụ CNC, máy ép, máy dệt, và các loại máy móc công nghiệp khác nơi RX3i được dùng làm bộ điều khiển chính.
Hệ thống giám sát và thu thập dữ liệu (SCADA): Cung cấp năng lượng cho các module I/O thu thập dữ liệu từ cảm biến và thiết bị trường.
Nâng cấp và hiện đại hóa hệ thống cũ: Là một phần trong giải pháp nâng cấp từ các hệ thống GE Fanuc PLC cũ hơn (như Series 90-30, 90-70) lên nền tảng RX3i hiện đại hơn, tận dụng khả năng tương thích ngược của RX3i.
