1. Giới thiệu về Onicon INSTL0001-FMD

Onicon INSTL0001-FMD không phải là một cảm biến lưu lượng hoàn chỉnh, mà là một bộ kit lắp đặt khô (Dry Tap Installation Kit) được thiết kế đặc biệt cho các cảm biến lưu lượng chèn (Insertion Flow Meters) dòng F-1000 Series và F-3500 Series của ONICON Incorporated. ONICON là một nhà sản xuất hàng đầu của Mỹ, chuyên về các giải pháp đo lưu lượng và năng lượng cho hệ thống HVAC và các ứng dụng chất lỏng công nghiệp.

Bộ kit này đóng vai trò cực kỳ quan trọng trong việc lắp đặt và bảo trì cảm biến lưu lượng. Nó cho phép lắp đặt và tháo gỡ cảm biến lưu lượng ra khỏi đường ống mà không cần xả nước hay ngừng hoạt động của hệ thống (hot-tap), giúp tiết kiệm đáng kể thời gian và chi phí bảo trì. INSTL0001-FMD được thiết kế đặc biệt cho các đường ống thép carbon (carbon steel) và gang (black iron) có kích thước từ 1.25 inch đến 42 inch.

2. Đặc trưng nổi bật

Onicon INSTL0001-FMD sở hữu những đặc điểm thiết kế giúp tối ưu hóa quá trình lắp đặt và bảo trì:

• Lắp đặt khô (Dry Tap Capability): Đây là đặc điểm nổi bật nhất. Bộ kit này cho phép bạn khoan lỗ và lắp đặt cảm biến vào đường ống mà không cần phải xả nước hoặc ngừng hoạt động hệ thống (với sự hỗ trợ của thiết bị khoan nóng chuyên dụng).
• Khả năng tháo lắp khi hệ thống đang vận hành: Sau khi bộ kit được cài đặt, cảm biến lưu lượng có thể được chèn vào hoặc tháo ra khỏi đường ống bất cứ lúc nào mà không cần làm gián đoạn dòng chảy hay áp suất trong hệ thống. Điều này rất tiện lợi cho việc kiểm tra, hiệu chuẩn hoặc thay thế cảm biến.
• Tương thích với đường ống lớn: Được thiết kế để sử dụng cho dải đường ống rộng, từ 1.25 inch đến 42 inch, phù hợp với hầu hết các ứng dụng công nghiệp và HVAC quy mô lớn.
• Vật liệu phù hợp: Bộ kit bao gồm các vật liệu tiếp xúc với nước như đồng (bronze), đồng thau (brass), và thép (steel), đảm bảo tương thích và độ bền trong các hệ thống ống thép carbon và gang.

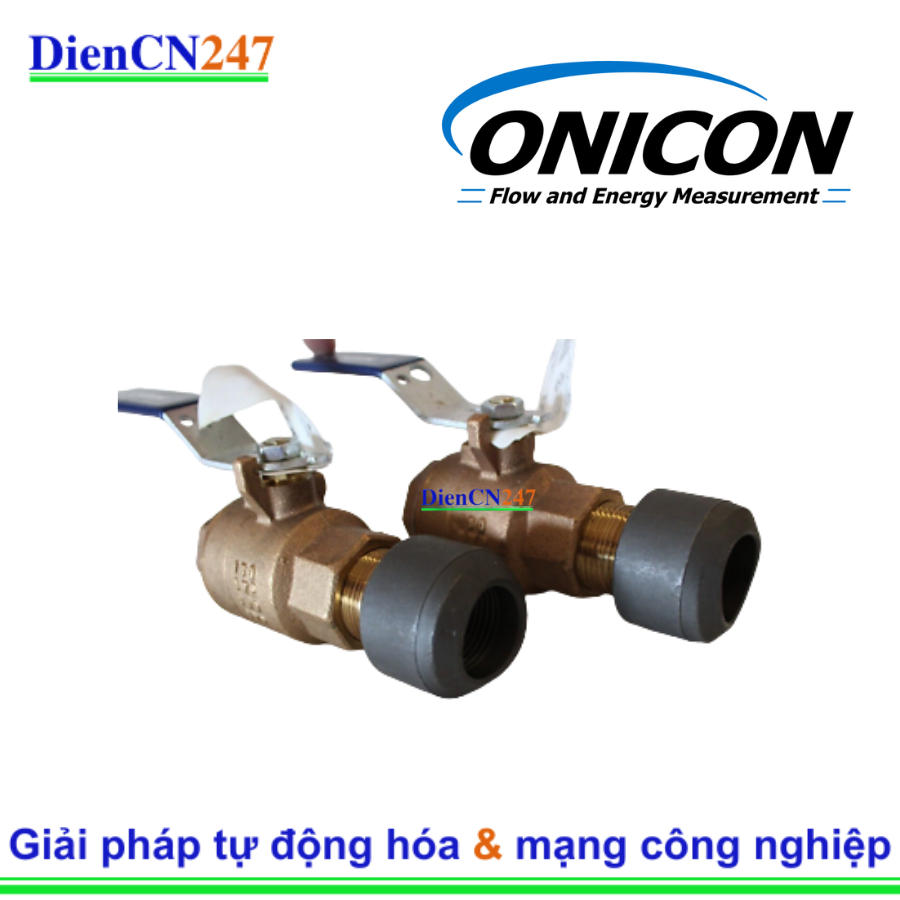

• Cấu trúc kit hoàn chỉnh: Thường bao gồm một van bi cổng đầy đủ (full port ball valve) 1 inch bằng đồng, một ống nối gần (close nipple) 1 inch bằng đồng thau, và một đầu nhánh hàn (weld-on carbon steel branch outlet) 1 inch bằng thép carbon. Các thành phần này đảm bảo việc kết nối chắc chắn và an toàn.
• Giảm thiểu chi phí vận hành: Khả năng lắp đặt và bảo trì mà không cần ngừng hoạt động giúp giảm thiểu chi phí và tối đa hóa thời gian hoạt động của hệ thống.

3. Thông số kỹ thuật chính

• Loại Kit: Bộ kit lắp đặt khô (Dry Tap Installation Kit)
• Tương thích với cảm biến: ONICON F-1000 Series và F-3500 Series Insertion Flow Meters.
• Phạm vi đường ống áp dụng: Từ 1.25 inch đến 42 inch (đường ống thép carbon/gang).
• Vật liệu tiếp xúc với nước (Wetted Materials): Đồng (Bronze), Đồng thau (Brass), Thép carbon (Carbon Steel).
• Thành phần đi kèm:
• Van bi cổng đầy đủ (full port ball valve) 1 inch, bằng đồng.
• Ống nối gần (close nipple) 1 inch, bằng đồng thau.
• Đầu nhánh hàn (weld-on carbon steel branch outlet) 1 inch, bằng thép carbon.
• Yêu cầu lắp đặt: Cần được lắp đặt vào đường ống trước khi hệ thống được đổ đầy nước hoặc vào một đoạn ống đã được cách ly khỏi áp suất và dòng chảy.
• Khuyến nghị: KHÔNG thay thế các ống nối chữ T bằng ren cho đầu nhánh hàn. Cần tham khảo hướng dẫn lắp đặt chi tiết từ ONICON.

4. Ứng dụng

Onicon INSTL0001-FMD được ứng dụng chủ yếu trong các ngành và hệ thống cần giám sát lưu lượng nước và các chất lỏng khác trong đường ống thép carbon hoặc gang:

• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Lắp đặt cho các cảm biến lưu lượng nước lạnh, nước nóng, nước ngưng trong các tòa nhà thương mại, công nghiệp, và dân cư lớn để giám sát hiệu suất hệ thống và phân bổ chi phí năng lượng.
• Quản lý năng lượng tòa nhà (Building Management Systems - BMS): Cung cấp điểm lắp đặt thuận tiện cho các cảm biến lưu lượng tích hợp vào hệ thống BMS, giúp quản lý và tối ưu hóa việc sử dụng năng lượng.
• Hệ thống phân phối nước công nghiệp: Giám sát lưu lượng nước trong các nhà máy, khu công nghiệp, nơi có các đường ống lớn bằng thép hoặc gang.
• Kiểm toán năng lượng và giám sát hiệu suất: Cho phép dễ dàng lắp đặt và tháo gỡ cảm biến để kiểm tra, hiệu chuẩn hoặc thu thập dữ liệu phục vụ cho các chương trình kiểm toán năng lượng.
• Các ứng dụng tiện ích: Trong các hệ thống cung cấp nước, trạm bơm, hoặc các điểm đo lường khác yêu cầu khả năng bảo trì không gián đoạn.
