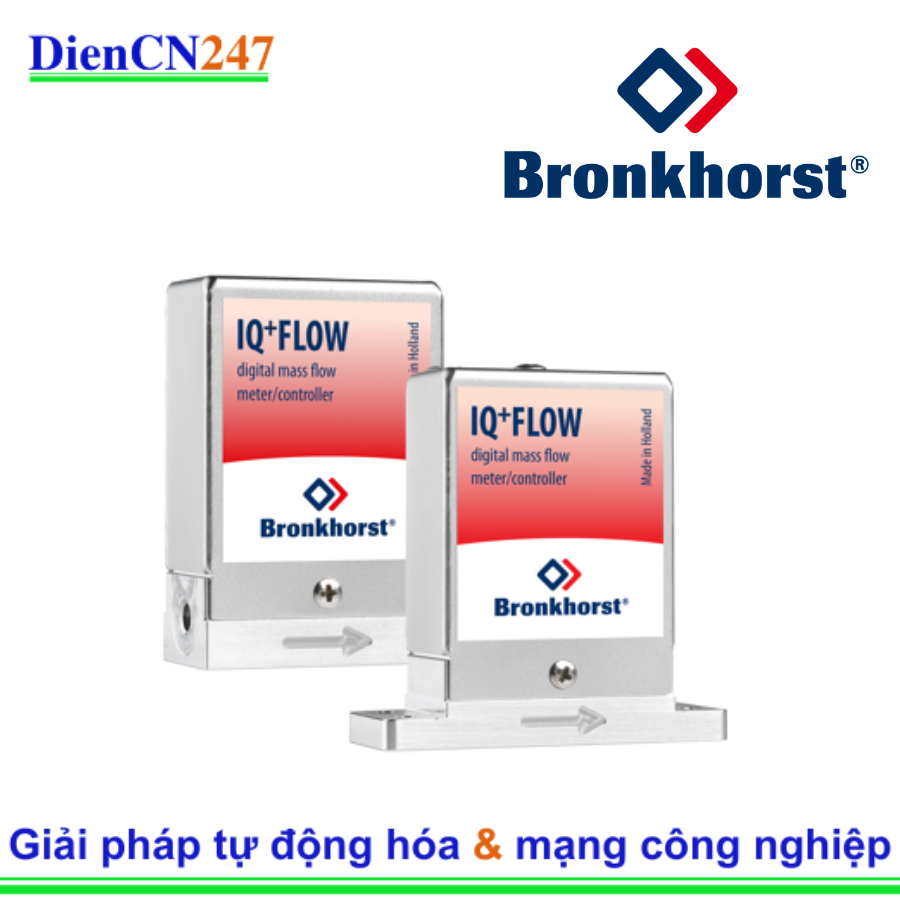

1. Giới thiệu IQF-100C-AAD-00-V-A Bronkhorst

IQF-100C-AAD-00-V-A là máy đo lưu lượng khối (Mass Flow Meter - MFM) thế hệ mới từ Bronkhorst (Hà Lan). Điểm đột phá của sản phẩm nằm ở việc sử dụng công nghệ cảm biến chip MEMS siêu nhỏ, cho phép thiết bị có kích thước chỉ bằng một nửa so với các dòng máy truyền thống.

Thiết bị này được thiết kế đặc biệt để đo lường các dòng khí khô, sạch và không ăn mòn với lưu lượng cực nhỏ. Với triết lý "nhỏ hơn, nhanh hơn, thông minh hơn", IQF-100C là lựa chọn hàng đầu cho các nhà sản xuất thiết bị gốc (OEM) và các phòng thí nghiệm hiện đại.

2. Đặc trưng nổi bật

Sản phẩm sở hữu những ưu thế kỹ thuật vượt trội:

• Thiết kế siêu nhỏ gọn: Với diện tích chân đế (footprint) cực nhỏ, thiết bị dễ dàng tích hợp vào các hệ thống máy tính để bàn hoặc các bảng mạch điều khiển bị giới hạn về không gian.
• Phản hồi cực nhanh: Nhờ cấu trúc chip cảm biến nhiệt trực tiếp, thời gian đáp ứng của thiết bị đạt mức mili giây, giúp kiểm soát quy trình gần như tức thời.
• Độ ổn định cao: Công nghệ cảm biến MEMS giúp giảm thiểu sai số do rung động hoặc thay đổi áp suất hệ thống.
• Tiết kiệm năng lượng: Tiêu thụ điện năng thấp, phù hợp cho các hệ thống vận hành liên tục và các thiết bị phân tích di động.
• Tích hợp đa dạng: Hỗ trợ đồng thời tín hiệu analog và kỹ thuật số (RS232/RS485), tương thích tốt với các hệ thống PLC và máy tính điều khiển.

3. Thông số kỹ thuật

Các thông số cơ bản của model IQF-100C-AAD-00-V-A:

• Dải lưu lượng: Từ 0.2 mln/min đến tối đa 5 ln/min (tùy cấu hình khí).
• Độ chính xác: < ±1.5% RD + ±0.5% FS (dựa trên hiệu chuẩn thực tế).
• Độ lặp lại: < ±0.5% RD (cho lưu lượng > 20 mln/min).
• Áp suất làm việc tối đa: 10 bar g (150 psig).
• Nhiệt độ vận hành: 5°C đến +50°C.
• Vật liệu phần tiếp xúc: Nhôm (Aluminum), Si, SiOx, epoxy (tùy chọn thép không gỉ).
• Tín hiệu đầu ra: Analog (0-5V) và Digital (RS232/RS485 - Modbus RTU/ASCII).
• Cấp bảo vệ: IP40.
• Kết nối cơ khí: Ren trong 10-32 UNF.

4. Ứng dụng thực tế

Nhờ độ chính xác tuyệt đối ở quy mô vi lưu, sản phẩm được ứng dụng rộng rãi trong:

• Y sinh và Y tế: Kiểm soát lưu lượng khí trong các thiết bị phân tích máu, hệ thống nuôi cấy tế bào hoặc thiết bị hỗ trợ hô hấp cao cấp.
• Công nghệ bán dẫn: Đo lường chính xác các loại khí trơ (N2, Ar) trong quy trình sản xuất vi mạch và đóng gói linh kiện điện tử.
• Phòng thí nghiệm phân tích: Sử dụng trong các máy sắc ký khí (GC), thiết bị đo khối phổ cần sự ổn định dòng khí cực cao.
• Năng lượng sạch: Kiểm soát đầu vào khí Hydro cho các hệ thống pin nhiên liệu (Fuel Cell) quy mô nhỏ.
