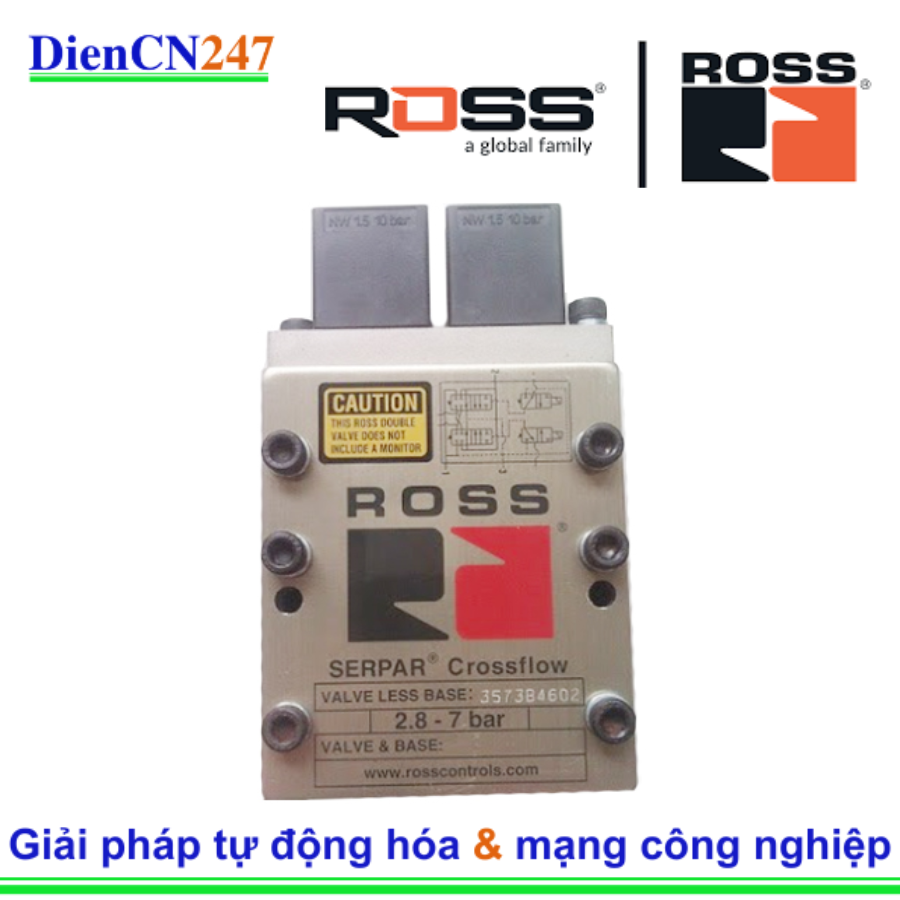

Van khí nén Ross Controls J3573C4987 thuộc dòng sản phẩm SERPAR® Series J35 lừng danh của Ross Controls, là loại van kép (double valve) điều khiển hướng bằng solenoid, tích hợp chức năng giám sát an toàn. Được thiết kế chuyên biệt để đảm bảo an toàn và độ tin cậy trong các hệ thống khí nén, đặc biệt là trong điều khiển ly hợp và phanh của máy ép cơ khí, J3573C4987 mang đến sự an tâm cho người vận hành và bảo vệ thiết bị.

2. Đặc trưng nổi bật

• Van Kép Giám Sát (Monitored Double Valve): Cấu trúc van kép với hệ thống giám sát bên trong giúp kiểm tra hoạt động của từng phần tử van. Điều này tăng cường đáng kể độ an toàn bằng cách đảm bảo rằng van luôn hoạt động đúng chức năng.
• Giám Sát Khí Nén Nội Bộ: Hệ thống giám sát sử dụng khí nén nội bộ để kiểm tra van, không yêu cầu mạch giám sát điện tử phức tạp bên ngoài (đối với phiên bản L-G monitor).
• Cấu trúc Poppet: Thiết kế poppet có khả năng chịu được bụi bẩn tốt và bù trừ độ mòn, mang lại thời gian phản hồi nhanh và lưu lượng cao.
• Khóa An Toàn Tự Động (Automatic Lock-out): Khi phát hiện sự cố hoặc hoạt động sai lệch của một trong hai phần tử van, hệ thống giám sát sẽ tự động khóa van ở trạng thái an toàn (thường là xả hết khí ở cổng ra), ngăn chặn hoạt động tiếp theo của máy móc được điều khiển.
• Phục Hồi bằng Khí Nén (Pneumatic Reset): Để đưa van trở lại trạng thái hoạt động bình thường sau khi bị khóa an toàn, cần có tín hiệu phục hồi (reset) bằng khí nén từ bên ngoài.
• Lắp đặt trên đế (Base Mounted): Thiết kế cho phép lắp đặt van trên đế chuyên dụng, giúp việc lắp đặt và bảo trì dễ dàng hơn, đồng thời tạo sự gọn gàng cho hệ thống đường ống.
• Độ bền cao: Được chế tạo từ các vật liệu chất lượng cao như thân van bằng nhôm đúc, poppet bằng Acetal và thép không gỉ, cùng gioăng phớt Buna-N, đảm bảo tuổi thọ hoạt động lâu dài trong môi trường công nghiệp khắc nghiệt.
• Solenoid Pilot: Van được điều khiển bằng solenoid pilot, có khả năng hoạt động liên tục (continuous duty).

3. Thông số kỹ thuật

• Chức năng van: Van 3/2 (3 cổng, 2 vị trí)
• Thiết kế cấu trúc: Van kép Poppet (Dual Poppet)
• Kiểu truyền động: Điều khiển bằng Solenoid Pilot (Electric – Solenoid Pilot Controlled)
• Áp suất vận hành: Thông thường từ 30 đến 150 psig (2 đến 10 bar) tùy thuộc vào kích thước van và cấu hình cụ thể (đối với Size 4 thường là 30 đến 100 psig).
• Áp suất Pilot: Tối thiểu 15 psig (1 bar) hoặc 30 psig (2 bar) tùy thuộc vào kích thước van. Khi sử dụng nguồn Pilot bên ngoài, áp suất Pilot phải bằng hoặc lớn hơn áp suất đầu vào.
• Môi trường dòng chảy: Khí nén đã được lọc.
• Nhiệt độ môi trường: 4°C đến 50°C (40°F đến 120°F).
• Nhiệt độ môi chất: 4°C đến 80°C (40°F đến 175°F).
• Điện áp Solenoid tiêu chuẩn: 24 VDC; 110-120 VAC, 50/60 Hz (Mã J3573C4987 thường dùng điện áp AC 110V hoặc 110-120V).
• Tiêu thụ điện năng Solenoid: Tùy thuộc vào kích thước van và điện áp (ví dụ: ANSI Size 1: 140 VA khi khởi động, 30 VA duy trì với AC).
• Ghi đè thủ công (Manual Override): Kiểu ấn chìm (flush), bằng cao su, không khóa.
• Kiểu lắp đặt: Lắp trên đế (Base Mounted) hoặc lắp thẳng hàng (Inline) tùy biến thể (J3573C4987 thường là Base Mounted).

4. Ứng dụng

Van Ross Controls J3573C4987 được thiết kế để hoạt động như một van an toàn quan trọng trong các hệ thống khí nén công nghiệp, tập trung vào các ứng dụng:

• Kiểm soát ly hợp và phanh trong máy ép cơ khí: Đây là ứng dụng phổ biến nhất của dòng van SERPAR® J35. Van J3573C4987 được sử dụng để cấp và xả khí nén một cách an toàn cho bộ ly hợp và phanh của máy ép, đảm bảo máy dừng hoạt động ngay lập tức và an toàn khi cần thiết, tuân thủ các tiêu chuẩn an toàn máy móc.
• Các ứng dụng an toàn yêu cầu xả khí nhanh và đáng tin cậy: Trong bất kỳ hệ thống khí nén nào cần xả nhanh áp suất để đạt được trạng thái an toàn khi có sự cố hoặc dừng khẩn cấp.
• Các ngành công nghiệp yêu cầu độ tin cậy và an toàn cao: Chẳng hạn như công nghiệp ô tô, chế tạo kim loại, đóng gói và các ngành công nghiệp sản xuất khác sử dụng máy ép.
