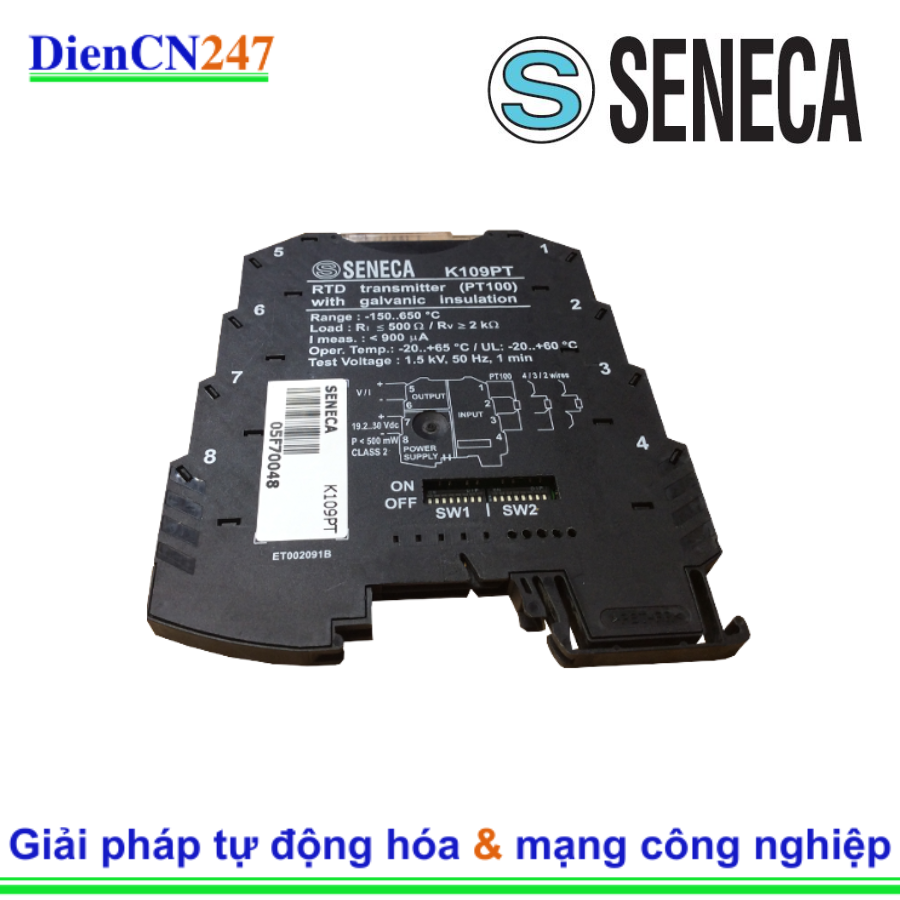

K109PT Isolator Seneca Vietnam | DienCN247
1. Giới thiệu của K109PT Isolator Seneca
Seneca có hơn 30 năm kinh nghiệm trong việc phát triển các giải pháp tự động hóa và xử lý tín hiệu. Dòng sản phẩm K-Line của Seneca, bao gồm K109PT, nổi bật với thiết kế siêu mỏng (chỉ 6.2 mm chiều rộng), khả năng cách ly đa điểm và độ chính xác cao. K109PT là một bộ chuyển đổi tín hiệu Pt100 sang tín hiệu analog tiêu chuẩn, được tích hợp tính năng cách ly điện ba chiều (3-way galvanic isolation), đảm bảo độ an toàn và ổn định cho hệ thống điều khiển.
2. Đặc trưng nổi bật
K109PT Isolator sở hữu nhiều đặc điểm kỹ thuật ấn tượng, giúp nó trở thành một giải pháp đáng tin cậy trong các ứng dụng đo lường nhiệt độ:
Cách ly 3 chiều (3-way Galvanic Isolation): Đây là một tính năng quan trọng nhất của K109PT. Thiết bị cung cấp khả năng cách ly điện lên tới 1.5 kV giữa mạch nguồn cấp, đầu vào và đầu ra. Điều này giúp loại bỏ nhiễu vòng lặp nối đất (ground loops), bảo vệ các thiết bị điều khiển hạ nguồn khỏi các sự cố điện và tăng cường độ ổn định của tín hiệu.
Đầu vào cảm biến Pt100 linh hoạt: Hỗ trợ kết nối cảm biến nhiệt độ Pt100 (theo tiêu chuẩn EN 60751) với 2, 3 hoặc 4 dây. Khả năng bù điện trở dây dẫn cho kết nối 3 hoặc 4 dây giúp đảm bảo độ chính xác cao.
Đầu ra analog đa dạng: Cung cấp nhiều tùy chọn tín hiệu đầu ra chuẩn công nghiệp, bao gồm:
Dòng điện: 0-20 mA, 4-20 mA, 20-0 mA, 20-4 mA.
Điện áp: 0-5 VDC, 1-5 VDC, 0-10 VDC, 10-0 VDC. Điều này mang lại sự linh hoạt cao khi tích hợp vào các hệ thống PLC, DCS, SCADA hoặc các bộ ghi dữ liệu khác.
Độ chính xác cao: Đạt độ chính xác 0.1% trên toàn dải đo, đảm bảo kết quả đo nhiệt độ đáng tin cậy.
Cấu hình dễ dàng tại hiện trường: Được cấu hình hoàn toàn thông qua các DIP-switch trên thân thiết bị, cho phép người dùng dễ dàng cài đặt dải đo nhiệt độ, loại đầu ra và các chức năng khác mà không cần phần mềm hay công cụ chuyên dụng.
Thiết kế siêu nhỏ gọn: Với chiều rộng chỉ 6.2 mm, K109PT giúp tiết kiệm đáng kể không gian trong tủ điện, đặc biệt phù hợp cho các ứng dụng có không gian hạn chế.
Lắp đặt DIN Rail: Thiết kế để gắn trên thanh ray DIN 35mm tiêu chuẩn, dễ dàng tích hợp vào các hệ thống hiện có.
Nguồn cấp linh hoạt: Hoạt động với nguồn cấp 19.2 đến 30 VDC. Có thể được cấp nguồn thông qua các terminal hoặc thông qua bộ kết nối bus (K-BUS accessory) khi sử dụng nhiều module K-Line.
Đèn LED báo trạng thái: Các đèn LED trên mặt trước cung cấp thông tin về trạng thái hoạt động, lỗi cài đặt DIP-switch hoặc lỗi kết nối cảm biến.
Khả năng chống nhiễu EMC: Tuân thủ các tiêu chuẩn EMC công nghiệp (EN 50081-2, EN 50082-2), đảm bảo hoạt động ổn định trong môi trường công nghiệp nhiều nhiễu.
3. Thông số kỹ thuật
Loại thiết bị: Bộ chuyển đổi/cách ly tín hiệu nhiệt độ Pt100
Đầu vào: 1 kênh Pt100 (theo EN 60751), kết nối 2, 3 hoặc 4 dây
Dải đo nhiệt độ: -150°C đến +650°C (có thể cấu hình)
Khoảng đo tối thiểu (Minimum span): 50°C
Đầu ra: 1 kênh analog, cấu hình lựa chọn:
Dòng điện: 0-20 mA, 4-20 mA, 20-0 mA, 20-4 mA (tải max. 500 Ω)
Điện áp: 0-5 VDC, 1-5 VDC, 0-10 VDC, 10-0 VDC (tải min. 2 kΩ)
Nguồn cấp: 19.2 ... 30 VDC
Công suất tiêu thụ: Tối đa 500 mW (hoặc 21 mA tại 24 VDC)
Độ cách ly: 1.5 kV (50 Hz trong 1 phút) giữa nguồn cấp, đầu vào và đầu ra
Độ chính xác: 0.1% (trên toàn dải đo), hệ số nhiệt độ 100 ppm
Độ phân giải: 14 bit
Thời gian đáp ứng (10-90%): < 50 ms (không lọc), < 200 ms (có lọc 50 Hz)
Cấu hình: Bằng DIP-switch
Kết nối: Terminal kiểu lò xo (spring terminals)
Kích thước (Rộng x Cao x Dài): 6.2 x 93.1 x 102.5 mm
Trọng lượng: Khoảng 50 g
Nhiệt độ hoạt động: -20°C đến +65°C
Độ ẩm: 30% đến 90% RH (không ngưng tụ) tại 40°C
Cấp bảo vệ: IP20
Tiêu chuẩn: CE, EN 50081-2, EN 50082-2, EN 61010-1
4. Ứng dụng
K109PT Isolator của Seneca là giải pháp lý tưởng cho nhiều ứng dụng đo lường và điều khiển nhiệt độ trong các ngành công nghiệp:
Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Giám sát nhiệt độ trong các hệ thống sưởi, thông gió và điều hòa không khí.
Chế biến thực phẩm và đồ uống: Đo nhiệt độ trong các bồn chứa, đường ống, lò nướng hoặc tủ đông để kiểm soát chất lượng và an toàn sản phẩm.
Công nghiệp hóa chất: Giám sát nhiệt độ phản ứng, bồn chứa hóa chất để đảm bảo an toàn và tối ưu hóa quy trình.
Ngành dược phẩm: Kiểm soát nhiệt độ trong các quy trình sản xuất thuốc, kho bảo quản.
Quản lý năng lượng: Đo lường nhiệt độ trong các hệ thống lò hơi, trao đổi nhiệt để tối ưu hóa hiệu suất năng lượng.
Tích hợp cảm biến vào PLC/DCS: Chuyển đổi tín hiệu nhiệt độ Pt100 từ hiện trường thành tín hiệu analog chuẩn (4-20mA/0-10V) để đưa về các bộ điều khiển trung tâm.
Cách ly tín hiệu: Bảo vệ các thiết bị điều khiển đắt tiền khỏi nhiễu điện hoặc sự cố trong mạch cảm biến.
