1. Giới thiệu

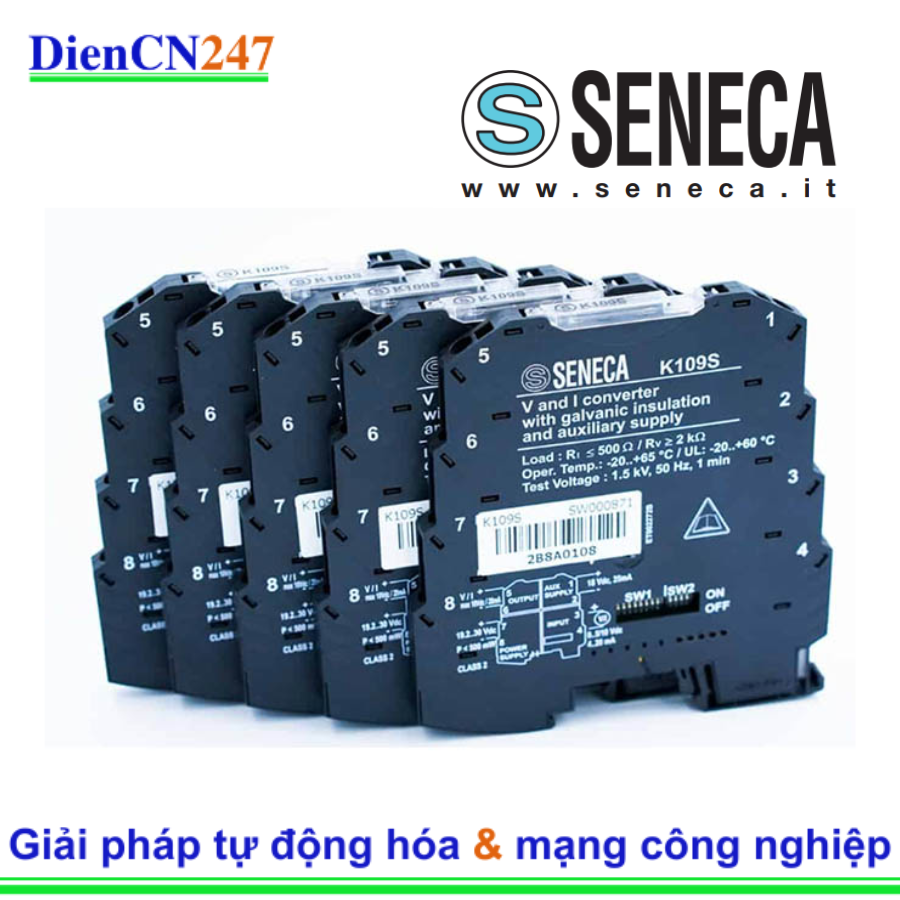

Seneca K109S là một bộ chuyển đổi tín hiệu đa năng, thuộc dòng sản phẩm K của Seneca - một nhà sản xuất thiết bị tự động hóa công nghiệp uy tín từ Ý. Thiết bị này được thiết kế để nhận và chuyển đổi nhiều loại tín hiệu công nghiệp khác nhau thành các tín hiệu chuẩn hóa, giúp việc tích hợp và giám sát trong các hệ thống điều khiển trở nên dễ dàng và hiệu quả hơn. K109S nổi bật với khả năng cấu hình linh hoạt, độ chính xác cao và thiết kế nhỏ gọn, phù hợp cho nhiều ứng dụng khác nhau.

2. Đặc trưng

• Đa năng về loại tín hiệu đầu vào: Có khả năng nhận nhiều loại tín hiệu đầu vào phổ biến trong công nghiệp như:
  • Nhiệt độ: Cặp nhiệt điện (Thermocouple - TC), điện trở nhiệt (Resistance Temperature Detector - RTD).
  • Điện trở: Biến trở.
  • Điện áp DC: Dải đo mV và V.
  • Dòng điện DC: Dải đo mA.
• Tín hiệu đầu ra chuẩn hóa: Cung cấp các tín hiệu đầu ra chuẩn công nghiệp để dễ dàng kết nối với các thiết bị điều khiển, hiển thị hoặc ghi dữ liệu:
  • Dòng điện DC: 4-20 mA hoặc 0-20 mA.
  • Điện áp DC: 0-10 V hoặc các dải điện áp khác.
• Cấu hình linh hoạt: Có thể được cấu hình thông qua phần mềm trên máy tính hoặc bằng các DIP switch trên thiết bị (tùy phiên bản), cho phép người dùng lựa chọn loại tín hiệu đầu vào/đầu ra, dải đo, chế độ hoạt động và các thông số khác.
• Cách ly tín hiệu: Cung cấp khả năng cách ly điện giữa đầu vào, đầu ra và nguồn cấp, giúp bảo vệ hệ thống khỏi các vòng lặp đất và nhiễu tín hiệu, tăng độ ổn định và tin cậy.
• Độ chính xác cao: Đảm bảo độ chính xác trong quá trình chuyển đổi tín hiệu, cung cấp dữ liệu đo lường đáng tin cậy cho hệ thống điều khiển.
• Thiết kế nhỏ gọn: Kích thước nhỏ giúp tiết kiệm không gian lắp đặt trong tủ điện hoặc hộp điều khiển.
• Nguồn cấp đa dạng: Hỗ trợ nhiều dải điện áp nguồn cấp khác nhau (ví dụ: 24 VDC, 115/230 VAC).
• Chỉ thị LED: Thường có đèn LED để hiển thị trạng thái hoạt động và lỗi của thiết bị, giúp người dùng dễ dàng theo dõi.
• Tuân thủ các tiêu chuẩn công nghiệp: Được thiết kế và sản xuất theo các tiêu chuẩn chất lượng và an toàn của châu Âu.

3. Thông số kỹ thuật

Các thông số kỹ thuật chi tiết của Seneca K109S có thể khác nhau tùy thuộc vào model cụ thể và cấu hình lựa chọn. Dưới đây là các thông số kỹ thuật điển hình:

• Tín hiệu đầu vào:
  • Nhiệt độ (TC): Loại J, K, T, E, N, R, S, B, C, L. Dải đo tùy thuộc vào loại TC.
  • Nhiệt độ (RTD): Pt100, Pt500, Pt1000 (2, 3 hoặc 4 dây). Dải đo tùy thuộc vào loại RTD.
  • Điện trở: 0-10 kΩ, 0-100 kΩ.
  • Điện áp DC: ±10 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±50 V, ±100 V.
  • Dòng điện DC: ±20 mA, 0-20 mA, 4-20 mA.
• Tín hiệu đầu ra:
  • Dòng điện DC: 0-20 mA, 4-20 mA (có thể cấu hình).
  • Điện áp DC: 0-10 V, 0-5 V, 1-5 V (có thể cấu hình).
• Độ chính xác: Thường là ±0.1% giá trị đo hoặc tốt hơn (tùy thuộc vào loại tín hiệu và dải đo).
• Thời gian đáp ứng: Thường nhỏ hơn 100 ms.
• Nguồn cấp:
  • Phiên bản DC: 10-30 VDC hoặc 18-30 VDC (tùy model).
  • Phiên bản AC: 85-265 VAC (tùy model).
• Cách ly: Cách ly 3 chiều (đầu vào - đầu ra - nguồn cấp) với điện áp cách ly thường là 1.5 kVAC.
• Nhiệt độ hoạt động: -20°C đến +60°C.
• Độ ẩm hoạt động: 10-90% RH, không ngưng tụ.
• Kích thước: Thường là các module gắn trên DIN rail, với chiều rộng khoảng 22.5 mm.
• Kết nối: Đầu nối dạng kẹp винт (screw terminal).
• Cấu hình: Qua phần mềm Easy Setup của Seneca (kết nối bằng cáp lập trình) hoặc DIP switch (tùy phiên bản).
• Chỉ thị: LED báo nguồn, trạng thái tín hiệu và lỗi.

Lưu ý quan trọng: Để có thông số kỹ thuật chính xác và chi tiết nhất cho model Seneca K109S cụ thể mà bạn quan tâm, vui lòng tham khảo tài liệu kỹ thuật (datasheet) chính thức từ Seneca hoặc liên hệ với nhà cung cấp. Các thông số kỹ thuật có thể thay đổi tùy theo phiên bản và cấu hình.

4. Ứng dụng

Bộ chuyển đổi tín hiệu đa năng Seneca K109S được sử dụng rộng rãi trong nhiều ứng dụng tự động hóa công nghiệp, bao gồm:

• Công nghiệp HVAC (Heating, Ventilation, and Air Conditioning): Chuyển đổi tín hiệu từ cảm biến nhiệt độ, độ ẩm, áp suất để điều khiển hệ thống.
• Hệ thống điều khiển quá trình: Chuyển đổi tín hiệu từ các loại cảm biến khác nhau (nhiệt độ, áp suất, lưu lượng, mức) về tín hiệu chuẩn để đưa vào PLC hoặc hệ thống DCS.
• Giám sát và thu thập dữ liệu: Chuyển đổi tín hiệu cảm biến để truyền về các hệ thống giám sát, bộ ghi dữ liệu hoặc máy tính.
• Tự động hóa tòa nhà: Chuyển đổi tín hiệu từ các cảm biến môi trường để điều khiển ánh sáng, điều hòa không khí, v.v.
• Công nghiệp năng lượng: Chuyển đổi tín hiệu từ các cảm biến trong hệ thống điện, năng lượng mặt trời, năng lượng gió.
• Máy móc và thiết bị công nghiệp: Tích hợp vào các hệ thống điều khiển của máy móc để nhận và xử lý tín hiệu từ các cảm biến khác nhau.
• Phòng thí nghiệm và nghiên cứu: Chuyển đổi tín hiệu từ các thiết bị đo lường để thu thập và phân tích dữ liệu.
