1. Giới thiệu về LEM LF-1005-S/SP16

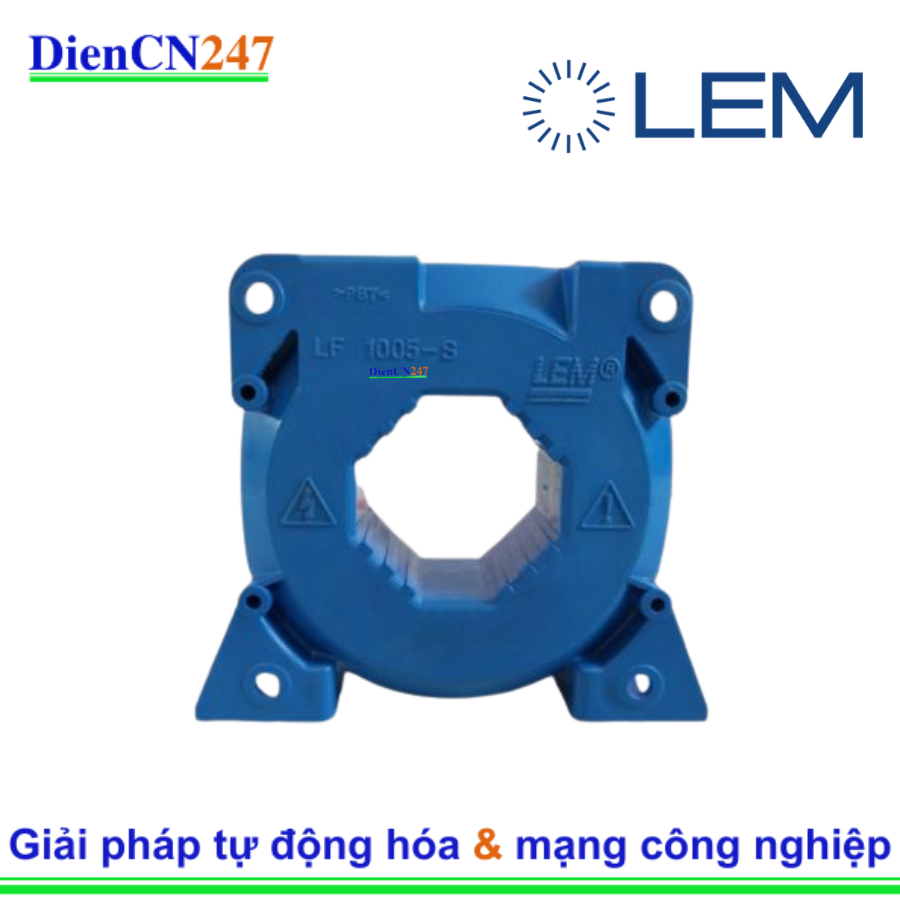

LEM LF-1005-S/SP16 là một bộ chuyển đổi dòng điện (current transducer) sử dụng công nghệ Hall effect vòng kín (closed loop). Sản phẩm này thuộc dòng LF của LEM, một trong những nhà sản xuất cảm biến dòng điện và điện áp hàng đầu thế giới với danh tiếng về độ chính xác và độ bền.
Thiết bị này được thiết kế để đo lường chính xác các dòng điện một chiều (DC), xoay chiều (AC) và xung (pulsed), cung cấp khả năng cách ly điện hoàn toàn giữa mạch sơ cấp (dòng điện cần đo) và mạch thứ cấp (mạch điện tử của cảm biến). Công nghệ vòng kín của LEM LF-1005-S/SP16 đảm bảo độ chính xác vượt trội, độ tuyến tính cao và độ trôi nhiệt cực thấp, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi hiệu suất và độ tin cậy tối đa, đặc biệt trong các hệ thống điện công suất lớn.
2. Đặc trưng nổi bật
LEM LF 1005-S/SP16 sở hữu nhiều đặc điểm kỹ thuật tiên tiến, tối ưu hóa cho môi trường công nghiệp khắc nghiệt:
- Công nghệ Hall Effect vòng kín: Đây là điểm nhấn chính, cho phép cảm biến đạt được độ chính xác và độ tuyến tính cao nhất, đồng thời giảm thiểu ảnh hưởng từ nhiệt độ và nhiễu bên ngoài.
- Đo lường linh hoạt: Khả năng đo lường dòng điện DC, AC và xung một cách chính xác, phù hợp với đa dạng các ứng dụng điện.
- Cách ly điện cao: Cung cấp khả năng cách ly điện lên đến 3 kV RMS giữa mạch sơ cấp và thứ cấp, đảm bảo an toàn tối đa cho thiết bị điều khiển và nhân sự.
- Độ chính xác vượt trội: Tổng sai số điển hình chỉ khoảng ±0.4% ở dòng điện danh định và độ tuyến tính cực thấp (< 0.1%), mang lại kết quả đo đáng tin cậy.
- Thời gian phản hồi siêu nhanh: Với thời gian phản hồi dưới 1 μs và băng thông tần số rộng từ DC đến 150 kHz, cảm biến này có thể theo dõi và phản ứng nhanh chóng với các thay đổi dòng điện.
- Thiết kế chắc chắn và dễ lắp đặt: Được thiết kế để gắn bảng điều khiển (panel mounted) với các tùy chọn lắp đặt linh hoạt. Lỗ xuyên dây sơ cấp có kích thước 40.5 x 13 mm, phù hợp với các dây dẫn công suất lớn.
- Dải nhiệt độ hoạt động rộng: Hoạt động ổn định trong môi trường từ -40°C đến +85°C, đáp ứng các yêu cầu khắt khe của môi trường công nghiệp.
- Đầu ra dòng điện tiêu chuẩn: Cung cấp tín hiệu đầu ra dòng điện (secondary nominal RMS current 200 mA), dễ dàng tích hợp vào các hệ thống điều khiển PLC, SCADA, v.v.
- Không gây sụt áp: Là cảm biến không tiếp xúc, nó không gây sụt áp hoặc tổn hao công suất trên mạch sơ cấp, giúp duy trì hiệu suất hệ thống.
3. Thông số kỹ thuật chính
- Dòng điện sơ cấp danh định (IPN): 1000 A RMS
- Dải đo dòng điện sơ cấp (IPM): 0 đến ±2100 A (Peak)
- Dòng điện thứ cấp danh định (ISN): 200 mA RMS
- Tỷ số chuyển đổi (KN): 1:5000
- Điện áp nguồn cấp (VC): ±15 V đến ±24 V (±5%)
- Dòng tiêu thụ (IC): 26 + IS (mA) (có thể thay đổi tùy phiên bản)
- Tổng sai số (ϵtot): ±0.4% (tại IPN, TA=25°C)
- Sai số tuyến tính (ϵL): < 0.1%
- Dòng Offset (IO): ±0.4 mA (tại IP=0, TA=25°C)
- Độ trôi nhiệt của dòng Offset (IOT): ±0.3 đến ±0.4 mA (-40°C đến +85°C)
- Thời gian phản hồi (tr): < 1 μs (đến 90% giá trị IPN bước)
- Tốc độ thay đổi dòng điện theo dõi chính xác (di/dt): > 100 A/μs
- Băng thông tần số (BW): DC đến 150 kHz (-1 dB)
- Điện áp cách ly RMS (Vd): 3 kV (50 Hz, 1 phút)
- Điện áp chịu xung (Vw): 14.1 kV (1.2/50 μs)
- Nhiệt độ hoạt động: -40°C đến +85°C
- Nhiệt độ lưu trữ: -25°C đến +85°C
- Kích thước lỗ xuyên dây sơ cấp: 40.5 x 13 mm
- Khối lượng: Khoảng 0.54 kg (540 g)
4. Ứng dụng
Với khả năng đo dòng điện cao, độ chính xác tuyệt vời và độ bền cao, LEM LF1005-S/SP16 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và năng lượng quan trọng:
- Biến tần AC và bộ truyền động động cơ servo: Giám sát dòng điện chính xác trong các hệ thống biến tần công suất lớn và bộ truyền động động cơ, đảm bảo điều khiển hiệu quả và bảo vệ quá tải.
- Bộ chuyển đổi tĩnh cho bộ truyền động động cơ DC: Đo lường dòng điện trong các hệ thống điều khiển động cơ DC, duy trì sự ổn định và an toàn hoạt động.
- Ứng dụng cấp nguồn bằng pin: Giám sát dòng sạc và xả trong các hệ thống pin công suất lớn (ví dụ: pin xe điện, hệ thống lưu trữ năng lượng), tối ưu hóa quản lý năng lượng và kéo dài tuổi thọ pin.
- Bộ nguồn liên tục (UPS): Đo dòng điện đầu vào và đầu ra của UPS trong các trung tâm dữ liệu, bệnh viện hoặc các cơ sở quan trọng khác để đảm bảo nguồn điện ổn định và phát hiện sự cố nhanh chóng.
- Bộ nguồn chế độ chuyển mạch (SMPS): Giám sát dòng điện trong các hệ thống SMPS hiệu suất cao để kiểm soát và bảo vệ.
- Bộ nguồn cho ứng dụng hàn: Đo lường dòng điện hàn, một yếu tố quan trọng để đảm bảo chất lượng mối hàn và an toàn cho thiết bị.
- Hệ thống năng lượng tái tạo: Được sử dụng trong các hệ thống năng lượng mặt trời (inverter), tuabin gió, và các bộ chuyển đổi năng lượng khác, nơi cần giám sát dòng điện liên tục.
- Tự động hóa công nghiệp: Cung cấp dữ liệu dòng điện chính xác cho các hệ thống PLC, SCADA, và các hệ thống điều khiển công nghiệp phức tạp khác.
