1. Giới thiệu về LEM LF-305-S/SP16

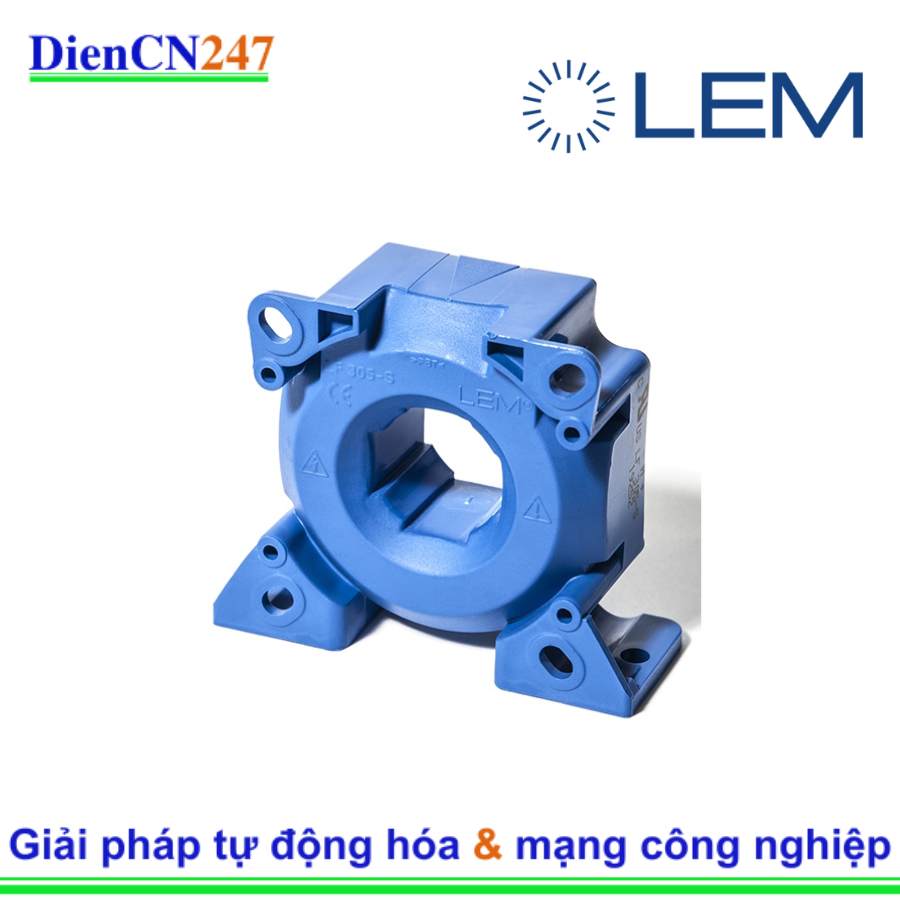

LEM LF-305-S/SP16 là một bộ chuyển đổi dòng điện (current transducer) sử dụng công nghệ Hall effect vòng kín (closed loop). Đây là một sản phẩm của LEM, một nhà sản xuất hàng đầu thế giới về cảm biến dòng điện và điện áp chất lượng cao.
Thiết bị này được thiết kế để đo lường chính xác các dòng điện một chiều (DC), xoay chiều (AC), và xung (pulsed), với khả năng cách ly điện hoàn toàn giữa mạch sơ cấp (dòng điện cần đo) và mạch thứ cấp (mạch điện tử của cảm biến). Công nghệ vòng kín giúp cảm biến đạt được độ chính xác tuyệt vời, độ tuyến tính cao và độ trôi nhiệt thấp, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự tin cậy và hiệu suất cao.
2. Đặc trưng nổi bật
LEM LF 305-S/SP16 sở hữu nhiều đặc điểm vượt trội, tối ưu hóa cho hiệu suất và độ bền trong môi trường công nghiệp:
- Công nghệ Hall Effect vòng kín (Closed Loop): Cung cấp độ chính xác và độ tuyến tính cao, đồng thời giảm thiểu ảnh hưởng của nhiệt độ và nhiễu bên ngoài.
- Đo lường đa dạng dòng điện: Khả năng đo lường hiệu quả dòng điện DC, AC và xung, mang lại sự linh hoạt cho nhiều ứng dụng khác nhau.
- Cách ly điện an toàn: Đảm bảo an toàn cho mạch điều khiển và người vận hành nhờ khả năng cách ly điện giữa mạch sơ cấp và thứ cấp lên đến 3 kV RMS.
- Độ chính xác cao: Với tổng sai số điển hình chỉ ±0.5% ở dòng điện danh định và độ tuyến tính dưới 0.1%, thiết bị này cung cấp kết quả đo cực kỳ đáng tin cậy.
- Thời gian phản hồi nhanh: Độ trễ (delay time) dưới 1 μs và băng thông tần số rộng từ DC đến 100 kHz, cho phép giám sát các sự kiện dòng điện nhanh chóng và chính xác.
- Thiết kế nhỏ gọn, dễ lắp đặt: Được thiết kế để gắn bảng điều khiển (panel mounted) với nhiều tùy chọn lắp đặt, bao gồm các lỗ bắt vít cho cả vị trí ngang và dọc.
- Khả năng chịu quá tải dòng: Có khả năng chịu dòng quá tải, tăng cường độ bền và tuổi thọ của cảm biến.
- Nhiệt độ hoạt động rộng: Hoạt động ổn định trong dải nhiệt độ từ -10°C đến +70°C.
- Đầu ra dòng điện tiêu chuẩn: Cung cấp tín hiệu đầu ra dòng điện (secondary nominal RMS current 150 mA), dễ dàng tích hợp vào các hệ thống điều khiển.
- Không gây sụt áp trên đường dây chính: Là một cảm biến không tiếp xúc, nó không gây sụt áp hay tổn hao công suất trên mạch sơ cấp.
- Kết nối tiêu chuẩn: Sử dụng đầu nối JST B 3P-VH cho mạch thứ cấp, đảm bảo kết nối chắc chắn và đáng tin cậy.
3. Thông số kỹ thuật chính
- Dòng điện sơ cấp danh định (IPN): 300 A RMS
- Dải đo dòng điện sơ cấp (IPM): 0 đến ±600 A
- Dòng điện thứ cấp danh định (ISN): 150 mA RMS
- Tỷ số vòng dây (NP/NS): 1:2000
- Điện áp nguồn cấp (UC): ±24 V (±5%)
- Dòng tiêu thụ (IC): 26 + IS (mA)
- Tổng sai số (ϵtot): ±0.5% (tại IPN, TA=25°C)
- Sai số tuyến tính (ϵL): < 0.1%
- Độ trôi nhiệt của dòng Offset (IOT): ±0.1 đến ±0.3 mA (-10°C đến +70°C)
- Thời gian trễ (tD): < 1 μs (đến 90% giá trị đầu ra)
- Băng thông tần số (BW): DC đến 100 kHz (-1 dB)
- Điện áp cách ly RMS (Vd): 3 kV (50 Hz, 1 phút)
- Điện áp chịu xung (Vw): 10 kV (1.2/50 μs)
- Nhiệt độ hoạt động: -10°C đến +70°C
- Nhiệt độ lưu trữ: -25°C đến +85°C
- Vật liệu vỏ: Nhựa cách điện được UL 94-V0 công nhận
- Kích thước lỗ xuyên dây sơ cấp: ∅ 20.1 mm
- Khối lượng: 95 g
4. Ứng dụng
Với độ chính xác cao, dải đo rộng và khả năng chịu đựng môi trường khắc nghiệt, LEM LF-305-S/SP16 được ứng dụng trong nhiều lĩnh vực công nghiệp quan trọng:
- Bộ biến tần AC và bộ truyền động động cơ servo: Đo dòng điện chính xác để điều khiển động cơ hiệu quả, đảm bảo hoạt động trơn tru và tối ưu hóa hiệu suất.
- Bộ chuyển đổi tĩnh cho bộ truyền động động cơ DC: Giám sát dòng điện trong các hệ thống điều khiển động cơ DC để duy trì sự ổn định và an toàn.
- Ứng dụng cấp nguồn bằng pin: Đo dòng xả hoặc dòng sạc pin trong các hệ thống lớn, giúp quản lý năng lượng hiệu quả và kéo dài tuổi thọ pin.
- Bộ nguồn liên tục (UPS): Giám sát dòng điện đầu vào và đầu ra của UPS để đảm bảo nguồn điện ổn định và phát hiện lỗi kịp thời.
- Bộ nguồn chế độ chuyển mạch (SMPS): Đo lường dòng điện trong các hệ thống SMPS để kiểm soát hiệu suất và bảo vệ quá dòng.
- Bộ nguồn cho ứng dụng hàn: Giám sát dòng điện hàn, đảm bảo chất lượng mối hàn và an toàn cho thiết bị.
- Hệ thống năng lượng tái tạo: Giám sát dòng điện trong các hệ thống pin mặt trời, tua bin gió, và các bộ biến tần liên quan.
- Tự động hóa công nghiệp: Cung cấp dữ liệu dòng điện chính xác cho PLC, SCADA và các hệ thống điều khiển khác để giám sát và điều khiển quá trình.
