1. Giới thiệu về LEM LF-505-S/SP13

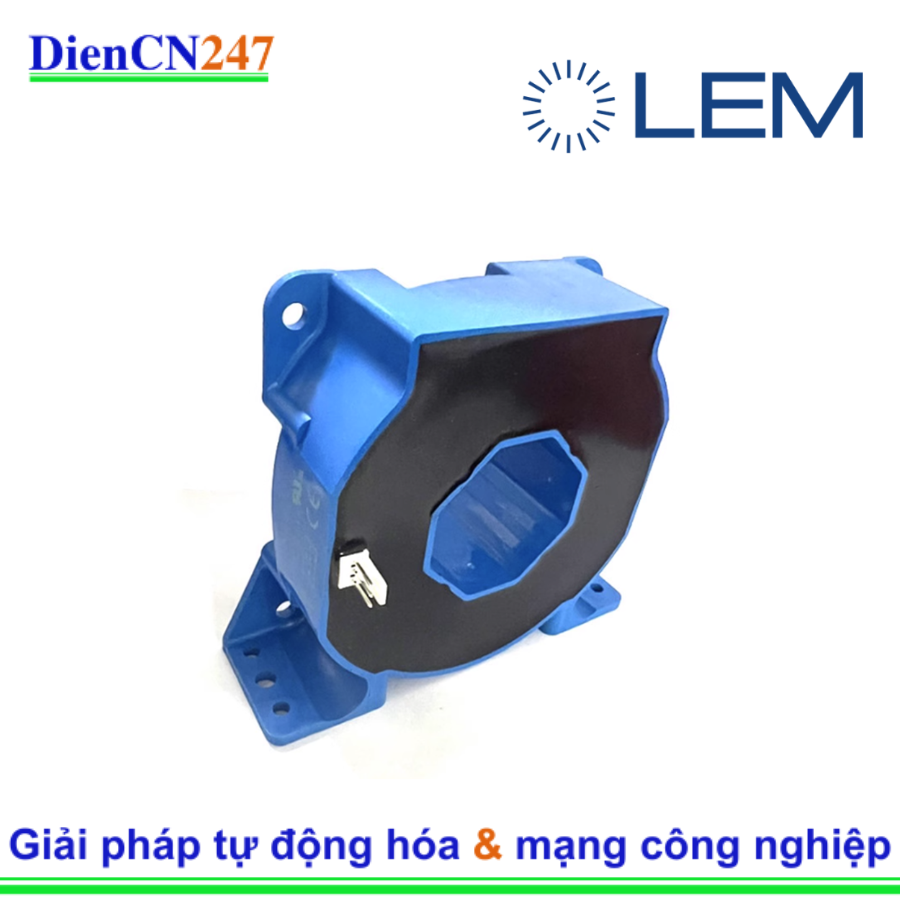

LEM LF-505-S/SP13 là một bộ chuyển đổi dòng điện (current transducer) sử dụng công nghệ Hall effect vòng kín (closed loop), được sản xuất bởi LEM, một công ty hàng đầu thế giới về cảm biến dòng điện và điện áp.
Cảm biến này được thiết kế để đo lường chính xác các dòng điện một chiều (DC), xoay chiều (AC), và xung (pulsed), với khả năng cách ly điện hoàn toàn giữa mạch sơ cấp (dòng điện cần đo) và mạch thứ cấp (mạch điện tử của cảm biến). Công nghệ vòng kín giúp LF-505-S/SP13 đạt được độ chính xác cao, độ tuyến tính tuyệt vời và độ trôi nhiệt thấp, làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng công nghiệp đòi hỏi sự tin cậy và hiệu suất cao.
2. Đặc trưng nổi bật
LEM LF-505-S/SP13 sở hữu nhiều đặc điểm vượt trội, tối ưu hóa cho hiệu suất và độ bền trong môi trường công nghiệp:
- Công nghệ Hall Effect vòng kín (Closed Loop): Cung cấp độ chính xác và độ tuyến tính cao, đồng thời giảm thiểu ảnh hưởng của nhiệt độ và nhiễu bên ngoài.
- Đo lường đa dạng dòng điện: Khả năng đo lường hiệu quả dòng điện DC, AC và xung, mang lại sự linh hoạt cho nhiều ứng dụng khác nhau.
- Cách ly điện an toàn: Đảm bảo an toàn cho mạch điều khiển và người vận hành nhờ khả năng cách ly điện giữa mạch sơ cấp và thứ cấp lên đến 3 kV RMS.
- Độ chính xác cao: Với tổng sai số điển hình chỉ ±0.4% (hoặc ±0.6% tùy phiên bản và điều kiện) và độ tuyến tính dưới 0.1%, thiết bị này cung cấp kết quả đo cực kỳ đáng tin cậy.
- Thời gian phản hồi nhanh: Độ trễ (response time) dưới 1 μs và băng thông tần số rộng từ DC đến 100 kHz, cho phép giám sát các sự kiện dòng điện nhanh chóng và chính xác.
- Thiết kế nhỏ gọn, dễ lắp đặt: Được thiết kế để gắn bảng điều khiển (panel mounted) với nhiều tùy chọn lắp đặt, bao gồm các lỗ bắt vít cho cả vị trí ngang và dọc. Lỗ xuyên dây sơ cấp có kích thước 30 x 10 mm.
- Khả năng chịu quá tải dòng: Có khả năng chịu dòng quá tải, tăng cường độ bền và tuổi thọ của cảm biến.
- Nhiệt độ hoạt động rộng: Hoạt động ổn định trong dải nhiệt độ từ -10°C đến +70°C.
- Đầu ra dòng điện tiêu chuẩn: Cung cấp tín hiệu đầu ra dòng điện (secondary nominal RMS current 100 mA), dễ dàng tích hợp vào các hệ thống điều khiển.
- Không gây sụt áp trên đường dây chính: Là một cảm biến không tiếp xúc, nó không gây sụt áp hay tổn hao công suất trên mạch sơ cấp.
3. Thông số kỹ thuật chính
- Dòng điện sơ cấp danh định (IPN): 500 A RMS
- Dải đo dòng điện sơ cấp (IP): 0 đến ±1286 A
- Dòng điện thứ cấp danh định (ISN): 100 mA RMS
- Tỷ số chuyển đổi (KN): 1:5000
- Điện áp nguồn cấp (VC): ±24 V (±5%) (một số phiên bản có thể hỗ trợ ±15 V đến ±24 V)
- Dòng tiêu thụ (IC): 33 + IS (mA)
- Sai số tuyến tính (ϵL): < 0.1%
- Dòng Offset (IO): ±0.4 mA (tại IP=0, TA=25°C)
- Độ trôi nhiệt của dòng Offset (IOT): ±0.2 đến ±0.4 mA (-10°C đến +70°C)
- Thời gian phản hồi (tr): < 1 μs (đến 90% của IPN)
- Tốc độ thay đổi dòng điện theo dõi chính xác (di/dt): > 100 A/μs
- Băng thông tần số (f): DC đến 100 kHz (-1 dB)
- Nhiệt độ hoạt động môi trường (TA): -10°C đến +70°C
- Nhiệt độ lưu trữ môi trường (TS): -25°C đến +85°C
- Điện áp cách ly RMS (Vd): 3 kV (50 Hz, 1 phút)
- Điện áp chịu xung (Vw): 10.8 kV (1.2/50 μs)
- Khoảng cách rò (Creepage distance): 13.3 mm
- Khoảng cách không khí (Clearance distance): 12.25 mm
- Kích thước lỗ xuyên dây sơ cấp: 30 x 10 mm
- Khối lượng: 95 g
4. Ứng dụng
Với khả năng đo dòng điện cao, độ chính xác và độ bền vượt trội, LEM LF-505-S/SP13 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và tự động hóa:
- Bộ biến tần AC và bộ truyền động động cơ servo: Đo dòng điện chính xác để điều khiển động cơ hiệu quả, đặc biệt trong các hệ thống công suất lớn.
- Bộ chuyển đổi tĩnh cho bộ truyền động động cơ DC: Giám sát dòng điện trong các hệ thống điều khiển động cơ DC, đảm bảo hoạt động ổn định và an toàn.
- Ứng dụng cấp nguồn bằng pin: Đo dòng xả hoặc dòng sạc pin trong các hệ thống pin công suất lớn, giúp quản lý năng lượng hiệu quả và kéo dài tuổi thọ pin.
- Bộ nguồn liên tục (UPS): Giám sát dòng điện đầu vào và đầu ra của UPS để đảm bảo nguồn điện ổn định và phát hiện lỗi kịp thời trong các hệ thống điện dự phòng quan trọng.
- Bộ nguồn chế độ chuyển mạch (SMPS): Đo lường dòng điện trong các hệ thống SMPS để kiểm soát hiệu suất và bảo vệ quá dòng.
- Bộ nguồn cho ứng dụng hàn: Giám sát dòng điện hàn, đảm bảo chất lượng mối hàn và an toàn cho thiết bị.
- Hệ thống năng lượng tái tạo: Giám sát dòng điện trong các bộ biến tần năng lượng mặt trời, bộ điều khiển sạc pin gió và các ứng dụng liên quan.
- Tự động hóa công nghiệp: Cung cấp dữ liệu dòng điện chính xác cho PLC, SCADA và các hệ thống điều khiển khác để giám sát và điều khiển quá trình trong các nhà máy và cơ sở sản xuất.
- Ứng dụng đường sắt (Railway): Có thể được sử dụng trong các lắp đặt cố định hoặc ven đường ray cũng như trên tàu (traction), bao gồm biến tần một hoặc ba pha, bộ băm xung đẩy và phanh, bộ chuyển đổi đẩy, bộ chuyển đổi phụ trợ, và bộ sạc pin.
