LS 1679 (589220-3B) Heidenhain Vietnam | BỘ MÃ HÓA TUYẾN TÍNH | DienCN247
1. Giới thiệu

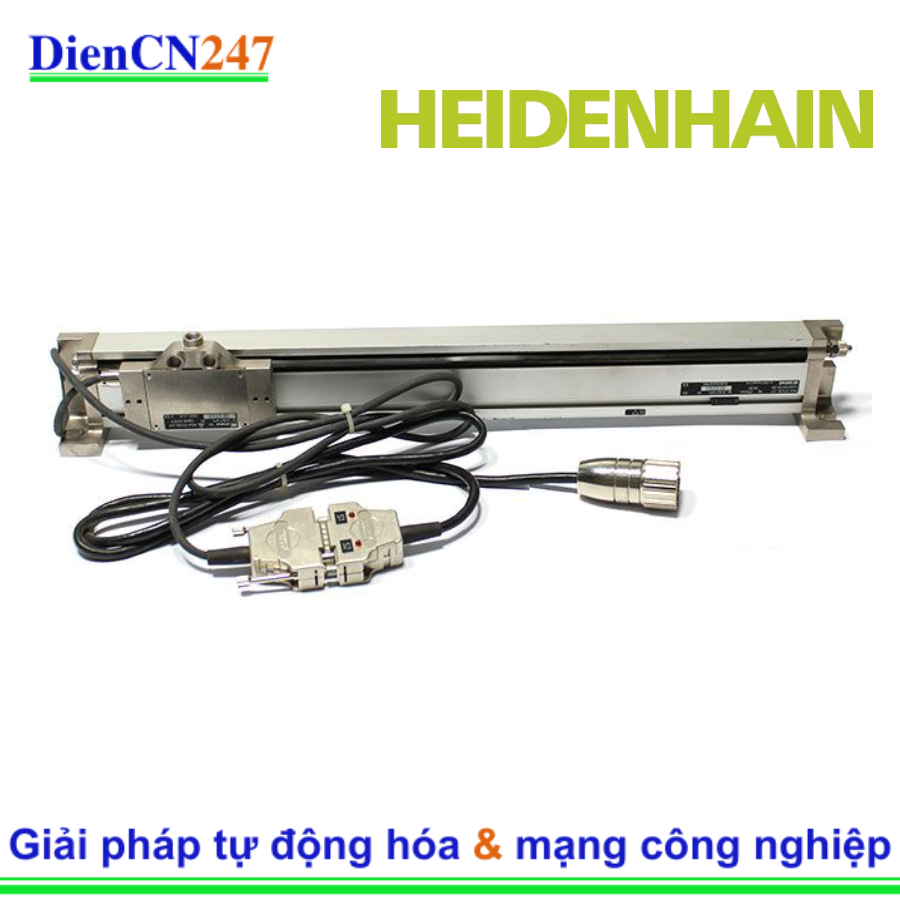

Heidenhain LS 1679 là một bộ mã hóa tuyến tính gia tăng (incremental linear encoder) hiệu suất cao, được thiết kế để đo lường chính xác vị trí trong các ứng dụng công nghiệp. Thiết bị này nổi bật với độ bền và độ tin cậy, là giải pháp lý tưởng cho các hệ thống đòi hỏi độ chính xác cao như máy công cụ, thiết bị đo lường và hệ thống tự động hóa.
2. Đặc trưng nổi bật
- Bộ mã hóa tuyến tính gia tăng: Cung cấp tín hiệu vị trí dựa trên các bước đo lường.
- Độ phân giải cao: Có khả năng đo với bước đo 5 µm hoặc 1 µm (sau đánh giá 4 lần), tùy thuộc vào cấu hình.
- Thước đo bằng kính với vạch chia DIADUR: Đảm bảo độ chính xác và ổn định cao.
- Hệ thống dẫn hướng con lăn tích hợp không mài mòn: Sử dụng vòng bi thép trên các thanh thép, giúp duy trì độ chính xác và tuổi thọ lâu dài.
- Dung sai lắp đặt lớn: Cho phép lắp đặt dễ dàng hơn khi kết nối bằng thanh nối (coupling rod) hoặc thanh lò xo (spring rod).
- Vạch tham chiếu có thể lựa chọn: Vạch tham chiếu được đặt cách 35 mm từ đầu hoặc cuối chiều dài đo, hoặc có thể lựa chọn mỗi 50 mm qua nam châm.
- Tín hiệu đầu ra TTL: Giao diện tín hiệu TTL tiêu chuẩn, tương thích với nhiều hệ thống điều khiển.
- Thiết kế bền bỉ: Đạt chuẩn bảo vệ IP53 (khi lắp đặt theo hướng dẫn), chống bụi và nước bắn vào.
3. Thông số kỹ thuật
- Tiêu chuẩn đo lường: Thước kính với vạch chia DIADUR.
- Hệ số giãn nở tuyến tính: α_therm ≈ (8 ±1) · 10^–6 K^–1.
- Cấp độ chính xác: ±10 µm.
- Chiều dài đo (ML*): Các tùy chọn từ 70 mm đến 470 mm (ví dụ: 70, 120, 170, 220, 270, 320, 370, 420, 470 mm).
- Vạch tham chiếu*: Một vạch, nằm cách 35 mm từ đầu hoặc cuối chiều dài đo, hoặc có thể lựa chọn qua nam châm mỗi 50 mm.
- Giao diện: TTL.
- Bước đo (sau đánh giá 4 lần): 5 µm hoặc 1 µm.
- Độ tách cạnh (Edge separation a): ≥ 1.6 µs (đối với 5 µm) và ≥ 0.8 µs (đối với 1 µm).
- Kết nối điện: Cáp kết nối, đầu ra cáp ở khối lắp đặt, bên trái hoặc bên phải.
- Chiều dài cáp*: 3 m/6 m.
- Phần tử kết nối*: Với đầu nối đực 12 chân, hoặc đầu nối D-sub 9 chân.
- Nguồn điện (không tải): DC 5 V ±0.25 V / < 120 mA.
- Tốc độ di chuyển: ≤ 60 m/phút.
- Lực di chuyển yêu cầu: ≤ 5 N.
- Độ rung: 55 Hz đến 2000 Hz (EN 60 068-2-6) – Gia tốc ≤ 150 m/s².
- Chấn động: 11 ms (EN 60 068-2-27) – Gia tốc ≤ 300 m/s².
- Gia tốc trong hướng đo: ≤ 30 m/s².
- Nhiệt độ hoạt động: 0 °C đến +50 °C.
- Bảo vệ: IP53 (khi lắp đặt theo hướng dẫn).
- Khối lượng: 0.46 kg + 1.34 kg/m chiều dài đo.
- Kết nối đơn vị quét*: Bằng thanh nối (phụ kiện) hoặc thanh lò xo.
4. Ứng dụng
Heidenhain LS 1679 được ứng dụng rộng rãi trong các lĩnh vực đòi hỏi độ chính xác cao về đo lường vị trí, bao gồm:
- Máy công cụ: Đảm bảo định vị chính xác của các trục máy trong máy phay, máy tiện, máy mài,... giúp nâng cao chất lượng gia công.
- Hệ thống đo lường: Sử dụng trong các thiết bị đo lường chính xác như máy đo tọa độ (CMM) để kiểm tra kích thước và hình dạng của chi tiết.
- Thiết bị sản xuất tự động: Giám sát và điều khiển vị trí trong các dây chuyền sản xuất tự động, robot công nghiệp.
- Công nghiệp điện tử: Trong các máy lắp ráp linh kiện điện tử, máy kiểm tra mạch in (PCB inspection) cần độ chính xác cao.
- Các ứng dụng R&D: Trong các phòng thí nghiệm nghiên cứu và phát triển cần đo lường vị trí với độ phân giải cao.
