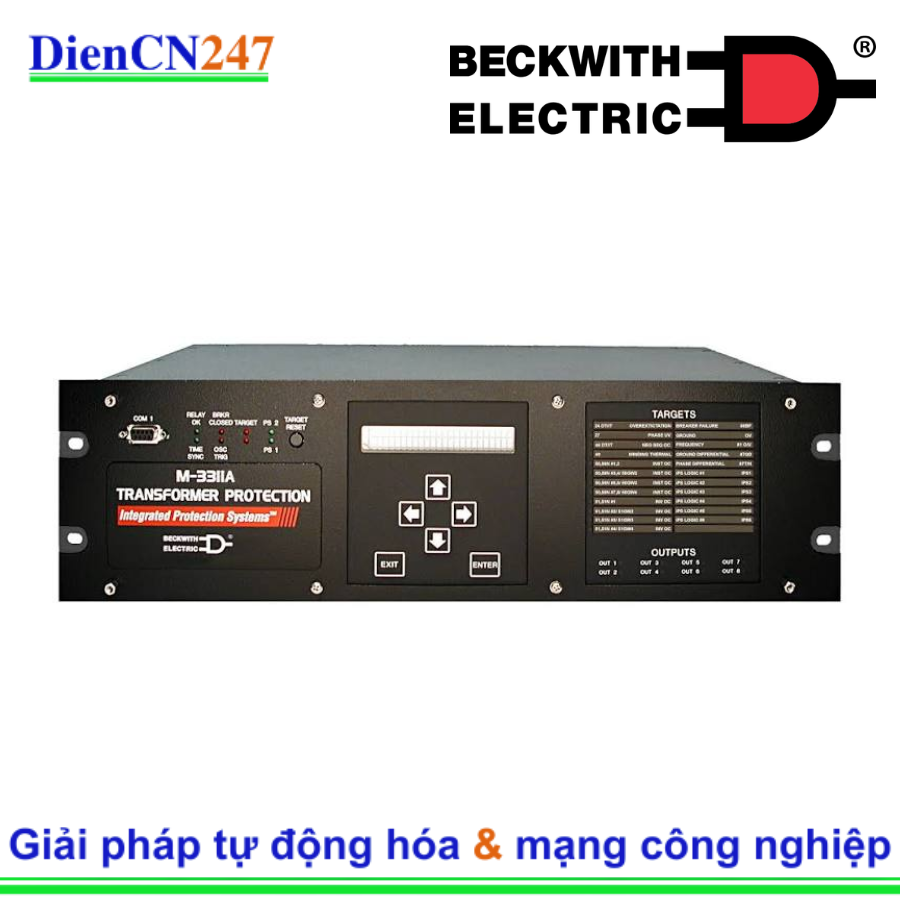

1. Giới thiệu M-3311A Beckwith Electric

Rơ le M-3311A Beckwith Electric là thiết bị kỹ thuật số cao cấp. Sản phẩm chuyên dụng để bảo vệ máy biến áp công suất lớn. Thiết bị giúp nâng cao độ tin cậy hệ thống điện truyền tải. M-3311A tích hợp nhiều chức năng giám sát thông minh. Rơ le hỗ trợ bảo vệ tối ưu cho hệ thống phân phối. Thiết bị đảm bảo an toàn tuyệt đối trước mọi sự cố điện. Đây là giải pháp hoàn hảo cho các nhà máy điện hiện nay.

2. Đặc trưng

• Hỗ trợ bảo vệ toàn diện cho máy biến áp từ hai đến bốn cuộn dây.
• Tích hợp chức năng bảo vệ vi sai và bảo vệ dự phòng linh hoạt.
• Khả năng giám sát điện áp kết hợp kiểm soát tần số chính xác cao.
• Hệ thống tự động ghi lại các dạng sóng khi xảy ra sự cố.
• Thiết bị tích hợp sẵn thuật toán thông minh IPSlogic tối ưu vận hành.
• Giao diện HMI thân thiện giúp người dùng dễ dàng thao tác cấu hình.
• Hỗ trợ lưu trữ đến tám mục tiêu sự cố trong bộ nhớ.
• Thiết kế dạng bo mạch có thể tháo rời rất tiện lợi.

3. Thông số kỹ thuật

• Model sản phẩm là M-3311A thuộc thương hiệu danh tiếng Beckwith Electric.
• Trọng lượng thiết bị đạt khoảng mười sáu lb tương đương bảy kg.
• Kích thước lắp đặt tiêu chuẩn tủ rack mười chín inch phổ biến.
• Tần số hoạt động định mức linh hoạt ở mức 50 Hz hoặc 60 Hz.
• Số lượng ngõ vào cấu hình gồm sáu đầu vào lập trình được.
• Số lượng ngõ ra điều khiển gồm tám đầu ra lập trình được.
• Cổng giao tiếp truyền thông tiêu chuẩn gồm hai RS-232 và một RS-485.
• Giao thức kết nối hỗ trợ Modbus, DNP3 và chuẩn IEC 61850.
• Đồng bộ thời gian thực thông qua tín hiệu độ chính xác cao IRIG-B.

4. Ứng dụng

• Bảo vệ các loại máy biến áp lực trong trạm truyền tải.
• Ứng dụng quản lý an toàn tại các trạm phân phối điện.
• Vận hành an toàn trong nhà máy thủy điện và nhiệt điện.
• Giám sát hệ thống năng lượng tái tạo như điện mặt trời, điện gió.
• Bảo vệ lưới điện tại các nhà máy công nghiệp quy mô lớn.
• Kết nối đồng bộ dữ liệu với hệ thống SCADA và DCS.
• Tự động sa thải phụ tải khi phát hiện bất thường tần số.
• Ngăn ngừa hư hỏng nghiêm trọng nhờ tính năng phát hiện lỗi dòng.

5. Bài viết khác

 lucjhq 1 100% US Origin - jele

Beckwith Electric Vietnam - Beckwith-Electric-Vietnam - BeckwithElectric-Vietnam

Code: Beckwith M-3311A Digital Relay
Beckwith Transformer Protection Relay - Đây là một thiết bị bảo vệ tích hợp (Integrated Protection System® - Rờ Le Kỹ Thuật Số
Beckwith M-3311A Transformer Protection Relay

M-3311A-S2505HHA1TH0H10-0 Transformer Protection Relay

Standard Material : N

Ord Notes:

Transformer Protection System

Model/Series: M-3311A

Standard or Expanded: STANDARD, NO ADDL I/O

Restraint Windings: 2 WINDINGS, 1 GROUND

Operating Frequency: 50 Hz

Voltage Inputs: 0 VOLTAGE INPUTS

Current XFMR Secondary Ratings: 5A NOMINAL CT

Power Input Ratings: HIGH VOLT PWR

Redundant Power Supply: HIGH VOLT REDUNDANT

Trip Circuit Monitoring Input: 250 VDC

Phase Rotation: A-B-C PHASE

Target Option: TARGET OPTION

Human-Machine Interface (HMI): HMI OPTION

Ethernet Selection: NO ETHERNET MODBUS & DNP

Mounting Options: 19" RACK MOUNT

Note: the M-3310 and M-3311 models have been discontinued.   The direct replacement for these models is the M-3311A.
