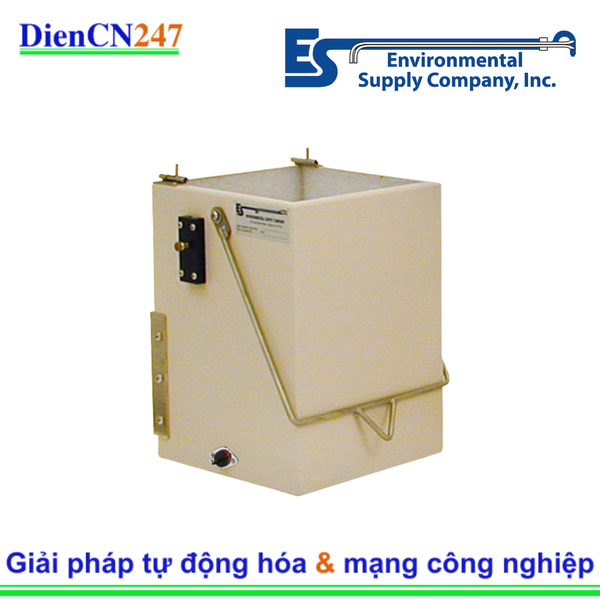

1. Giới thiệu về M5-CB04 ESC-Environmental Supply

M5-CB04 là viết tắt của Method 5 - Cold Box - 4 Impingers (Hộp Lạnh Phương pháp 5 - 4 Ống Hấp thụ).

Thiết bị này là một hộp cách nhiệt được thiết kế đặc biệt để chứa các ống hấp thụ (impingers) bằng thủy tinh trong quá trình lấy mẫu khí thải. Mục đích chính của M5-CB04 là duy trì nhiệt độ thấp (thường là gần 0°C) cho các dung dịch trong ống hấp thụ bằng cách sử dụng đá (thường là đá cục hoặc đá khô). Việc làm lạnh này là bắt buộc theo Phương pháp EPA 5 để ngưng tụ hơi nước và các chất bán bay hơi (semi-volatile) từ dòng khí mẫu sau khi chúng đã đi qua bộ lọc bụi.

2. Đặc trưng nổi bật

• Thiết kế chuyên dụng: Được thiết kế để chứa 4 ống hấp thụ (impingers), đây là cấu hình tiêu chuẩn cho nhiều phương pháp lấy mẫu EPA, bao gồm Method 5.
• Cách nhiệt hiệu quả: Sử dụng lớp cách nhiệt chống nước (Waterproof Insulation) hoặc bọt xốp ô kín (Closed Cell Foam Insulation) chất lượng cao, giúp duy trì nhiệt độ lạnh ổn định trong suốt quá trình lấy mẫu kéo dài.
• Kết cấu bền bỉ: Vỏ hộp thường được làm từ vật liệu chắc chắn (như nhôm hàn hoặc thép không gỉ), với các góc được hàn kín hoàn toàn (fully welded) để tăng cường độ bền và chịu được trọng lượng tăng thêm của đá và nước.
• Tính năng tiện lợi: Thường có tay cầm bằng thép không gỉ và cơ chế khóa lò xo để gắn chặt vào Hộp Lọc Gia nhiệt (Heated Filter Box - M5-HB) tạo thành một khối lấy mẫu hoàn chỉnh.
• Khả năng thoát nước: Có ống thoát nước tích hợp (Built-in Drain) với gioăng đệm để dễ dàng xả nước đá tan chảy ra ngoài mà không làm ảnh hưởng đến môi trường lấy mẫu.

3. Thông số kỹ thuật chính

• Tên gọi: Cold Box / Hộp Lạnh cho ống hấp thụ.
• Mã sản phẩm: M5-CB04.
• Dung tích: Được thiết kế để chứa 4 ống hấp thụ (impingers).
• Vật liệu: Thường là Nhôm hàn hoặc Thép không gỉ (Stainless Steel).
• Kích thước (Bên ngoài - OD): Khoảng $9-1/2" L \times 9-1/2" W \times 13" H$ (tương đương khoảng $24cm \times 24cm \times 33cm$).
• Trọng lượng: Khoảng 8 lb (tương đương khoảng 3.6 kg) khi rỗng.

Lưu ý: Các thông số này có thể thay đổi nhỏ tùy theo phiên bản nâng cấp của ESC nhưng luôn duy trì khả năng chứa 4 ống hấp thụ.

4. Ứng dụng chính

M5-CB04 đóng vai trò quan trọng trong việc đảm bảo tính chính xác của dữ liệu mẫu trong kiểm nghiệm môi trường:

• Lấy mẫu EPA Method 5: Là thành phần bắt buộc của bộ thiết bị lấy mẫu Phương pháp 5 để ngưng tụ hơi nước và thu thập các chất ngưng tụ được trong phần phía sau bộ lọc (Back-half Catch).
• Kiểm soát nhiệt độ: Giúp duy trì nhiệt độ của các ống hấp thụ dưới $20^\circ C$ và nhiệt độ của ống cuối cùng dưới $0^\circ C$ (đảm bảo bằng việc thêm đá), đây là yêu cầu nghiêm ngặt của EPA để xác định lượng hơi ẩm trong dòng khí thải.
• Các phương pháp khác: Hộp lạnh này cũng được sử dụng trong các phương pháp lấy mẫu phức tạp hơn cần ngưng tụ chất ô nhiễm, chẳng hạn như:
  • EPA Method 23 (Dioxin/Furan).
  • EPA Method 29 (Kim loại nặng).
  • EPA Method 0010/0030 (Lấy mẫu hợp chất hữu cơ bán bay hơi).

M5-CB04 đảm bảo môi trường lạnh cần thiết cho các phản ứng hóa học hoặc quá trình vật lý (ngưng tụ) diễn ra như quy định trong tiêu chuẩn lấy mẫu.
