1. Giới thiệu Module Điều khiển MD-1.Z

MD-1.Z là một phiên bản then chốt thuộc dòng module điều khiển ngưỡng MD-1 của GAZEX. Nhiệm vụ chính của nó là giám sát tín hiệu liên tục từ một máy dò khí hai ngưỡng (như DG/F, DEX/F, DG.EN) được kết nối.

Đặc trưng bởi chữ "Z" (Zawór - Van), MD-1.Z không chỉ đơn thuần là bộ cảnh báo mà còn là đơn vị kiểm soát an toàn tích cực. Khi phát hiện nồng độ khí vượt ngưỡng, module này sẽ phát tín hiệu cảnh báo tại chỗ và ngay lập tức gửi lệnh ngắt nguồn cấp khí chính, giúp ngăn ngừa thảm họa cháy nổ hoặc ngộ độc.

2. Đặc trưng Kỹ thuật Nổi bật

MD-1.Z mang lại độ tin cậy cao cho các hệ thống an toàn khí với các tính năng độc đáo:

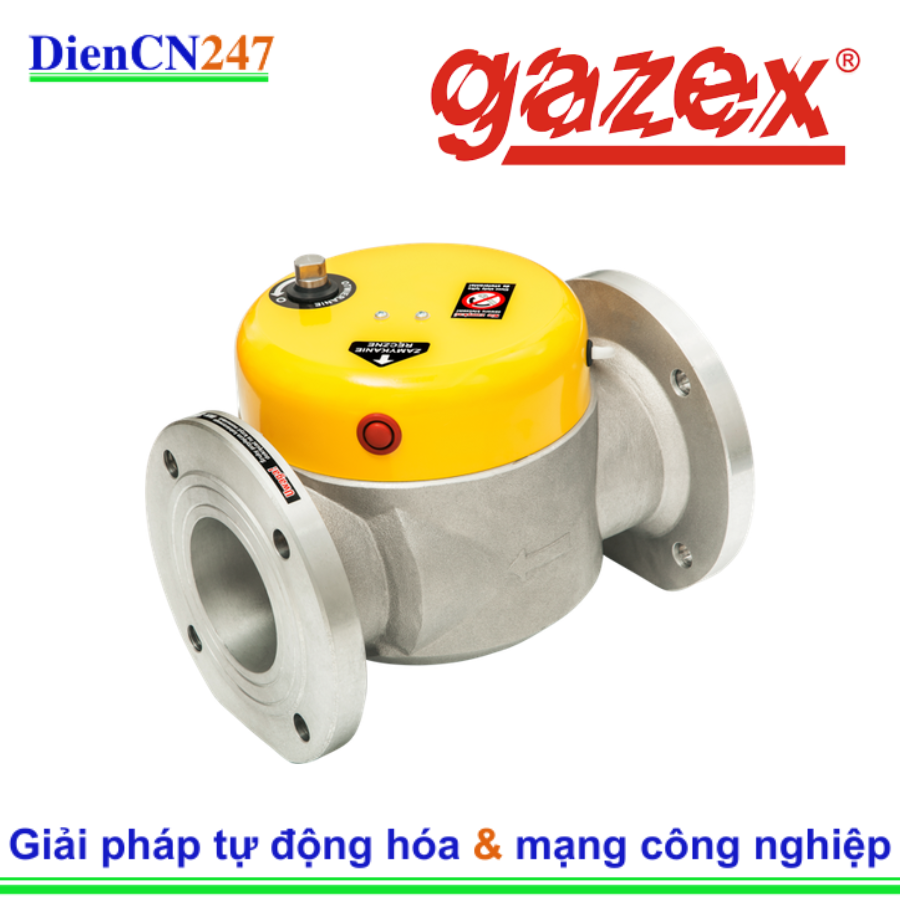

• Điều khiển Van Ngắt Khí Trực tiếp: Được trang bị đầu ra dòng điện cao 12 V DC chuyên dụng để điều khiển trực tiếp van ngắt khí điện từ (thường là van loại MAG-3 của GAZEX), bao gồm cả tính năng kiểm soát kết nối để đảm bảo van luôn sẵn sàng hoạt động.
• Tự động Dự phòng Nguồn: Phiên bản MD-1.Z (sử dụng nguồn 230 V AC) có ắc quy dự phòng tích hợp, cho phép duy trì nguồn cấp cho module và van ngắt khí trong khoảng 1 giờ khi xảy ra sự cố mất điện, đảm bảo khả năng ngắt khí khẩn cấp ngay cả trong tình huống mất điện.
• Đầu ra Điều khiển Đa dạng: Cung cấp hai đầu ra rơ-le (relay) tiếp điểm cách ly điện (thường là A1 và A2) để điều khiển các thiết bị ngoại vi như quạt thông gió, thiết bị HVAC hoặc bảng thông tin.
• Báo hiệu Cảnh báo Tại chỗ: Tích hợp còi báo động âm thanh và đèn báo quang học trên mặt trước, cung cấp cảnh báo trực quan và âm thanh về trạng thái hoạt động, cảnh báo và lỗi.
• Bộ nhớ Sự kiện: MD-1.Z có bộ nhớ trong không thể xóa, lưu trữ đến 2000 sự kiện gần nhất về cảnh báo và lỗi hệ thống, phục vụ cho việc kiểm tra và phân tích sau sự cố.
• Tùy chọn Mở rộng (MD-1.Z/M): Phiên bản này bổ sung thêm cổng RS-485 (MODBUS RTU), cho phép module được tích hợp vào các Hệ thống Phát hiện Khí Kỹ thuật số lớn hơn hoặc kết nối với PC để cấu hình chuyên sâu.

3. Thông số Kỹ thuật Cơ bản

• Số Lượng Kênh: 1 (Hỗ trợ 1 máy dò hai ngưỡng).
• Nguồn Cấp Chính: 230 V AC (±10%, 50 Hz) hoặc 24 V DC (đối với phiên bản MD-1.ZA24).
• Nguồn Dự phòng: Tích hợp ắc quy (thời gian hoạt động khoảng 1 giờ).
• Đầu ra Điều khiển Van: Đầu ra dòng điện cao 12 V DC (có kiểm soát kết nối).
• Đầu ra Rơ-le (Tiếp điểm): 2 (cho cảnh báo A1 và A2) và 1 (FAULT).
• Kích thước (Xấp xỉ): 165 mm (R)×190 mm (C)×90 mm (S).
• Vỏ Bảo vệ: Đạt chuẩn IP54 (chống bụi và nước bắn).

4. Ứng dụng Thực tiễn

MD-1.Z là giải pháp lý tưởng cho những nơi mà việc ngắt nguồn cấp khí là biện pháp an toàn bắt buộc và cần sự độc lập về nguồn điện:

• Phòng Nồi hơi và Trung tâm Năng lượng: Giám sát rò rỉ khí tự nhiên (Methane) hoặc LPG trong các hệ thống sưởi ấm lớn, đảm bảo van ngắt khí hoạt động ngay lập tức khi phát hiện nguy cơ, kể cả khi hệ thống điện chính bị lỗi.
• Khu vực Thương mại và Nhà ở Cao tầng: Lắp đặt trong các hệ thống gas trung tâm để cung cấp giải pháp an toàn khí độc lập, tuân thủ các quy định về Active Gas Safety System (ASBIGR◯).
• Nhà hàng và Bếp Công nghiệp: Kiểm soát khí gas nấu ăn, kết hợp với van MAG-3 để tự động ngắt nguồn cấp khí khi có rò rỉ hoặc khi hệ thống báo cháy chính được kích hoạt.
• Hệ thống An toàn Khí Độc lập: Cung cấp lớp bảo vệ toàn diện, từ phát hiện đến hành động ngắt khí khẩn cấp, cho một khu vực riêng lẻ.
