1. Giới Thiệu

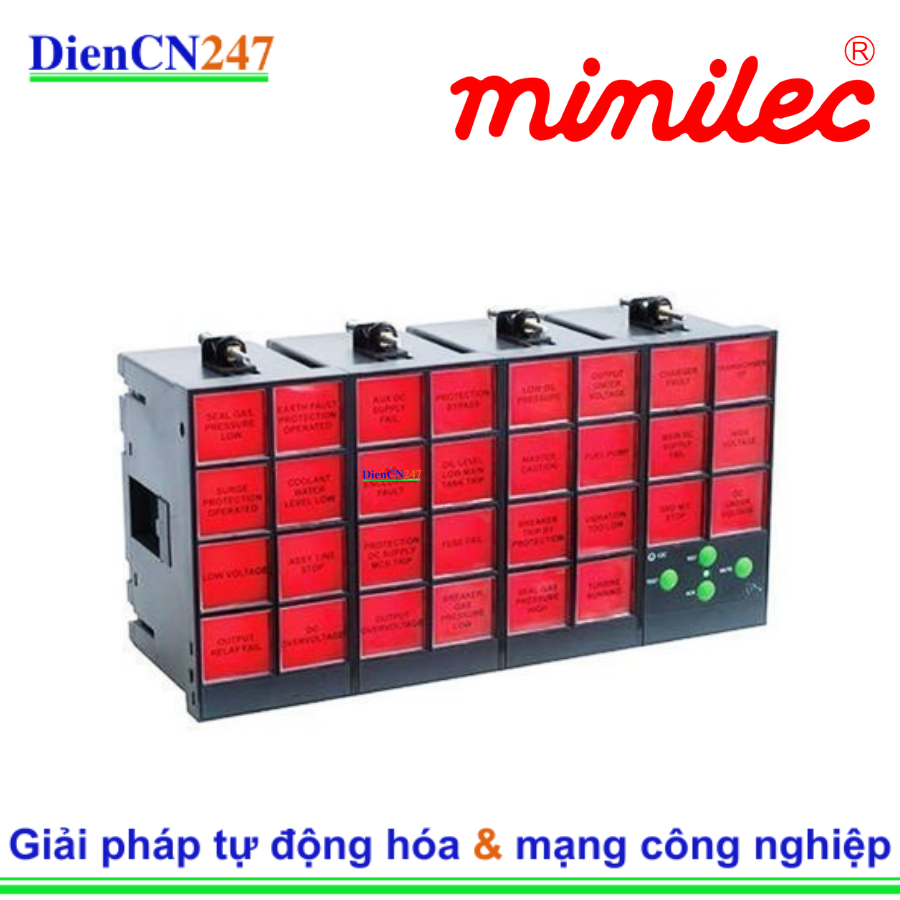

Minilec MBAS 9400 là một hệ thống cảnh báo sự cố dựa trên vi xử lý (microprocessor-based), được thiết kế để giám sát liên tục các thông số và trạng thái trong các nhà máy, quy trình công nghiệp. Chức năng chính của nó là phát hiện các lỗi hoặc điều kiện bất thường và thông báo cho người vận hành thông qua các chỉ báo trực quan (đèn LED) và tín hiệu âm thanh. MBAS 9400 giúp duy trì hoạt động an toàn và hiệu quả của nhà máy bằng cách cảnh báo kịp thời về các vấn đề, cho phép người vận hành phản ứng nhanh chóng để ngăn chặn hư hỏng hoặc gián đoạn.
2. Đặc Trưng Nổi Bật
Minilec MBAS 9400 sở hữu nhiều đặc điểm quan trọng, giúp nó trở thành một lựa chọn đáng tin cậy trong ngành công nghiệp:
- Thiết kế dựa trên vi xử lý: Mang lại độ chính xác, tin cậy cao và khả năng lập trình linh hoạt.
- Hiển thị cửa sổ LED: Sử dụng đèn LED siêu sáng, tiết kiệm năng lượng cho mỗi cửa sổ cảnh báo, giúp dễ dàng nhận biết trạng thái lỗi ngay cả trong điều kiện ánh sáng yếu. Các cửa sổ này có thể có nhiều màu sắc (đỏ, vàng, hổ phách, xanh lá, trắng, xanh dương) và thường có thể thay thế từ phía trước.
- Khả năng lập trình tại chỗ: Cho phép người dùng tùy chỉnh các chuỗi cảnh báo (alarm sequences) theo tiêu chuẩn ISA (ví dụ: S1, S2, S3, S4) hoặc các chuỗi tùy chỉnh khác, giúp máy phù hợp với nhiều ứng dụng khác nhau.
- Miễn nhiễm nhiễu cao: Thiết kế với khả năng chống nhiễu/cách ly cao, đảm bảo hoạt động ổn định trong môi trường công nghiệp ồn ào về điện.
- Nguồn cấp đa dạng: Hỗ trợ nhiều dải điện áp cung cấp khác nhau (AC hoặc DC), mang lại sự linh hoạt trong lắp đặt.
- Đầu vào cách ly quang (Opto-isolated inputs): Bảo vệ mạch điều khiển khỏi các sự cố về điện từ các tín hiệu đầu vào lỗi.
- Phát hiện lỗi đầu tiên: Một số model có khả năng hiển thị lỗi đầu tiên xảy ra, giúp xác định nguyên nhân gốc rễ của sự cố.
- Rơ le đầu ra: Có rơ le đầu ra cho còi báo động bên ngoài (Audible Hooter) và có thể có thêm rơ le thứ ba cho các chức năng bổ sung như "Ring back hooter" hoặc "Supervisory control".
- Thiết kế nhỏ gọn và mô-đun: Với các kích thước cửa sổ khác nhau (ví dụ: 30x30mm hoặc 30x65mm) và khả năng mở rộng số lượng cửa sổ (từ 4 đến 32 cửa sổ hoặc hơn), dễ dàng tích hợp vào các bảng điều khiển.
- Tính năng tự giám sát (Watchdog LED): Đèn LED giám sát hoạt động của hệ thống, tăng cường độ tin cậy.
- Tùy chọn giao tiếp: Có thể tích hợp cổng RS232/RS485 (Modbus RTU/ASCII Protocol) để kết nối với PLC, SCADA hoặc hệ thống điều khiển trung tâm.
3. Thông Số Kỹ Thuật
Dưới đây là các thông số kỹ thuật tiêu biểu của Minilec MBAS 9400 (Lưu ý: Các thông số cụ thể có thể khác nhau tùy thuộc vào số lượng cửa sổ và các tùy chọn được chọn. Luôn tham khảo datasheet chính thức của Minilec cho model cụ thể):
- Thiết kế: Dựa trên vi xử lý (Microprocessor based).
- Số lượng cửa sổ (Windows): Phổ biến từ 4, 6, 8, 12, 16, 18, 22, 24, 32 cửa sổ.
- Kích thước cửa sổ: 30 x 30 mm hoặc 30 x 65 mm.
- Điện áp cung cấp phụ trợ (Auxiliary Supply):
- DC: 24V DC, 30V DC, 48V DC, hoặc dải rộng 20-60V DC.
- AC: 90-270V AC/DC hoặc 230V AC (50/60 Hz ±3%).
- Đầu vào lỗi (Fault Inputs):
- Dạng tiếp điểm khô (Potential free dry contacts).
- Cấu hình NO/NC (thường mở/thường đóng) có thể lựa chọn.
- Đầu vào cách ly quang.
- Đầu ra rơ le:
- Rơ le còi báo động bên ngoài (External Audible Hooter) - 1 CO (Changeover) contact.
- Tùy chọn rơ le thứ 3 (Ring back hooter / Supervisory control).
- Tiếp điểm rơ le: 5A @ 230V AC (tải điện trở).
- Chỉ báo hiển thị: Đèn LED siêu sáng hiệu suất cao, tiêu thụ điện năng thấp.
- Màu sắc đèn LED: Đỏ, Vàng, Hổ phách, Xanh lá, Trắng, Xanh dương.
- Tần số nhấp nháy: Nhanh (60 nháy/phút), Chậm (30 nháy/phút), hoặc các chuỗi tùy chỉnh.
- Công suất tiêu thụ: Tối đa 1.5 Watts mỗi cửa sổ.
- Nhiệt độ hoạt động: 0°C đến 60°C.
- Cổng giao tiếp (tùy chọn): RS232 / RS485 (Modbus RTU/ASCII).
- Chức năng tùy chọn: Manned/Unmanned function, Fault Follower contact output (NO/NC), chỉ báo lỗi AC/DC nguồn cấp.
- Kích thước tổng thể (HxWxD): Tùy thuộc vào số lượng cửa sổ và kiểu khung.
- Tiêu chuẩn: Có sẵn các sản phẩm đạt chuẩn CE theo yêu cầu.
4. Ứng Dụng
Minilec MBAS 9400 được ứng dụng rộng rãi trong nhiều ngành công nghiệp để giám sát và cảnh báo các điều kiện bất thường:
- Nhà máy điện và trạm biến áp: Giám sát trạng thái của máy cắt, máy biến áp, rơ le bảo vệ, thiết bị đóng cắt.
- Ngành dầu khí: Giám sát các trạm bơm, đường ống dẫn, hệ thống an toàn.
- Công nghiệp hóa chất: Kiểm soát và cảnh báo các thông số quy trình quan trọng như nhiệt độ, áp suất, mức chất lỏng.
- Nhà máy sản xuất: Giám sát hoạt động của máy móc, dây chuyền sản xuất, hệ thống băng tải.
- Hệ thống HVAC lớn: Theo dõi trạng thái của quạt, bơm, bộ lọc và các thiết bị điều hòa không khí.
- Hệ thống xử lý nước và nước thải: Giám sát hoạt động của bơm, van, mức bể chứa.
- Các trung tâm dữ liệu và tòa nhà thông minh: Giám sát hệ thống điện, UPS, điều hòa, phòng cháy chữa cháy.
- Bảng điều khiển và tủ điện công nghiệp: Là một phần không thể thiếu để cung cấp thông tin trực quan về trạng thái lỗi.
