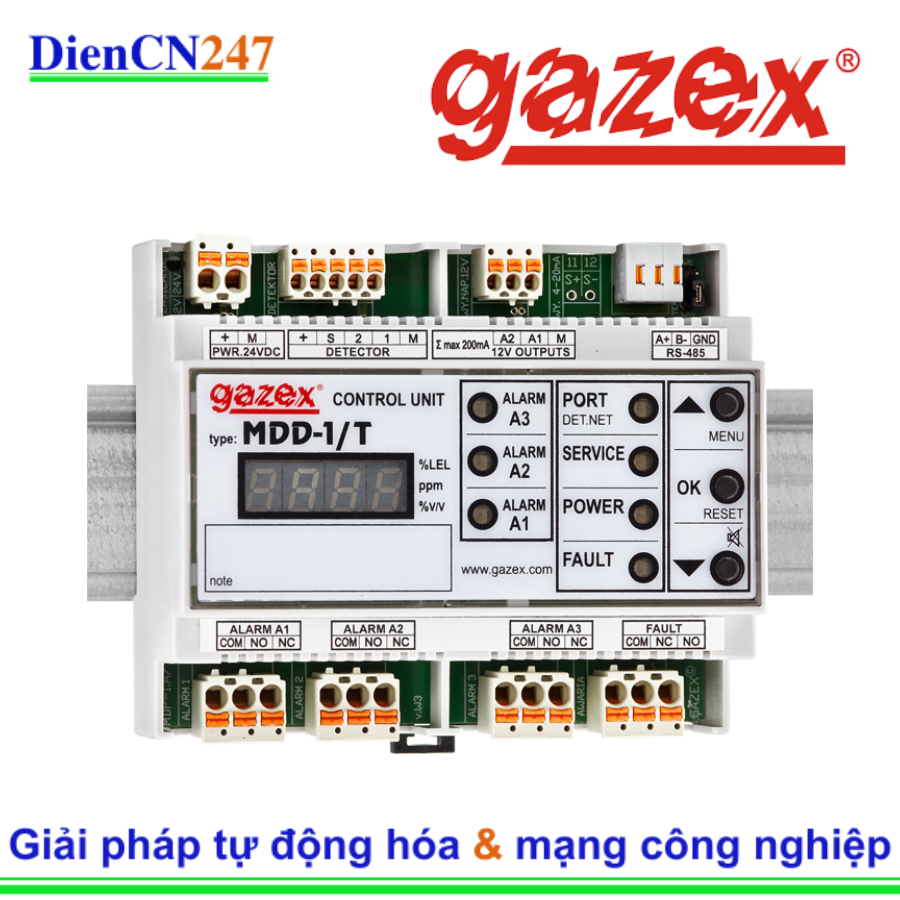

1. Giới thiệu về Bộ điều khiển MDD-1/T GAZEX

MDD-1/T là một Bộ điều khiển/Modul điều hành đo lường kỹ thuật số thuộc dòng sản phẩm MDD-1 của hãng GAZEX Sp.j. (Ba Lan). Đây là một giao diện thiết yếu trong các hệ thống phát hiện khí cố định, đóng vai trò kết nối các đầu dò khí (như DEX/P, DG/P, DEX/F, DG/F, DG.EN) với hệ thống điều khiển trung tâm.

Chức năng chính của MDD-1/T là nhận tín hiệu từ một đầu dò, xử lý và truyền dữ liệu đó qua bus truyền thông kỹ thuật số RS-485 (sử dụng giao thức MODBUS RTU) về bộ điều khiển giám sát cấp trên (thường là MDD-256/T). Thiết bị này là một đơn vị điều hành quan trọng, đảm bảo việc giám sát và điều khiển đầu dò diễn ra hiệu quả và an toàn. MDD-1/T được thiết kế để lắp đặt ngoài khu vực nguy hiểm cháy nổ.

2. Đặc trưng nổi bật

MDD-1/T được thiết kế để tối ưu hóa việc lắp đặt và bảo trì trong các hệ thống giám sát khí chuyên nghiệp:

• Kết nối Đầu dò Đa dạng: Thiết bị có khả năng kết nối và điều khiển một đầu dò duy nhất, bất kể là loại đo liên tục (DEX/P, DG/P) hay loại ngưỡng (DEX/F, DG/F, DG.EN).
• Truyền thông Kỹ thuật số: Sử dụng cổng RS-485 cách ly điện với giao thức MODBUS RTU để truyền dữ liệu, đảm bảo tín hiệu ổn định và chống nhiễu trong môi trường công nghiệp.
• Điều khiển và Cảnh báo: MDD-1/T được tích hợp 4 đầu ra điều khiển tiếp điểm (Contact outputs), 2 đầu ra điều khiển cảnh báo 12 V DC, và một đầu ra điều khiển khẩn cấp, cho phép kích hoạt các thiết bị ngoại vi như còi báo, đèn chớp hoặc van ngắt khẩn cấp.
• Lắp đặt Linh hoạt: Thiết bị được thiết kế để lắp đặt trên thanh ray TS35 trong tủ điện tiêu chuẩn, giúp tích hợp dễ dàng vào các bảng điều khiển hiện có.
• Dễ dàng Lắp ráp: Sử dụng các đầu cuối tháo rời, không vít (screwless terminals), cho phép kết nối dây dẫn đa sợi (linh hoạt) mà không cần ép cos, giúp quá trình lắp đặt và bảo trì diễn ra nhanh chóng, đơn giản.
• Tính năng Bổ sung: Tùy chọn tích hợp thêm đầu ra analog 4-20 mA hoặc 2-10 V (đối với các model như MDD-1/T/420) để điều khiển các thiết bị chuyển đổi hoặc hệ thống khác.

3. Thông số kỹ thuật

MDD-1/T là một bộ điều hành kỹ thuật số với các thông số kỹ thuật cốt lõi sau:

• Số lượng Đầu dò Tối đa: 1 (kết nối với một đầu dò DEX/P, DG/P, DEX/F, DG/F hoặc DG.EN).
• Điện áp Cung cấp: 24 V DC.
• Kích thước: 106 x 90 x 65 mm.
• Đầu ra Cảnh báo: 2 ( 12 V DC).
• Đầu ra Tiếp điểm Điều khiển: 4 (Contact outputs).
• Đầu ra Kỹ thuật số: Cổng RS-485 (MODBUS RTU).
• Lắp đặt: Gắn trên thanh ray TS35.
• Vị trí Lắp đặt: Ngoài khu vực nguy hiểm cháy nổ.

4. Ứng dụng tiêu biểu

MDD-1/T là thành phần thiết yếu trong mọi Hệ thống Phát hiện Khí Kỹ thuật số (DGDS) của GAZEX, được ứng dụng rộng rãi trong việc đảm bảo an toàn tại các khu vực có nguy cơ rò rỉ khí độc hoặc khí dễ cháy nổ:

• Nhà máy Công nghiệp: Giám sát khí rò rỉ tại các khu vực sản xuất, kho chứa hóa chất trong nhà máy hóa chất, lọc dầu, sản xuất thực phẩm và đồ uống.
• Hệ thống Gas Công nghiệp và Dân dụng: Kiểm soát rò rỉ khí gas tự nhiên (LPG) trong các tòa nhà thương mại, chung cư, và các khu vực có hệ thống gas trung tâm.
• Mỏ và Hầm lò: Giám sát nồng độ các loại khí nguy hiểm như CH4 (Methane) và CO (Carbon Monoxide) trong môi trường kín.
• Phòng thí nghiệm và Kho lạnh: Giám sát nồng độ khí CO2 hoặc các loại khí độc khác phát sinh trong quá trình thử nghiệm hoặc bảo quản.
• Trạm Biến áp, Trạm Xăng Dầu: Đảm bảo hệ thống phát hiện khí cố định hoạt động chính xác, truyền tín hiệu nhanh chóng đến bộ điều khiển trung tâm để kích hoạt các biện pháp an toàn tự động.
