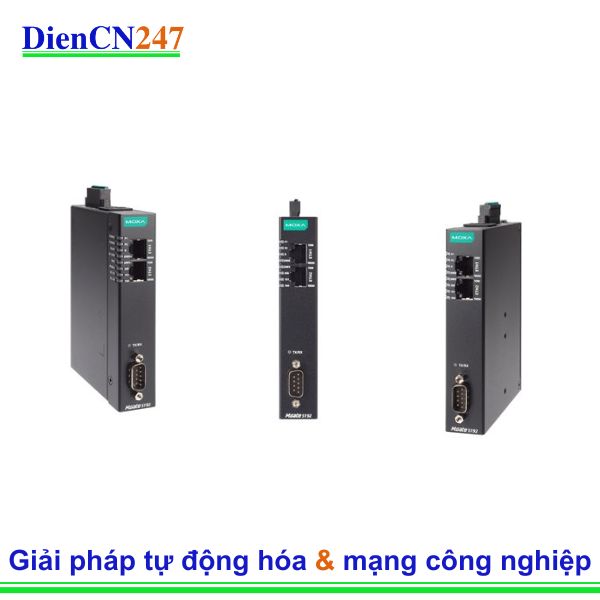

Giới thiệu về MGate 5192 từ Moxa Vietnam
MGate 5192 là cổng giao thức công nghiệp để chuyển đổi IEC 61850 MMS sang Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5- 101 hoặc IEC 60870-5-104. Để tích hợp các thiết bị IEC 61850 hiện có, chẳng hạn như IED hoặc rơle, vào mạng Modbus, DNP3, IEC 101 hoặc IEC 104, hãy sử dụng MGate 5192 làm máy khách IEC 61850 MMS để thu thập và trao đổi dữ liệu với Modbus RTU/ASCII/TCP, DNP3 serial/TCP/UDP, IEC 60870-5-101 hoặc IEC 60870-5-104 SCADA/thiết bị. Tất cả các mẫu đều được bảo vệ bằng vỏ kim loại chắc chắn và nhỏ gọn, có thể gắn trên thanh ray DIN và có khả năng cách ly nối tiếp tích hợp. Thiết kế chắc chắn phù hợp với các ứng dụng công nghiệp như trạm biến áp điện và các ứng dụng liên quan đến năng lượng tái tạo.
Cấu hình dễ dàng
Cổng MGate 5192 được cung cấp bảng điều khiển web để cấu hình dễ dàng mà không cần cài đặt tiện ích bổ sung. Ngoài ra, mã hóa HTTPS của giao tiếp đảm bảo bảo mật mạng cao hơn. Trong hầu hết các ứng dụng thu thập dữ liệu, việc cấu hình thiết bị bằng lệnh Modbus có thể tốn thời gian và tăng chi phí. Cổng MGate 5192 cung cấp cấu hình ngoại tuyến thông qua tệp CSV để giúp hoàn tất cài đặt Modbus nhanh chóng. Cổng MGate cung cấp cài đặt điện trở kết thúc và kéo cao/thấp có thể cấu hình bằng phần mềm cho RS-485 2 dây để giảm công sức bằng cách loại bỏ nhu cầu mở khung máy.
Khắc phục sự cố dễ dàng
Cổng MGate 5192 cung cấp nhiều chức năng bảo trì để giảm thời gian và chi phí khắc phục sự cố, bao gồm đèn báo LED, chẩn đoán giao thức, giám sát lưu lượng và chế độ xem thẻ. Các công cụ này giúp bạn thu thập và kiểm tra dữ liệu để dễ dàng xác định nguyên nhân gốc rễ của sự cố, đặc biệt là trong giai đoạn cài đặt. Cổng MGate cũng đi kèm với chức năng giám sát trạng thái và bảo vệ lỗi. Chức năng giám sát trạng thái thông báo cho hệ thống SCADA khi thiết bị IEC 61850 bị ngắt kết nối hoặc không phản hồi, trong trường hợp đó, quy trình SCADA sẽ nhận được trạng thái của từng thiết bị đầu cuối và sau đó phát ra cảnh báo để thông báo cho người vận hành. Chức năng bảo vệ lỗi giữ lại dữ liệu mới nhất mà không gửi dữ liệu đầu ra đến các thiết bị IEC 61850. Khi SCADA bị ngắt kết nối, các thiết bị đầu cuối sẽ giữ lại hoạt động cuối cùng và không ngoại tuyến.
Thông số kỹ thuật MGate 5192
Hỗ trợ máy khách IEC 61850 MMS
Hỗ trợ DNP3 serial/TCP/UDP outstation
Hỗ trợ máy chủ IEC 60870-5-101
Hỗ trợ máy khách IEC 60870-5-104
Hỗ trợ máy chủ Modbus RTU/ASCII/TCP
Triển khai linh hoạt với Ethernet xếp tầng và mạng con kép
Thông tin chẩn đoán/giám sát lưu lượng nhúng để dễ dàng khắc phục sự cố
Cấu hình thiết bị dễ dàng thông qua bảng điều khiển dựa trên web
Thẻ nhớ microSD để sao lưu/sao chép cấu hình
Hỗ trợ đầu vào nguồn DC dự phòng kép và 1 đầu ra rơle
Cổng nối tiếp với bảo vệ cách ly 2 kV
Có sẵn các mẫu nhiệt độ hoạt động rộng -40 đến 75°C
Được phát triển theo IEC 62443-4-2 với Khởi động an toàn
Ứng dụng của MGate 5192
- SCADA, DCS, kết nối PLC với hệ thống điều khiển.
- Tự động hóa nhà máy, giao tiếp giữa thiết bị serial và mạng IP.
- Năng lượng & tiện ích, giám sát RTU qua Modbus TCP.
