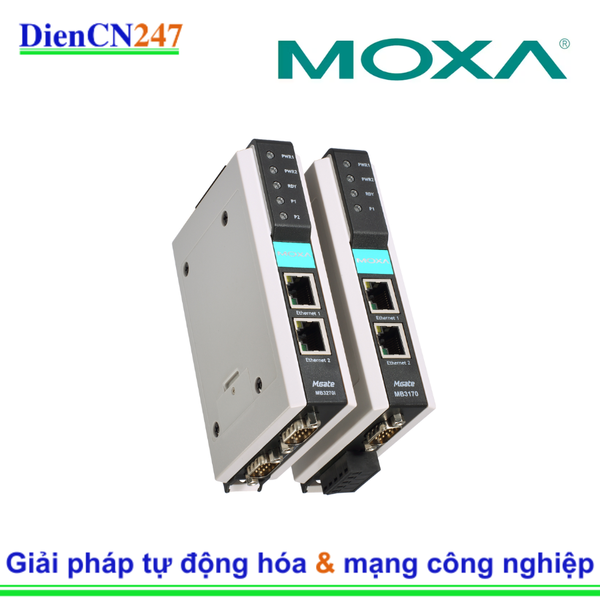

1. Giới thiệu MGate MB3170I Moxa
MGate MB3170I là phiên bản cao cấp của dòng MGate MB3170, tập trung vào tính năng bảo vệ cách ly (I - Isolation). Thiết bị có 1 cổng nối tiếp (Serial port) đa chuẩn (RS-232/422/485) và 2 cổng Ethernet (10/100BaseT(X)).
Chức năng cốt lõi của nó là chuyển đổi giao thức Modbus hai chiều, cho phép:
Modbus TCP Master (ví dụ: PLC, SCADA) giao tiếp với các Modbus RTU/ASCII Slave (ví dụ: cảm biến, đồng hồ đo).
Modbus Serial Master giao tiếp với các Modbus TCP Slave.
2. Đặc trưng nổi bật
Cách ly và Bảo vệ Tối ưu
Cách ly 2 kV: Cổng nối tiếp được trang bị tính năng cách ly quang 2 kV, bảo vệ thiết bị và hệ thống khỏi sự tăng vọt điện áp (surge) và nhiễu điện từ (EMI) trên đường truyền nối tiếp. Đây là yếu tố quan trọng trong các môi trường công nghiệp có nhiều thiết bị điện công suất lớn.
Khả năng Kết nối Modbus Nâng cao
Tích hợp linh hoạt: Hỗ trợ chuyển đổi giữa Modbus TCP và Modbus RTU/ASCII ở cả chế độ Master và Slave.
Đa truy cập: Cho phép đồng thời nhiều Modbus TCP Master (lên đến 32 client) hoặc Serial Master truy cập vào các thiết bị Serial Slave.
Auto Device Routing: Tính năng định tuyến tự động giúp đơn giản hóa việc cấu hình bằng cách ánh xạ ID Modbus giữa Ethernet và Serial.
Độ tin cậy và Dễ sử dụng
Cổng Ethernet Cascade: Hai cổng Ethernet tích hợp cho phép kết nối chuỗi (daisy-chaining) nhiều Gateway lại với nhau mà không cần thêm bộ chuyển mạch (switch) phụ, giúp tiết kiệm chi phí và đơn giản hóa việc đi dây.
Nguồn kép dự phòng: Hỗ trợ đầu vào nguồn DC kép (12 đến 48 VDC), cung cấp khả năng dự phòng nguồn điện để đảm bảo hoạt động liên tục.
Tín hiệu cảnh báo: Tích hợp đầu ra rơ-le (Relay Output) để cảnh báo khi xảy ra lỗi liên kết Ethernet hoặc lỗi nguồn.
3. Thông số kỹ thuật chính
| Tính năng | Chi tiết (Model tiêu chuẩn MGate MB3170I) |
| Cổng Nối tiếp | 1 cổng RS-232/422/485 (lựa chọn qua phần mềm) |
| Đầu nối Nối tiếp | DB9 male (cho RS-232), Terminal block (cho RS-422/485) |
| Cách ly Nối tiếp | 2 kV |
| Tốc độ Baudrate | 50 bps đến 921.6 kbps |
| Cổng Ethernet | 2 x 10/100BaseT(X) (RJ45), hỗ trợ cascading |
| Nguồn điện đầu vào | 12 đến 48 VDC (Đầu vào kép dự phòng) |
| Công suất tiêu thụ (Max) | 555 mA @ 12 VDC |
| Nhiệt độ hoạt động | 0 đến 60∘C (Phiên bản -T hỗ trợ -40 đến 75∘C) |
| Độ ẩm | 5 đến 95% RH (không ngưng tụ) |
| Vỏ bảo vệ | Nhựa, xếp hạng IP30, Lắp đặt DIN-rail |
| Giao thức được hỗ trợ | Modbus TCP (Master/Slave), Modbus RTU/ASCII (Master/Slave) |
4. Ứng dụng
MGate MB3170I là công cụ then chốt trong các hệ thống tự động hóa công nghiệp (Industrial Automation) và hệ thống kiểm soát, đặc biệt là khi cần độ tin cậy cao và khả năng chống nhiễu:
Tích hợp SCADA/DCS
Kết nối Thiết bị Nối tiếp: Dùng để kết nối các thiết bị Modbus RTU/ASCII Slave (ví dụ: máy đo điện năng, đồng hồ đo nhiệt độ, PLC đời cũ) vào mạng Ethernet của hệ thống SCADA hoặc DCS (Distributed Control System) trung tâm.
Bảo vệ Hệ thống: Tính năng cách ly 2 kV đặc biệt quan trọng trong các môi trường điện lực, nhà máy thép, hoặc khu vực có nguy cơ nhiễu điện cao, giúp bảo vệ các thiết bị nhạy cảm.
Xây dựng và Quản lý Cơ sở vật chất
Hệ thống BMS (Building Management System): Tích hợp các thiết bị điều hòa, thông gió, chiếu sáng sử dụng Modbus serial vào mạng TCP/IP của hệ thống quản lý tòa nhà thông minh.
Công nghiệp nặng: Ứng dụng trong các nhà máy sản xuất, hóa chất, hoặc khai thác mỏ, nơi yêu cầu thiết bị phải bền bỉ và có khả năng chịu đựng môi trường khắc nghiệt và nhiễu loạn điện.
Giải pháp Truyền thông Dữ liệu
Tạo kênh truyền tin nối tiếp: Cho phép một Modbus Serial Master giao tiếp với một Modbus TCP Slave, mở rộng khả năng điều khiển thiết bị Serial qua mạng Ethernet.
