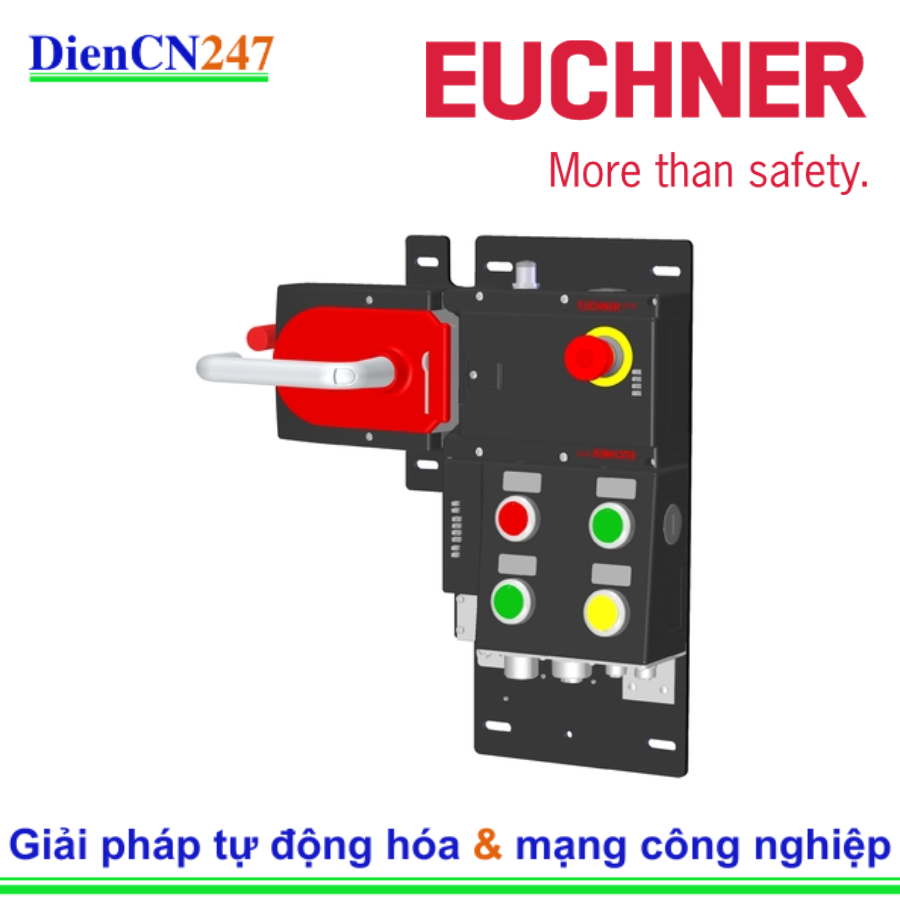

1. Giới thiệu MGB-L2HEB-PNA-L-161484 Euchner
MGB-L2HEB-PNA-L-161484 là một phần của dòng sản phẩm Multifunctional Gate Box (MGB) nổi tiếng của hãng Euchner (Đức), chuyên về công nghệ an toàn công nghiệp. Thiết bị này là một Khóa liên động an toàn đa chức năng (Guard Locking) hoàn chỉnh, được thiết kế để bảo vệ tối đa cho các cửa bảo vệ, cổng an toàn trên máy móc, dây chuyền sản xuất tự động.
Nó tích hợp nhiều chức năng an toàn và điều khiển trong một module duy nhất, giúp đơn giản hóa việc lắp đặt và tối ưu hóa không gian. Sản phẩm này sử dụng giao thức PROFINET RT (Real-Time) để truyền thông tin an toàn và chẩn đoán trạng thái một cách hiệu quả.
2. Đặc trưng Nổi bật
MGB-L2HEB-PNA-L-161484 được trang bị những tính năng hàng đầu, giúp nó trở thành một giải pháp an toàn linh hoạt và mạnh mẽ:
Chức năng Khóa An toàn (Guard Locking): Thiết bị sử dụng nguyên lý dòng điện hở (Open-circuit current principle) để khóa cửa bảo vệ bằng lực điện từ 2000 N (Lực giữ FZh), ngăn chặn việc mở cửa khi máy móc đang trong trạng thái nguy hiểm.
Mức độ An toàn Tối đa: Đạt mức an toàn cao nhất PL e (Performance Level e) theo tiêu chuẩn EN ISO 13849-1 và SIL 3 theo EN IEC 62061, đảm bảo giám sát vị trí cửa và khóa một cách đáng tin cậy.
Tích hợp Nút điều khiển: Module điều khiển được tích hợp sẵn 5 phần tử điều khiển:
Nút Dừng Khẩn cấp (Emergency Stop) theo ISO 13850, có đèn chiếu sáng.
4 Nút nhấn có đèn chiếu sáng để phục vụ các chức năng vận hành/điều khiển khác (ví dụ: Start, Reset, Acknowledge).
Kết nối Công nghiệp: Sử dụng phích cắm 7/8" và M12 tiêu chuẩn công nghiệp, bao gồm phích cắm đầu cuối M12 5-pin cho đèn báo trạng thái (Stack Light).
Tích hợp Công tắc PROFIsafe (PROFINET RT Switch): Giúp thiết lập cấu trúc mạng hình tuyến (line) một cách dễ dàng, giảm chi phí dây cáp.
Tính năng Thoát hiểm (Escape Release): Cho phép người vận hành bị mắc kẹt bên trong khu vực nguy hiểm có thể mở khóa và thoát ra ngoài.
Lắp đặt Hoàn chỉnh: Được lắp ráp sẵn trên tấm gắn (mounting plate), thiết kế cho bản lề cửa DIN bên trái (Door hinge DIN left).
3. Thông số Kỹ thuật Chủ yếu
Dưới đây là một số thông số kỹ thuật chính của MGB-L2HEB-PNA-L-161484:
Mã đặt hàng (Order No.): 161484
Nguyên lý khóa: Khóa giữ bằng lực điện từ (Guard locking by solenoid force).
Lực khóa (Locking force FZh): 2000 N.
Mức độ an toàn (PL/SIL): PL e (Cat. 4) / SIL 3.
Tiêu chuẩn truyền thông: PROFINET RT / PROFIsafe.
Vật liệu vỏ: Nhựa gia cố sợi thủy tinh, kẽm đúc mạ niken, thép không gỉ.
Cấp bảo vệ (Degree of protection): IP65 (Bảo vệ chống bụi và tia nước).
Tuổi thọ cơ học: $1 \times 10^6$ chu kỳ (trong trường hợp sử dụng làm chặn cửa).
Điện áp cách điện định mức ($U_i$): 75 V.
Nhiệt độ môi trường hoạt động: $-20^\circ \text{C}$ đến $+55^\circ \text{C}$.
Tích hợp điều khiển: 1 E-Stop có đèn + 4 nút nhấn có đèn.
4. Ứng dụng Thực tế
Khóa liên động an toàn đa chức năng MGB-L2HEB-PNA-L-161484 là giải pháp lý tưởng cho các ứng dụng đòi hỏi mức độ an toàn và giám sát cao, đặc biệt trong các ngành công nghiệp sau:
Ngành Công nghiệp Ô tô và Robot: Bảo vệ các khu vực làm việc của robot, các trạm hàn, lắp ráp tự động.
Máy móc Đóng gói và Chế biến: Đảm bảo cửa bảo vệ của các máy đóng gói, máy chiết rót tốc độ cao luôn được khóa cho đến khi máy dừng hoàn toàn.
Thiết bị Gia công Kim loại: Ứng dụng trên các máy cắt, máy tiện CNC để bảo vệ người vận hành khỏi các bộ phận chuyển động nguy hiểm.
Hệ thống Băng tải và Kho bãi tự động (AS/RS): Kiểm soát an toàn cho các cổng ra vào khu vực tự động.
