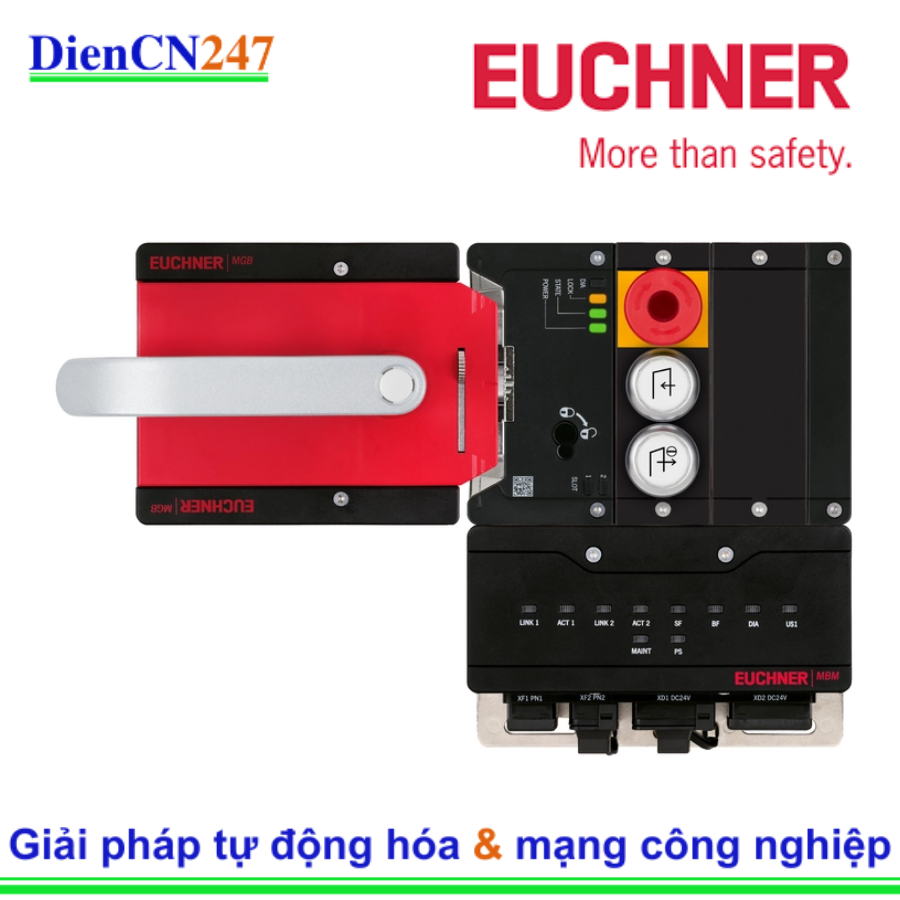

Euchner MGB2-L1HB-PN-U-S3-CA-L-172192 là thế hệ tiếp theo của dòng sản phẩm Multifunctional Gate Box MGB, nổi tiếng với khả năng tích hợp nhiều chức năng an toàn và điều khiển vào một thiết bị duy nhất. Thiết kế mô-đun của MGB2 mang lại sự linh hoạt cao trong việc tùy chỉnh cho các ứng dụng bảo vệ cửa an toàn trong công nghiệp.

2. Đặc trưng của MGB2-L1HB-PN-U-S3-CA-L-172192

Mã sản phẩm cụ thể này có các đặc trưng sau:

• Hoàn chỉnh (Complete set): Đây là một bộ sản phẩm đầy đủ, sẵn sàng để lắp đặt.
• Tay nắm cửa dài (Long handle module B - L1HB): Tích hợp tay nắm cửa dài, giúp thao tác đóng mở cửa lớn hoặc nặng dễ dàng hơn.
• Giao tiếp PROFINET (PN): Hỗ trợ giao thức PROFINET để tích hợp vào các hệ thống điều khiển tự động hóa, cho phép truyền dữ liệu an toàn và chẩn đoán.
• Kết nối Universal (U): Loại kết nối đa năng.
• Khóa liên động (Interlocking without guard locking - S3): Chức năng khóa liên động ngăn chặn việc mở cửa khi máy móc hoặc quy trình nguy hiểm vẫn đang hoạt động. Lưu ý: Không có chức năng khóa bảo vệ (guard locking), nghĩa là cửa có thể được mở ngay sau khi tín hiệu khóa liên động được giải phóng.
• Nút nhấn và dừng khẩn cấp:
  • Nút dừng khẩn cấp (EMERGENCY STOP): Được chiếu sáng theo tiêu chuẩn ISO 13850.
  • 2 nút nhấn màu trắng được chiếu sáng có biểu tượng: Cho phép tích hợp các chức năng điều khiển bổ sung.
• Bộ truyền động kiểu con lăn (Cam actuator - CA): Sử dụng một cơ cấu cam để tác động vào công tắc an toàn.
• Hướng bản lề cửa bên trái (Door hinge on left - L): Được thiết kế để lắp đặt trên các cửa có bản lề ở bên trái.
• Nắp che (Blanking cover): Có phiên bản với nắp che cho các vị trí không sử dụng.
• Kết nối RJ45: Kết nối thông qua đầu nối plug connector RJ45 cho PROFINET I/O.
• Công tắc tích hợp (Integrated switch).
• Hỗ trợ Unicode.
• Có thể điều chỉnh hướng bản lề tại nhà máy: Mặc định được đặt cho bản lề trái.

3. Thông số kỹ thuật

Dưới đây là một số thông số kỹ thuật chung. Để có thông số kỹ thuật chi tiết và chính xác cho mã sản phẩm cụ thể này, vui lòng tham khảo datasheet chính thức của Euchner cho mã đặt hàng 172192:

• Tiêu chuẩn an toàn: PL e theo EN ISO 13849-1, SIL 3 theo IEC 61508 (tùy thuộc vào cấu hình và cách đánh giá).
• Điện áp hoạt động: 24 V DC (-15% ... +10%).
• Giao diện PROFINET: Tích hợp switch PROFINET.
• Cấp bảo vệ: IP65 (khi được lắp đặt và kết nối đúng cách).
• Nhiệt độ môi trường: -30 °C đến +55 °C.
• Vật liệu vỏ: Nhựa gia cường sợi thủy tinh, kẽm đúc, mạ niken.
• Lực giữ khóa liên động: Thông tin chi tiết trong datasheet.
• Tuổi thọ cơ học: > 1 x 10^6 chu kỳ hoạt động.
• Tần số chuyển mạch: ≤ 0.25 Hz.
• Khả năng chống sốc và rung: Theo EN IEC 60947-5-3.
• Kết nối điện:
  • PROFINET I/O: Đầu nối Push-pull RJ45.
  • Nguồn: Đầu nối Push-pull.
• Dòng điện tiêu thụ: Tối đa 32 mA.

4. Ứng dụng

Với các đặc điểm trên, mã sản phẩm này thường được ứng dụng trong các trường hợp sau:

• Bảo vệ cửa và cổng trên máy móc và hệ thống tự động hóa: Ngăn chặn việc mở cửa khi các bộ phận nguy hiểm đang chuyển động.
• Hệ thống có yêu cầu tích hợp PROFINET: Dễ dàng kết nối và trao đổi dữ liệu an toàn với PLC và các thiết bị khác trong mạng PROFINET.
• Ứng dụng cần nút dừng khẩn cấp và các nút điều khiển cục bộ: Tích hợp sẵn các nút nhấn và đèn báo để thực hiện các chức năng điều khiển trực tiếp tại cửa.
• Cửa bản lề bên trái: Thiết kế đặc biệt cho các cửa mở về bên trái.
• Các ứng dụng không yêu cầu khóa bảo vệ (guard locking): Trong các trường hợp mà việc mở cửa ngay sau khi hết nguy hiểm là chấp nhận được.
• Ứng dụng với cơ cấu tác động kiểu cam: Phù hợp với các thiết kế cửa và khung có thể sử dụng bộ truyền động kiểu cam.
