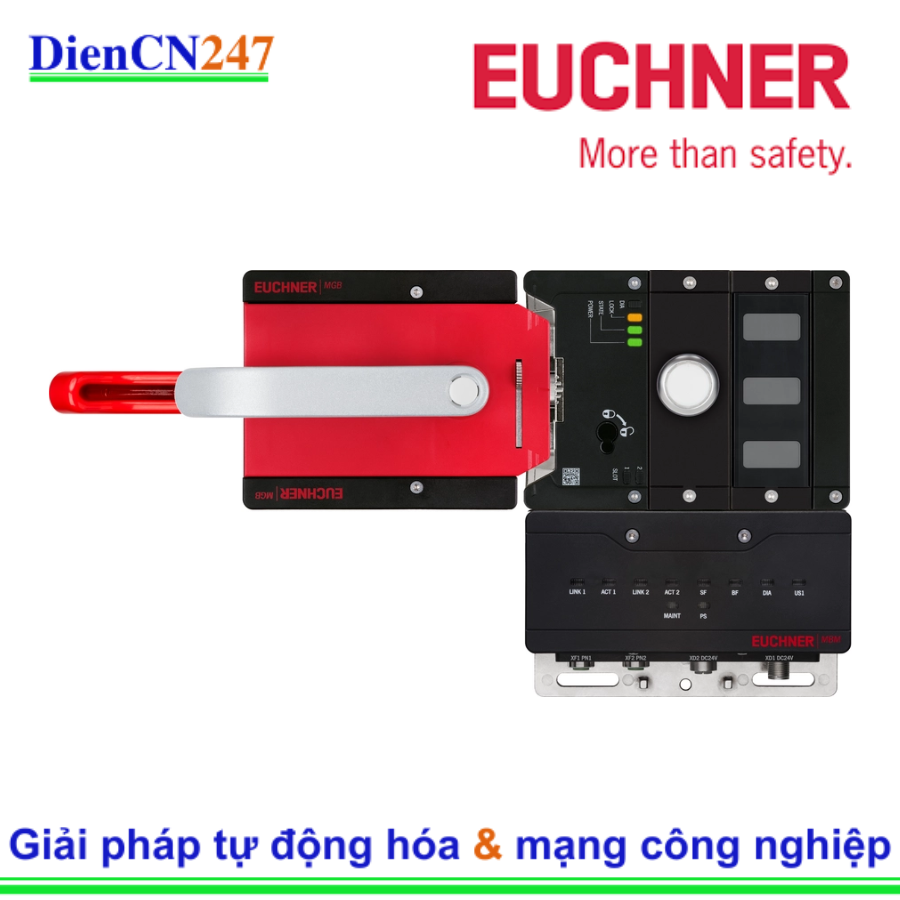

Euchner MGB2-L1HEB-PN-M-S2-MA-L-174588 là thế hệ tiếp theo của dòng sản phẩm Multifunctional Gate Box MGB, được thiết kế để cung cấp một giải pháp toàn diện và mô-đun cho việc bảo vệ cửa an toàn trong các ứng dụng công nghiệp. Nó tích hợp các chức năng khóa liên động an toàn, giám sát khóa bảo vệ và các nút điều khiển tùy chọn vào một thiết bị duy nhất, mang lại sự linh hoạt và hiệu quả cao trong việc đảm bảo an toàn cho người và máy móc.

2. Đặc trưng của MGB2-L1HEB-PN-M-S2-MA-L-174588

Mã sản phẩm cụ thể này có các đặc trưng sau:

• Hoàn chỉnh (Complete set): Đây là một bộ sản phẩm đầy đủ, sẵn sàng để lắp đặt.
• Tay nắm cửa dài có nút nhấn xác nhận (Long handle module B with one acknowledgment button - L1HEB): Tích hợp tay nắm cửa dài để thao tác đóng mở cửa dễ dàng hơn, cùng với một nút nhấn xác nhận màu trắng được chiếu sáng ở giữa.
• Giao tiếp PROFINET (PN): Hỗ trợ giao thức PROFINET để tích hợp vào các hệ thống điều khiển tự động hóa, cho phép truyền dữ liệu an toàn và chẩn đoán.
• Loại kết nối M12 (M): Kết nối thông qua đầu nối plug connector M12, D-coded cho PROFINET I/O và M12, L-coded cho nguồn.
• Khóa bảo vệ với giám sát khóa (Guard locking with guard lock monitoring - S2): Chức năng khóa bảo vệ ngăn chặn việc mở cửa cho đến khi các điều kiện an toàn được đáp ứng (ví dụ: máy đã dừng hoàn toàn). Giám sát khóa đảm bảo rằng khóa bảo vệ đang ở trạng thái khóa khi cần thiết. Nguyên lý hoạt động là nguyên lý dòng điện kín (closed-circuit current principle), nghĩa là khóa được giữ bằng lò xo và chỉ mở khi có điện.
• Nam châm giữ (Magnet actuator - MA): Sử dụng nam châm để tác động vào cơ cấu khóa.
• Hướng bản lề cửa bên trái (Door hinge on left - L): Được thiết kế để lắp đặt trên các cửa có bản lề ở bên trái. Có thể điều chỉnh hướng bản lề tại nhà máy, mặc định được đặt cho bản lề trái.
• Tấm chèn (Insert plates): Đi kèm 3 tấm chèn để tùy chỉnh nhãn cho nút nhấn xác nhận.
• Công tắc tích hợp (Integrated switch).
• Hỗ trợ Multicode.

3. Thông số kỹ thuật

Dưới đây là một số thông số kỹ thuật chung. Để có thông số kỹ thuật chi tiết và chính xác cho mã sản phẩm cụ thể này, vui lòng tham khảo datasheet chính thức của Euchner cho mã đặt hàng 174588:

• Tiêu chuẩn an toàn: PL e theo EN ISO 13849-1, SIL 3 theo IEC 61508 (tùy thuộc vào cấu hình và cách đánh giá).
• Điện áp hoạt động: 24 V DC (-30% ... +20%).
• Giao diện PROFINET: Tích hợp switch PROFINET.
• Cấp bảo vệ: IP65 (khi được lắp đặt và kết nối đúng cách).
• Nhiệt độ môi trường: -30 °C đến +55 °C.
• Vật liệu vỏ: Nhựa gia cường sợi thủy tinh, kẽm đúc, mạ niken.
• Lực giữ khóa bảo vệ (Locking force FZh): 2000 N.
• Nguyên lý khóa bảo vệ: Nguyên lý dòng điện kín (closed-circuit current principle).
• Tuổi thọ cơ học: 1 x 10^6 chu kỳ hoạt động (tổng).
• Tần số chuyển mạch: ≤ 0.25 Hz.
• Khả năng chống sốc và rung: Theo EN IEC 60947-5-3.
• Kết nối điện:
  • PROFINET I/O: Đầu nối M12, D-coded.
  • Nguồn: Đầu nối M12, L-coded.
• Dòng điện tiêu thụ: Tối đa 200 mA.

4. Ứng dụng

Với các đặc điểm trên, mã sản phẩm này thường được ứng dụng trong các trường hợp sau:

• Bảo vệ cửa và cổng trên máy móc và hệ thống tự động hóa: Ngăn chặn việc mở cửa khi các bộ phận nguy hiểm vẫn đang chuyển động và chỉ cho phép mở khi đã an toàn.
• Hệ thống có yêu cầu khóa bảo vệ (guard locking): Đảm bảo an toàn cho người vận hành bằng cách giữ cửa đóng và khóa cho đến khi nguy hiểm đã được loại bỏ.
• Hệ thống có tích hợp PROFINET: Dễ dàng kết nối và trao đổi dữ liệu an toàn với PLC và các thiết bị khác trong mạng PROFINET.
• Ứng dụng cần nút nhấn xác nhận: Nút nhấn xác nhận có thể được sử dụng cho các chức năng như khởi động lại sau dừng khẩn cấp hoặc xác nhận các quy trình an toàn.
• Cửa bản lề bên trái: Thiết kế đặc biệt cho các cửa mở về bên trái.
• Các ứng dụng yêu cầu tay nắm cửa dài: Thuận tiện hơn cho việc thao tác đóng mở cửa lớn hoặc nặng.
