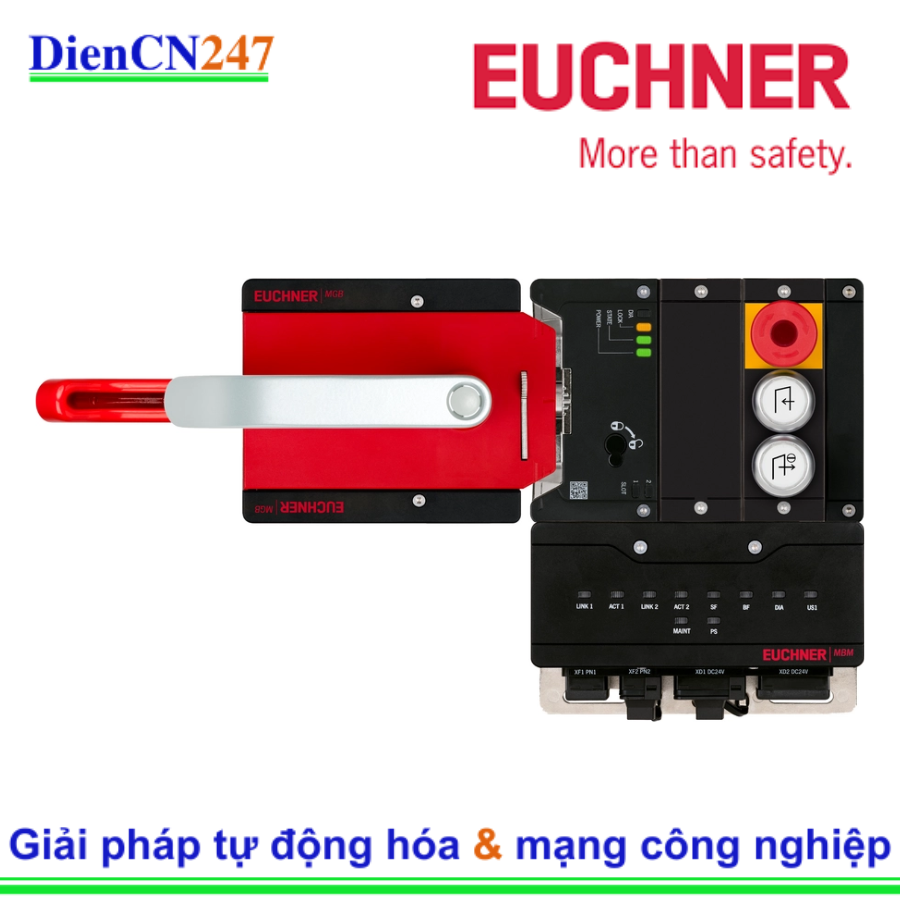

MGB2-L2HEB-PN-U-S3-CA-L-172468 (Order no. 172468) Euchner Vietnam | DienCN247
1. Giới thiệu
Euchner MGB2-L2HEB-PN-U-S3-CA-L-172468 là một hệ thống khóa an toàn đa chức năng và mô-đun, được thiết kế để bảo vệ cửa và cổng trên các máy móc và hệ thống tự động hóa. Nó tích hợp các chức năng khóa liên động an toàn, giám sát khóa bảo vệ và các nút điều khiển tùy chọn vào một thiết bị duy nhất, mang lại sự linh hoạt và hiệu quả cao trong việc đảm bảo an toàn cho người và máy móc.
2. Đặc trưng của MGB2-L2HEB-PN-U-S3-CA-L-172468
Mã sản phẩm cụ thể này có các đặc trưng sau:
- Hoàn chỉnh (Complete set): Đây là một bộ sản phẩm đầy đủ, sẵn sàng để lắp đặt.
- Tay nắm cửa dài có 2 nút nhấn xác nhận (Long handle module B with two acknowledgment buttons - L2HEB): Tích hợp tay nắm cửa dài để thao tác đóng mở cửa dễ dàng hơn, cùng với hai nút nhấn xác nhận màu trắng được chiếu sáng với ký hiệu.
- Giao tiếp PROFINET (PN): Hỗ trợ giao thức PROFINET để tích hợp vào các hệ thống điều khiển tự động hóa, cho phép truyền dữ liệu an toàn và chẩn đoán. Tích hợp switch PROFINET.
- Kết nối Universal (U): Loại kết nối đa năng, trong trường hợp này là đầu nối plug connector RJ45 cho PROFINET I/O và đầu nối Push-pull cho nguồn.
- Khóa bảo vệ với giám sát khóa (Guard locking with guard lock monitoring - S3): Chức năng khóa bảo vệ ngăn chặn việc mở cửa cho đến khi các điều kiện an toàn được đáp ứng (ví dụ: máy đã dừng hoàn toàn). Giám sát khóa đảm bảo rằng khóa bảo vệ đang ở trạng thái khóa khi cần thiết. Nguyên lý hoạt động là nguyên lý dòng điện kín (closed-circuit current principle), nghĩa là khóa được giữ bằng lò xo và chỉ mở khi có điện.
- Bộ truyền động kiểu con lăn (Cam actuator - CA): Sử dụng một cơ cấu cam để tác động vào công tắc an toàn.
- Hướng bản lề cửa bên trái (Door hinge on left - L): Được thiết kế để lắp đặt trên các cửa có bản lề ở bên trái. Có thể điều chỉnh hướng bản lề tại nhà máy, mặc định được đặt cho bản lề trái.
- Nút dừng khẩn cấp (EMERGENCY STOP): Được chiếu sáng theo tiêu chuẩn ISO 13850.
- Tấm chèn (Insert plates): Đi kèm các tấm chèn để tùy chỉnh nhãn cho các nút nhấn.
- Công tắc tích hợp (Integrated switch).
- Hỗ trợ Unicode.
3. Thông số kỹ thuật
Dưới đây là một số thông số kỹ thuật chung. Để có thông số kỹ thuật chi tiết và chính xác cho mã sản phẩm cụ thể này, vui lòng tham khảo datasheet chính thức của Euchner cho mã đặt hàng 172468:
- Tiêu chuẩn an toàn: PL e theo EN ISO 13849-1, SIL 3 theo IEC 61508 (tùy thuộc vào cấu hình và cách đánh giá).
- Điện áp hoạt động: 24 V DC (-25% ... +10%).
- Giao diện PROFINET: Tích hợp switch PROFINET.
- Cấp bảo vệ: IP65 (khi được lắp đặt và kết nối đúng cách).
- Nhiệt độ môi trường: -30 °C đến +55 °C.
- Vật liệu vỏ: Nhựa gia cường sợi thủy tinh, kẽm đúc, mạ niken.
- Lực giữ khóa bảo vệ (Locking force FZh): Thông tin chi tiết trong datasheet.
- Nguyên lý khóa bảo vệ: Nguyên lý dòng điện kín (closed-circuit current principle).
- Tuổi thọ cơ học: > 1 x 10^6 chu kỳ hoạt động.
- Tần số chuyển mạch: ≤ 0.25 Hz.
- Khả năng chống sốc và rung: Theo EN IEC 60947-5-3.
- Kết nối điện:
- PROFINET I/O: Đầu nối Push-pull RJ45 (theo IEC 61076-3-117, variant 14, screened, Profinet I/O cable, at least cat. 5e).
- Nguồn: Đầu nối Push-pull.
- Dòng điện tiêu thụ: Tối đa 350 mA.
4. Ứng dụng
Với các đặc điểm trên, mã sản phẩm này thường được ứng dụng trong các trường hợp sau:
- Bảo vệ cửa và cổng trên máy móc và hệ thống tự động hóa: Ngăn chặn việc mở cửa khi các bộ phận nguy hiểm vẫn đang chuyển động và chỉ cho phép mở khi đã an toàn.
- Hệ thống có yêu cầu khóa bảo vệ (guard locking): Đảm bảo an toàn cho người vận hành bằng cách giữ cửa đóng và khóa cho đến khi nguy hiểm đã được loại bỏ.
- Hệ thống có tích hợp PROFINET: Dễ dàng kết nối và trao đổi dữ liệu an toàn với PLC và các thiết bị khác trong mạng PROFINET.
- Ứng dụng cần hai nút nhấn xác nhận: Hai nút nhấn xác nhận thường được sử dụng trong các quy trình an toàn yêu cầu người vận hành phải thực hiện đồng thời hai hành động để kích hoạt hoặc xác nhận một chức năng nào đó, tăng cường mức độ an toàn.
- Cửa bản lề bên trái: Thiết kế đặc biệt cho các cửa mở về bên trái.
- Các ứng dụng yêu cầu tay nắm cửa dài: Thuận tiện hơn cho việc thao tác đóng mở cửa lớn hoặc nặng.
- Ứng dụng với cơ cấu tác động kiểu cam: Phù hợp với các thiết kế cửa và khung có thể sử dụng bộ truyền động kiểu cam.
