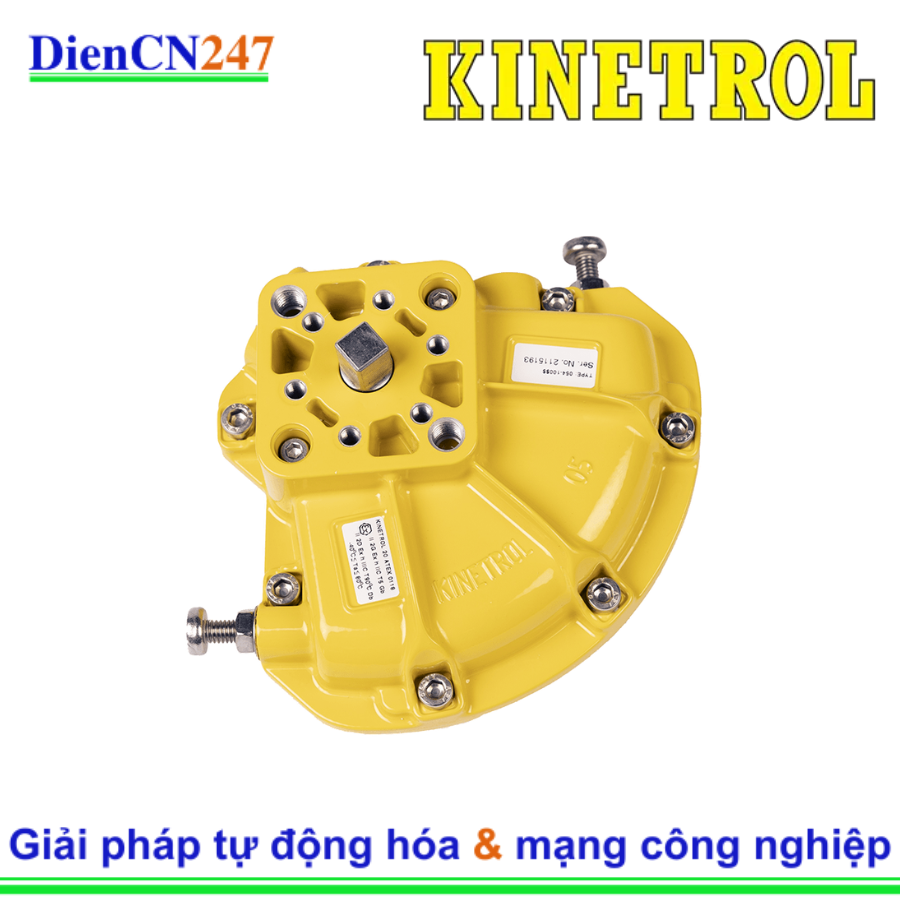

1. Giới thiệu về Model 05 Kinetrol

Model 05 là một trong những sản phẩm chủ lực thuộc dòng bộ truyền động xoay (Rotary Actuator) của Kinetrol – thương hiệu hàng đầu từ Anh Quốc. Điểm khác biệt lớn nhất của sản phẩm này so với các loại piston truyền thống chính là thiết kế cánh gạt đơn (Vane type).

Thay vì chuyển đổi chuyển động tịnh tiến sang chuyển động quay qua bánh răng, Model 05 truyền lực trực tiếp từ cánh gạt đến trục đầu ra. Điều này giúp thiết bị đạt hiệu suất cực cao, giảm thiểu mài mòn và loại bỏ hoàn toàn độ rơ (backlash).

2. Đặc trưng nổi bật

Sự tin dùng của các kỹ sư toàn cầu đối với Model 05 đến từ những ưu điểm kỹ thuật vượt trội:

• Tuổi thọ bền bỉ: Với lớp vỏ đúc bằng hợp kim kẽm hoặc nhôm nguyên khối, thiết bị có thể vận hành hàng triệu chu kỳ mà không cần bảo dưỡng phức tạp.
• Thiết kế nhỏ gọn: Tỷ lệ giữa kích thước vật lý và mô-men xoắn đầu ra rất ấn tượng, giúp tiết kiệm không gian lắp đặt trong các hệ thống máy móc chật hẹp.
• Độ tin cậy cao: Chỉ có một bộ phận chuyển động duy nhất, giúp giảm thiểu tối đa rủi ro hư hỏng cơ khí.
• Lớp phủ chống ăn mòn: Bề mặt được sơn tĩnh điện Epoxy giúp thiết bị chịu đựng tốt trong môi trường công nghiệp khắc nghiệt.

3. Thông số kỹ thuật

Dưới đây là các thông số cơ bản giúp bạn đánh giá khả năng tương thích của Model 05:

• Mô-men xoắn cực đại: Đạt mức 56 Nm (khoảng 500 lbf in) tại áp suất vận hành 7 bar.
• Áp suất làm việc: Tối ưu trong khoảng từ 1.4 bar đến 7 bar (20 psi đến 100 psi).
• Góc quay tiêu chuẩn: 90° (có khả năng điều chỉnh giới hạn hành trình nếu cần).
• Nhiệt độ vận hành: Từ -40°C đến +80°C (có các phiên bản tùy chọn cho nhiệt độ cao hoặc thấp hơn).
• Vật liệu vỏ: Thường là hợp kim kẽm (Zamak) cho độ cứng cáp tối đa.

4. Ứng dụng

Nhờ sự linh hoạt và độ chính xác cao, Kinetrol Model 05 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Điều khiển van công nghiệp: Chuyên dùng để đóng/mở các loại van bi (ball valves), van bướm (butterfly valves) và van nút (plug valves) cỡ nhỏ và trung bình.
• Ngành thực phẩm và dược phẩm: Sử dụng trong các dây chuyền chiết rót, đóng gói đòi hỏi sự sạch sẽ và tần suất hoạt động liên tục.
• Xử lý nước: Điều tiết lưu lượng trong các hệ thống lọc và xử lý nước thải.
• Tự động hóa nhà máy: Tích hợp trong các cánh tay robot đơn giản hoặc các cơ cấu gạt/đẩy sản phẩm trên băng chuyền.
