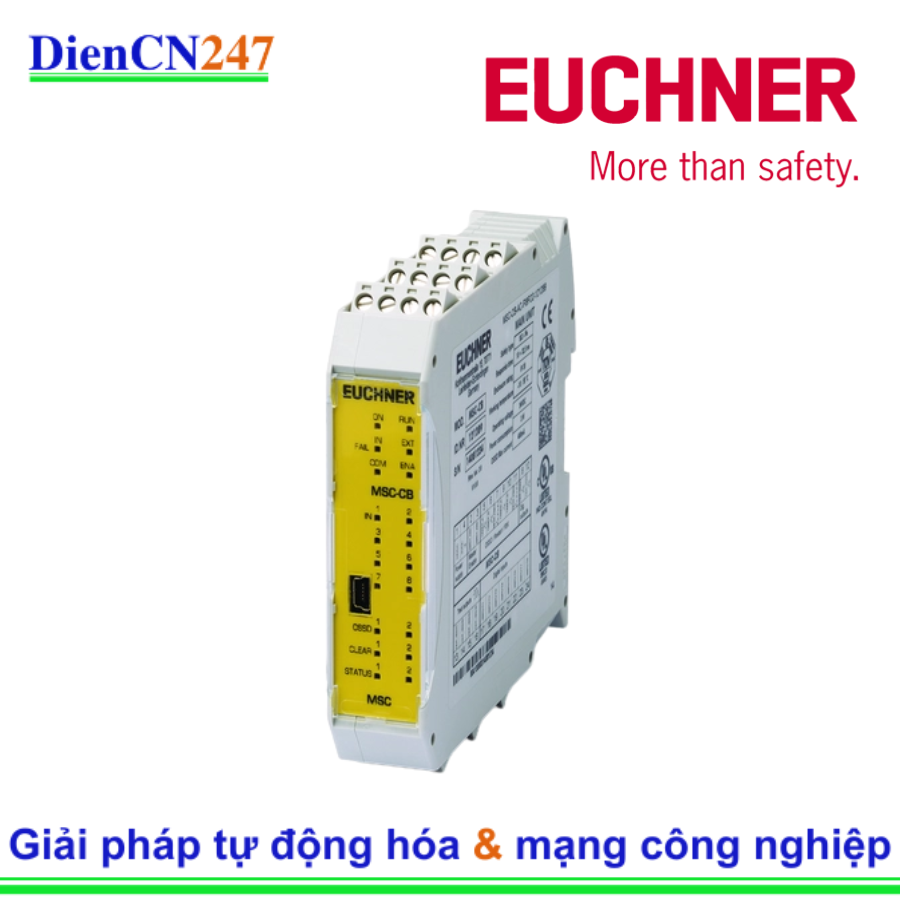

1. Giới thiệu về MSC-CB-AC-FI8FO2-121289 Euchner

MSC-CB-AC-FI8FO2-121289 (Mã đặt hàng: 121289) là một bộ điều khiển an toàn lập trình tự do được sản xuất bởi Euchner – thương hiệu hàng đầu từ Đức về công nghệ an toàn. Thiết bị được thiết kế để hoạt động như một đơn vị độc lập (standalone) hoặc có thể mở rộng với các mô-đun phụ trợ khác trong hệ thống MSC.

Mục tiêu chính của nó là thu thập tín hiệu từ các cảm biến và thiết bị an toàn (như công tắc cửa bảo vệ, rèm ánh sáng an toàn, nút dừng khẩn cấp) và thực hiện các chức năng an toàn đã được lập trình để đưa máy móc về trạng thái an toàn khi cần thiết.

2. Đặc trưng nổi bật

Bộ điều khiển này nổi bật với các đặc điểm giúp tối ưu hóa hệ thống an toàn:

• Tính mô-đun và Khả năng mở rộng: Là đơn vị cơ bản, nó cho phép mở rộng hệ thống MSC lên đến 128 ngõ vào an toàn, 16 ngõ ra an toàn kênh đôi và 32 ngõ ra giám sát bằng cách kết nối tối đa 14 mô-đun mở rộng.
• Lập trình linh hoạt: Có thể lập trình các chức năng an toàn tùy chỉnh thông qua phần mềm EUCHNER Safety Designer trên PC.
• Mức độ an toàn cao: Đạt mức hiệu suất an toàn cao nhất PL e, Thể loại 4 theo tiêu chuẩn EN ISO 13849-1 và SILCL 3 theo EN IEC 62061, đảm bảo độ tin cậy tối đa.
• Thiết kế nhỏ gọn: Với chiều rộng chỉ 22.5 mm, thiết bị giúp tiết kiệm không gian đáng kể trong tủ điều khiển.
• Chẩn đoán dễ dàng: Được trang bị các đèn LED hiển thị trạng thái giúp việc chẩn đoán lỗi và vận hành trở nên đơn giản.
• Kết nối thuận tiện: Sử dụng các đầu nối vít cắm được (Plug-in screw terminals), giúp việc lắp đặt và bảo trì nhanh chóng.

3. Thông số kỹ thuật chính

Dưới đây là một số thông số kỹ thuật cơ bản của đơn vị cơ bản MSC-CB-AC-FI8FO2-121289:

• Ngõ vào an toàn: 8 kênh đơn hoặc 4 kênh đôi.
• Ngõ vào điều khiển: 2 ngõ vào (dùng cho Start/Restart hoặc giám sát thiết bị ngoài EDM).
• Ngõ ra an toàn: 2 ngõ ra bán dẫn kênh đôi (OSSD - Safety Outputs) với khả năng chịu dòng tối đa 400 mA.
• Ngõ ra giám sát: 2 ngõ ra bán dẫn lập trình được (Monitoring Outputs).
• Ngõ ra kiểm tra (Test Outputs): 4 ngõ ra dùng để giám sát ngắn mạch và quá tải.
• Điện áp hoạt động: 24 V DC (PELV).
• Cấp độ bảo vệ: IP20 (Đối với vỏ), lắp đặt trên thanh ray TH 35.
• Kết nối PC: Cổng USB mini.
• Tùy chọn: Hỗ trợ mô-đun bộ nhớ 8 chân (MSC-M-A1-121309) để lưu trữ cấu hình.

4. Ứng dụng phổ biến

MSC-CB-AC-FI8FO2-121289 được ứng dụng rộng rãi trong các hệ thống an toàn của ngành công nghiệp, đặc biệt là trong các máy móc và dây chuyền sản xuất cần mức độ an toàn cao:

• Bảo vệ cửa/cổng an toàn: Giám sát trạng thái của các công tắc khóa an toàn và công tắc vị trí.
• Giám sát thiết bị dừng khẩn cấp (E-STOP): Thu thập tín hiệu từ các nút dừng khẩn cấp và đảm bảo máy dừng an toàn.
• Bảo vệ khu vực nguy hiểm: Kết nối với rèm ánh sáng an toàn hoặc máy quét laser an toàn để phát hiện sự xâm nhập.
• Các hệ thống yêu cầu chức năng an toàn: Kiểm soát các chức năng như dừng an toàn, giám sát tốc độ an toàn hoặc giám sát các thiết bị thủy lực/khí nén an toàn.
• Tự động hóa công nghiệp: Phù hợp cho các nhà máy sản xuất, robot công nghiệp và các dây chuyền lắp ráp phức tạp.
