1. Giới thiệu MSK210-0001 Siko

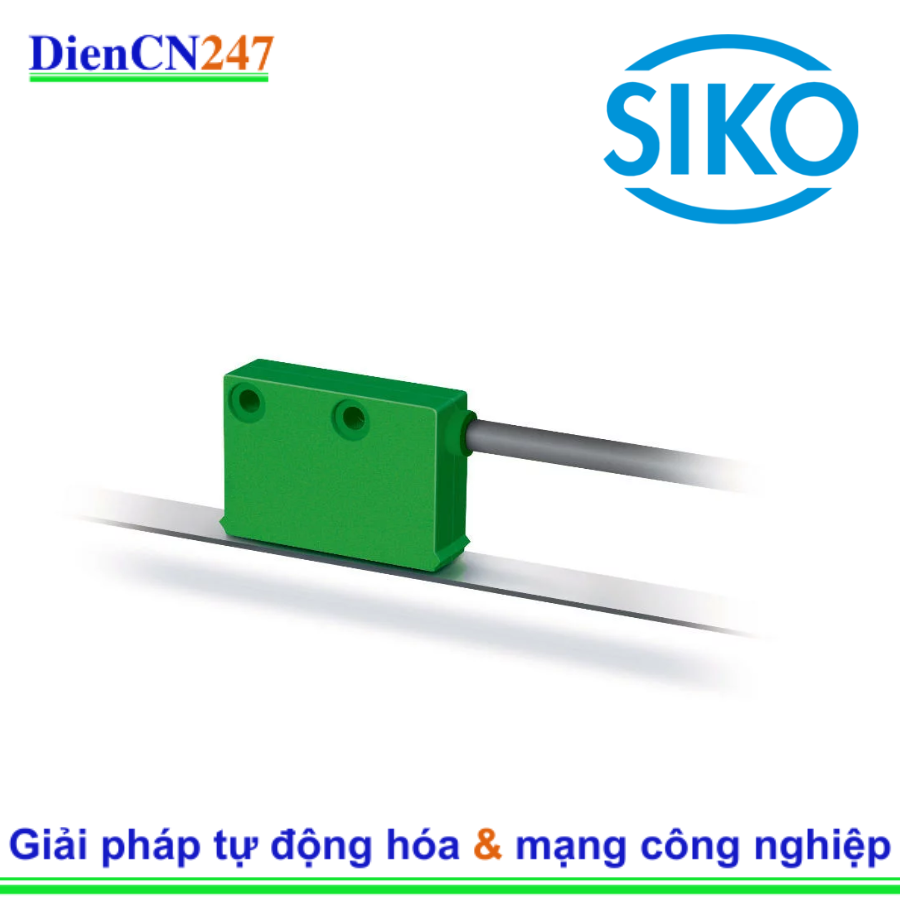

Cảm biến từ tính SIKO MSK210-0001 là một thiết bị đo lường tiên tiến, sử dụng nguyên lý từ trường để phát hiện chuyển động. Thuộc dòng sản phẩm MSK210 của SIKO, cảm biến này nổi bật với khả năng cung cấp dữ liệu vị trí và tốc độ một cách đáng tin cậy và chính xác, ngay cả trong những môi trường công nghiệp khắc nghiệt.
Với thiết kế nhỏ gọn và khả năng tương thích với các băng từ hoặc vòng từ chuyên dụng (như MB200/1, MR200, MBR200), MSK210-0001 là giải pháp lý tưởng cho nhiều hệ thống tự động hóa, nơi yêu cầu cao về hiệu suất và độ bền.
2. Đặc trưng
Cảm biến SIKO MSK210-0001 sở hữu nhiều đặc điểm nổi bật:
- Nguyên lý hoạt động từ tính: Cho phép cảm biến hoạt động không tiếp xúc, giúp giảm hao mòn cơ học và tăng tuổi thọ. Đồng thời, nó ít bị ảnh hưởng bởi bụi bẩn, dầu mỡ và độ ẩm, phù hợp với môi trường công nghiệp khắc nghiệt.
- Độ phân giải cao: Có thể đạt độ phân giải tối đa lên tới 25 µm (micromet), đảm bảo độ chính xác cao trong việc đo lường tuyến tính. Đối với ứng dụng quay, nó có thể đạt độ phân giải tối đa 0.045° khi sử dụng với vòng từ 100 cực.
- Độ lặp lại cao: Sai số lặp lại chỉ khoảng ±0.025 mm (±1 increment), giúp đảm bảo tính nhất quán của phép đo.
- Khoảng cách đọc linh hoạt: Hoạt động ổn định với khoảng cách đọc giữa cảm biến và băng/vòng từ lên tới 1 mm (đối với băng) hoặc 0.8 mm (đối với vòng).
- Tương thích với các loại băng/vòng từ: Hoạt động tối ưu với băng từ MB200/1 (để đo tuyến tính) và vòng từ MR200 hoặc MBR200 (để đo quay).
- Tín hiệu đầu ra kỹ thuật số (incremental): Cung cấp các tín hiệu dạng xung (A, B, I) theo chuẩn giao tiếp số (digital interface) như Push-Pull (PP), LineDriver (RS422) hoặc TTL, dễ dàng tích hợp với các bộ điều khiển PLC hoặc servo drive.
- Thiết kế bền bỉ: Vỏ cảm biến thường làm bằng nhựa hoặc kim loại, với cấp bảo vệ cao (thường là IP67), chống bụi và nước hiệu quả. Dây cáp PUR phù hợp cho các ứng dụng xích cáp (drag-chain), đảm bảo độ bền trong chuyển động liên tục.
- Dải điện áp hoạt động rộng: Hỗ trợ điện áp hoạt động 5V DC hoặc 24V DC, phù hợp với nhiều hệ thống điện công nghiệp.
3. Thông số kỹ thuật (ước tính cho MSK210-0001)
Dựa trên thông tin về dòng MSK210, các thông số kỹ thuật chính của MSK210-0001 bao gồm:
- Loại cảm biến: Cảm biến từ tính incremental.
- Độ phân giải: Có thể tùy chọn 0.025, 0.05, 0.1, 0.5 mm. Mã "-0001" thường chỉ phiên bản cơ bản với độ phân giải tiêu chuẩn, ví dụ 25 µm.
- Tín hiệu đầu ra: Kỹ thuật số, dạng sóng vuông (quadrature signal) A, B (và A/, B/ nếu có tùy chọn đảo) cùng với tín hiệu tham chiếu I hoặc R.
- Giao diện: Tùy chọn Push-Pull, LineDriver (RS422), TTL.
- Điện áp hoạt động: 24 V DC ±20% (có bảo vệ phân cực ngược) hoặc 5 V DC ±5% (không bảo vệ phân cực ngược).
- Dòng tiêu thụ: < 20 mA (không tải ở 24 V DC), < 75 mA (có tải).
- Tốc độ di chuyển tối đa: Lên tới 25 m/s.
- Độ chính xác hệ thống: ±(0.05 + 0.01 x L) mm (L là chiều dài đo bằng mét, tại 20 °C).
- Phạm vi đo: Không giới hạn (infinite), phụ thuộc vào chiều dài băng từ.
- Khoảng cách đọc (Reading distance): ≤ 1 mm (với băng từ), ≤ 0.8 mm (với vòng từ).
- Nhiệt độ hoạt động: -10 °C đến +70 °C.
- Cấp bảo vệ: IP67.
- Vật liệu vỏ: Nhựa (màu xanh lá cây).
- Kiểu kết nối: Thường là cáp mở hoặc tùy chọn đầu nối.
4. Ứng dụng
Cảm biến từ tính SIKO MSK210-0001 được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ chính xác cao trong việc đo lường vị trí và tốc độ:
- Máy công cụ (CNC): Giám sát vị trí các trục chuyển động (X, Y, Z) để đảm bảo độ chính xác gia công.
- Hệ thống tự động hóa: Đo lường vị trí cho các cơ cấu trượt, bàn xoay, hoặc các bộ phận di chuyển khác trong dây chuyền sản xuất tự động.
- Công nghiệp đóng gói: Kiểm soát vị trí và tốc độ của các bộ phận di chuyển trong máy đóng gói, máy dán nhãn, đảm bảo định vị chính xác.
- Công nghiệp gỗ và kim loại: Đo chiều dài, vị trí cắt, hoặc định vị các chi tiết trong quá trình gia công.
- Hệ thống robot và trục portal: Cung cấp thông tin phản hồi vị trí cho các robot công nghiệp và hệ thống trục portal lớn.
- Kho bãi tự động (AS/RS): Đo lường vị trí chính xác của các xe nâng tự động và hệ thống lưu trữ để quản lý hàng hóa hiệu quả.
- Ngành y tế và thiết bị phòng thí nghiệm: Trong các thiết bị y tế đòi hỏi chuyển động chính xác như máy phân tích, thiết bị chẩn đoán.
