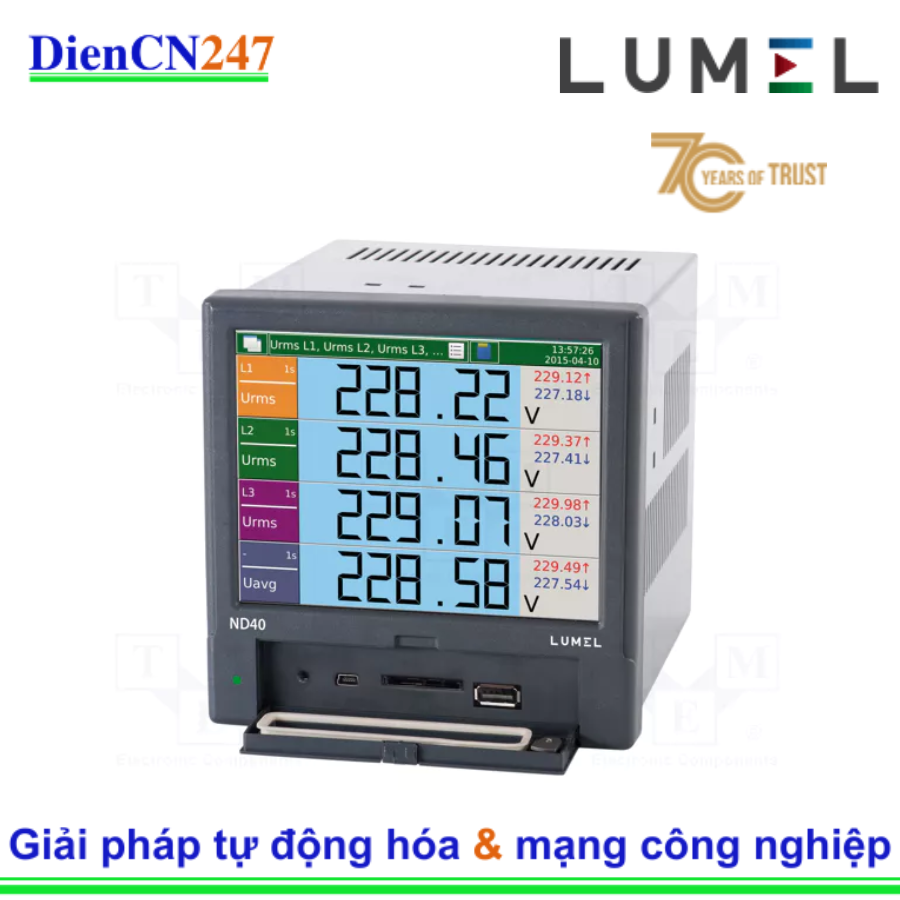

• Loại sản phẩm: Thiết bị phân tích và ghi dữ liệu mạng điện.
• Nhà sản xuất: Lumel S.A. (Ba Lan).
• Chức năng chính: Đo lường và ghi lại các thông số của mạng điện ba pha (3 hoặc 4 dây) trong các hệ thống cân bằng hoặc không cân bằng.
• Đặc điểm nổi bật:
  • Màn hình cảm ứng màu LCD TFT 5.6 inch, độ phân giải 640 x 480 pixel.
  • Giao diện người dùng trực quan dựa trên Linux.
  • Lưu trữ dữ liệu trên thẻ nhớ SD (tối đa 32GB).
  • Chức năng Web Server và FTP Server.
  • Gửi thông báo qua email khi có cảnh báo.
  • Giao tiếp: RS-485 Modbus Slave, Ethernet 10/100 Base-T (Modbus TCP Server), USB (device & host).

2. Đặc trưng:

• Đo lường đa dạng các thông số mạng điện:
  • Điện áp (U RMS) pha-trung tính và pha-pha.
  • Dòng điện (I RMS).
  • Tần số.
  • Công suất tác dụng (P), phản kháng (Q), biểu kiến (S).
  • Hệ số công suất (PF), cosφ.
  • Năng lượng tác dụng (nhập khẩu/xuất khẩu), phản kháng (nhập khẩu/xuất khẩu), biểu kiến.
  • Giá trị cực đại và cực tiểu.
  • THD (Total Harmonic Distortion) của điện áp và dòng điện.
  • Các sóng hài bậc cao.
  • Nhiệt độ/điện trở (hai kênh).
  • Giá trị nhu cầu (demand) của P, Q, S, U, I (trong khoảng thời gian 15 phút, 30 phút hoặc 1 giờ).
• Ghi dữ liệu: Lưu trữ các giá trị trung bình trong khoảng thời gian 3 giây, 10 phút và 2 giờ. Tần số được ghi lại với khoảng thời gian 1 và 10 giây.
• Cảnh báo: Chức năng cảnh báo khi vượt quá các giá trị giới hạn, có thể gửi thông báo qua email.
• Giao diện trực quan: Hiển thị dữ liệu dưới dạng số, analog, biểu đồ sóng, biểu đồ vector, xu hướng và bảng ghi.
• Đồng bộ thời gian: Lựa chọn múi giờ, tự động điều chỉnh giờ mùa hè, đồng bộ hóa với máy chủ thời gian.
• Cập nhật Firmware: Có khả năng cập nhật firmware.
• Đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ (ví dụ: tiếng Anh, tiếng Ba Lan).

3. Thông số kỹ thuật :

• Nguồn cấp: 85...240 V AC, 40...400 Hz.
• Ngõ vào đo lường:
  • Điện áp: Kết nối trực tiếp hoặc qua biến áp đo lường (tùy thuộc vào model).
  • Dòng điện: Kết nối qua biến dòng (CT) với dòng thứ cấp 1A hoặc 5A.
  • Ngõ vào nhiệt độ/điện trở: 2 kênh cho cảm biến PT100.
• Ngõ ra: (tùy chọn, có thể khác nhau ở model ND40-0000E0)
  • Ngõ ra analog: 3 ngõ ra dòng 0/4...20 mA, điện trở tải < 500 Ω.
  • Ngõ ra rơ le: 8 rơ le điện từ có thể lập trình, tiếp điểm thường hở, khả năng chịu tải 250 V AC / 1 A AC.
  • Ngõ vào nhị phân.
• Giao tiếp:
  • Ethernet 10/100 Base-T (Modbus TCP Server).
  • RS-485 Modbus Slave.
  • USB (device & host).
• Lưu trữ: Thẻ nhớ SD (tối đa 32 GB).
• Màn hình: LCD TFT 5.6 inch, 640 x 480 pixels, cảm ứng màu.
• Cấp bảo vệ vỏ: IP65 (mặt trước).
• Nhiệt độ làm việc: 0 đến 50 °C.
• Độ ẩm tương đối: < 75%.
• Tiêu chuẩn an toàn: Category III.

4. Ứng dụng:

• Giám sát và phân tích chất lượng điện năng trong các hệ thống công nghiệp, thương mại và dân dụng.
• Ghi lại các thông số điện để phân tích và tối ưu hóa tiêu thụ năng lượng.
• Phát hiện và cảnh báo các sự cố về điện (ví dụ: quá áp, thấp áp, quá dòng, mất pha, sóng hài cao).
• Kiểm tra và bảo trì hệ thống điện.
• Quản lý năng lượng và báo cáo tiêu thụ.
• Sử dụng trong các hệ thống tự động hóa và điều khiển.
