3. Thông số kỹ thuật

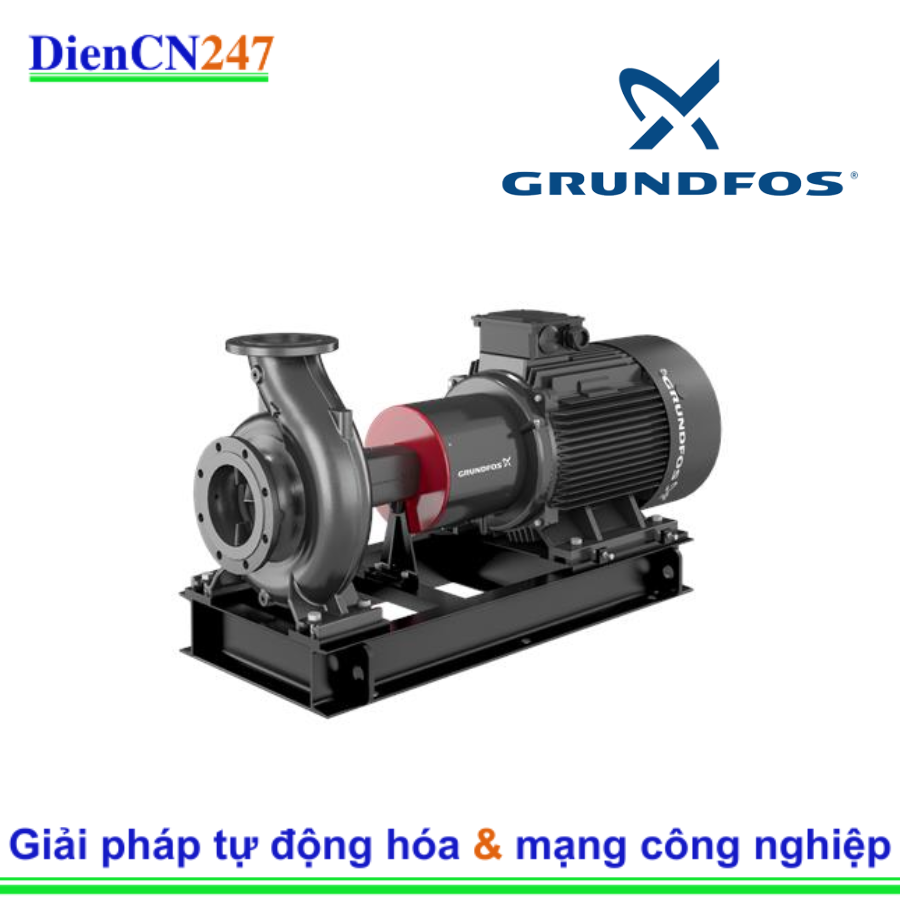

Dựa trên mã sản phẩm và thông tin chung về dòng NK, dưới đây là các thông số kỹ thuật có thể có của Grundfos NK 100-180/172 AA1F2S3ESBQQEQW1 (Lưu ý: Các thông số chính xác có thể thay đổi tùy thuộc vào cấu hình cụ thể từ nhà sản xuất):

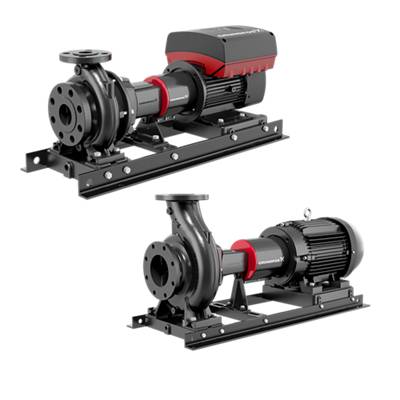

• Loại bơm: Bơm ly tâm trục rời, hút đơn, một tầng.
• Cỡ họng hút/xả (Nominal size):
  • Họng hút: DN 125 (DIN)
  • Họng xả: DN 100 (DIN)
• Đường kính cánh quạt danh định: 180 mm
• Đường kính cánh quạt thực tế (Actual impeller diameter): 172 mm (hoặc tương tự, "172" trong mã sản phẩm thường chỉ đường kính cánh quạt thực tế)
• Lưu lượng định mức (Rated flow): Có thể đạt tới 160 m³/giờ hoặc hơn (tùy thuộc vào điểm làm việc). Dòng NK có thể đạt lưu lượng tối đa lên đến 1.170 m³/giờ.
• Cột áp định mức (Rated head): Có thể đạt tới 32 m hoặc hơn (tùy thuộc vào điểm làm việc). Dòng NK có thể đạt cột áp tối đa lên đến 160m.
• Nhiệt độ chất lỏng: Từ -25 °C đến 120 °C (250 °F)
• Áp suất vận hành tối đa (Max. operating pressure): Thường là PN 10 (10 bar), hoặc PN 16 (16 bar), PN 25 (25 bar) tùy phiên bản và ứng dụng.
• Vật liệu:
  • Vỏ bơm: Gang (Cast iron - EN 1561 EN-GJL-250)
  • Cánh quạt: Thép không gỉ (Stainless steel - EN 1.4308)
  • Trục: Thép (Steel - EN 1.0503/1.4301)
  • Phớt trục: BQQE (Thường là cacbua silic/cacbua silic/EPDM hoặc tương đương)
• Loại phớt trục: Phớt cơ khí đơn (Single mechanical seal)
• Loại khớp nối: Khớp nối linh hoạt (Flexible coupling)
• Động cơ:
  • Công suất định mức (P2): Có thể từ 22 kW trở lên (thông số cụ thể sẽ tùy thuộc vào yêu cầu của hệ thống)
  • Tần số nguồn: 50 Hz (hoặc 60 Hz tùy thị trường)
  • Điện áp định mức: 3 x 380-400D/660-690Y V
  • Cấp hiệu suất IE: IE3 (hoặc cao hơn)
  • Số cực: 2 (tốc độ cao, khoảng 2900-3000 vòng/phút)
  • Cấp bảo vệ động cơ: IP55
  • Cấp cách điện: F

4. Ứng dụng

Grundfos NK 100-180/172 AA1F2S3ESBQQEQW1 là một máy bơm đa năng, được sử dụng rộng rãi trong các ứng dụng đòi hỏi lưu lượng và cột áp đáng kể, bao gồm:

• Hệ thống cấp nước:
  • Cung cấp nước cho các khu dân cư, đô thị.
  • Tăng áp cho hệ thống cấp nước trong các tòa nhà cao tầng, khách sạn.
  • Lọc và chuyển nước tại các trạm xử lý nước.

• Hệ thống sưởi ấm và làm mát:
  • Hệ thống sưởi ấm thương mại và sưởi ấm khu vực (District Heating).
  • Hệ thống điều hòa không khí thương mại và làm mát khu vực (District Cooling).
  • Hệ thống tuần hoàn nước nóng.
  • Hệ thống làm mát công nghiệp và truyền tải chất lỏng công nghiệp (ví dụ: chất làm lạnh).

• Ứng dụng công nghiệp:
  • Tăng áp trong các hệ thống rửa và làm sạch công nghiệp.
  • Hệ thống phòng cháy chữa cháy.
  • Truyền tải chất lỏng trong các quy trình sản xuất công nghiệp.
  • Hệ thống cấp nước công nghiệp và xử lý nước quy trình công nghiệp.

• Nông nghiệp và thủy lợi:
  • Tưới tiêu cho cây trồng (tưới ngập, tưới phun, tưới nhỏ giọt).
  • Cấp nước cho chăn nuôi
