NPort S9450I-2M-ST-WV-T Moxa Vietnam | DienCN247
1. Giới thiệu NPort S9450I-2M-ST-WV-T Moxa

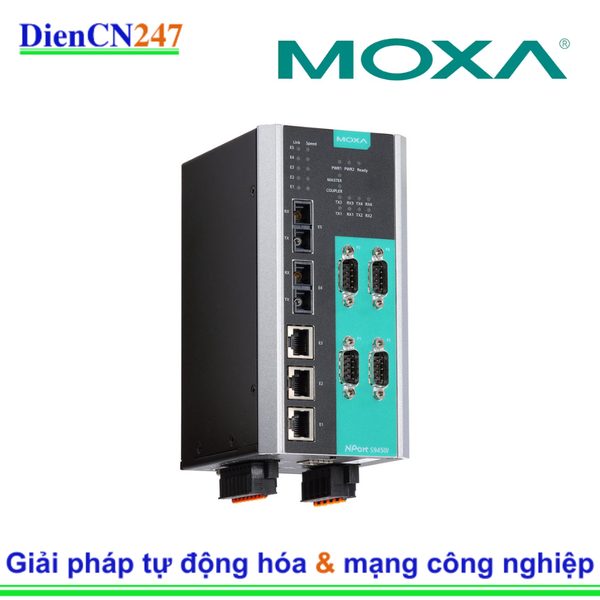

NPort S9450I-2M-ST-WV-T thuộc dòng NPort S9450I Series của Moxa, một giải pháp kết nối thiết bị nối tiếp sang Ethernet tiên tiến. Đây là một thiết bị 2-trong-1, kết hợp chức năng của máy chủ thiết bị nối tiếp 4 cổng RS-232/422/485 và bộ chuyển mạch Ethernet công nghiệp 5 cổng được quản lý.
Thiết bị được tối ưu hóa cho môi trường khắc nghiệt, đặc biệt là các ứng dụng trong trạm biến áp điện, với khả năng chống nhiễu điện từ và điện áp tăng cao vượt trội. Chữ viết tắt trong tên model thể hiện các tính năng chính:
4I: 4 cổng nối tiếp cách ly.
2M-ST: 2 cổng cáp quang đa mode (Multi-mode) với đầu nối ST.
WV: Dải điện áp rộng 24/48 VDC.
T: Phạm vi nhiệt độ hoạt động rộng (-40 đến 85∘C).
2. Đặc trưng nổi bật
Thiết bị này nổi bật nhờ sự kết hợp giữa khả năng kết nối nối tiếp và chuyển mạch mạng, cùng với thiết kế bền bỉ cấp công nghiệp:
Tích hợp Chuyển mạch và Máy chủ Thiết bị
Thiết kế Combo: Kết hợp máy chủ thiết bị nối tiếp 4 cổng và bộ chuyển mạch Ethernet 5 cổng (3 x RJ45 10/100BaseT(X) và 2 x quang đa mode 100BaseFX ST).
Giao thức Công nghiệp: Hỗ trợ chuyển đổi giao thức giữa Modbus TCP, ASCII, RTU và DNP3 serial/IP, cho phép tích hợp linh hoạt các thiết bị cũ.
Độ bền và Độ tin cậy Cao
Chịu nhiệt độ rộng: Hoạt động đáng tin cậy trong phạm vi nhiệt độ cực rộng từ -40 đến 85∘C.
Tiêu chuẩn Trạm biến áp: Tuân thủ các tiêu chuẩn nghiêm ngặt như IEC 61850-3 và IEEE 1613, đảm bảo chống nhiễu điện từ và khả năng chống sét/sốc điện (surge protection) cao.
Cổng Cách ly: Cổng nối tiếp có cách ly quang 2 kV và bảo vệ chống sét 4 kV, bảo vệ thiết bị khỏi các sự cố điện.
Dự phòng Mạng: Hỗ trợ các giao thức dự phòng như Turbo Ring/Chain độc quyền của Moxa và RSTP/STP tiêu chuẩn, đảm bảo kết nối mạng không bị gián đoạn.
Nguồn điện Dự phòng: Thiết kế đầu vào nguồn kép 24/48 VDC (18 đến 72 VDC) để tăng cường độ tin cậy.
3. Thông số kỹ thuật chính
| Tính năng | Chi tiết |
| Cổng Nối tiếp | 4 x RS-232/422/485 (DB9 male) |
| Cách ly Nối tiếp | 2 kV |
| Tốc độ Baudrate | 50 bps đến 921.6 kbps |
| Cổng Ethernet | 3 x 10/100BaseT(X) (RJ45) |
| Cổng Quang | 2 x 100BaseFX (Đa mode, đầu nối ST) |
| Nguồn điện đầu vào | 24/48 VDC (Dải 18 đến 72 VDC), dự phòng kép |
| Nhiệt độ hoạt động | -40 đến 85∘C |
| Bảo vệ chống sét/Sốc điện | 4 kV cho cổng nối tiếp |
| Chứng nhận Công nghiệp | IEC 61850-3, IEEE 1613, UL/cUL Class I Division 2 |
| Vỏ bảo vệ | Kim loại, Lắp đặt DIN-rail hoặc Tường |
| Giao thức Mạng | TCP/IP, UDP, SNMP, HTTP, Telnet, DHCP Server/Client, Turbo Ring/Chain, RSTP/STP, Modbus, DNP3, v.v. |
4. Ứng dụng
Với thiết kế kết hợp, khả năng chống nhiễu mạnh mẽ và dải nhiệt độ rộng, NPort S9450I-2M-ST-WV-T là giải pháp lý tưởng để hiện đại hóa và tích hợp mạng lưới trong các môi trường công nghiệp quan trọng:
Trạm biến áp và Lưới điện thông minh (Smart Grid)
Đây là ứng dụng trọng tâm. Thiết bị được chứng nhận IEC 61850-3 và IEEE 1613, cho phép nó chịu đựng được sự khắc nghiệt về EMI, sốc điện và nhiệt độ trong trạm biến áp. Nó dùng để kết nối các thiết bị bảo vệ, đo lường và điều khiển (như Rơ-le bảo vệ, IEDs) sử dụng giao tiếp nối tiếp (RS-232/422/485) vào mạng Ethernet tốc độ cao của hệ thống SCADA/EMS (Energy Management System).
Tự động hóa Công nghiệp
Kết nối thiết bị Legacy: Cho phép các thiết bị cũ sử dụng cổng nối tiếp (ví dụ: PLC, đồng hồ đo, cảm biến) giao tiếp với các hệ thống điều khiển trung tâm (HMI, SCADA) qua Ethernet.
Mạng cáp quang: Sử dụng cổng quang (Fiber ports) giúp kéo dài khoảng cách truyền thông và tăng cường khả năng miễn nhiễm nhiễu điện từ trong các nhà máy lớn hoặc khu vực có nhiều nguồn nhiễu.
Giao thông vận tải và Dầu khí
Hệ thống giám sát và thu thập dữ liệu (SCADA): Được sử dụng để xây dựng các vòng mạng dự phòng (Turbo Ring/Chain) đáng tin cậy cho việc truyền dữ liệu quan trọng trong các đường ống, giàn khoan hoặc hệ thống giao thông đường sắt/đường bộ, nơi yêu cầu thiết bị phải hoạt động ổn định trong điều kiện thời tiết và điện áp không ổn định.
