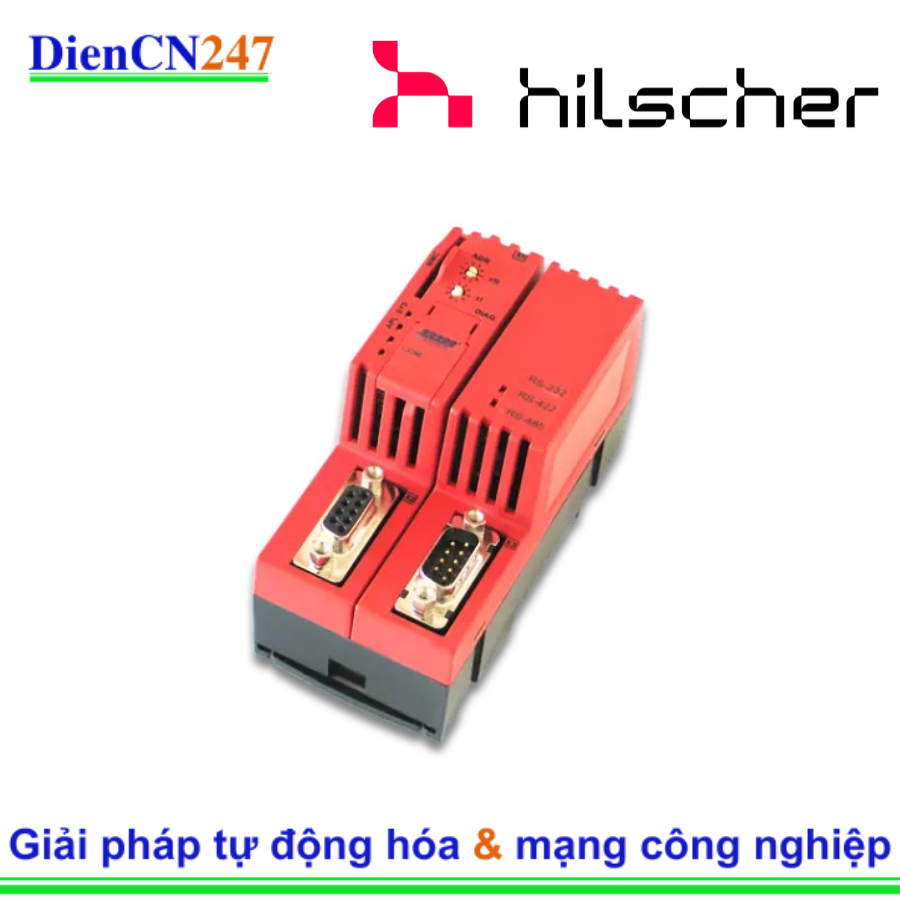

1. Giới thiệu NT 100-RE-DP /+ML HILSCHER

NT 100-RE-DP /+ML thuộc dòng sản phẩm netTAP 100 của Hilscher. Đây là bộ Gateway cao cấp được thiết kế để chuyển đổi dữ liệu hai chiều giữa mạng Real-Time Ethernet (RE) và PROFIBUS DP (DP).

Điểm đặc biệt của dòng sản phẩm này nằm ở tính linh hoạt tối đa. Nó đóng vai trò như một "người phiên dịch" đa năng, giúp các thiết bị sử dụng chuẩn PROFINET, EtherCAT, hoặc EtherNet/IP có thể giao tiếp mượt mà với hệ thống điều khiển sử dụng chuẩn PROFIBUS cũ hơn hoặc ngược lại. Ký hiệu /+ML đi kèm thường ám chỉ các tùy chọn mở rộng về giấy phép (Master/Slave) hoặc cấu hình phần cứng đặc biệt của thiết bị.

2. Đặc trưng nổi bật

Sản phẩm sở hữu những đặc điểm ưu việt giúp tối ưu hóa hệ thống tự động hóa:

• Khả năng chuyển đổi đa năng: Hỗ trợ hầu hết các chuẩn Real-Time Ethernet phổ biến hiện nay chỉ trên một thiết bị duy nhất thông qua việc thay đổi firmware.
• Thiết kế nhỏ gọn, bền bỉ: Vỏ nhôm chắc chắn, hỗ trợ lắp đặt trên thanh DIN-rail, phù hợp với không gian hạn chế trong tủ điện công nghiệp.
• Dễ dàng cấu hình: Sử dụng công cụ sycon.net dựa trên nền tảng FDT/DTM, giúp người dùng thiết lập các thông số truyền nhận dữ liệu chỉ bằng thao tác kéo thả, không cần lập trình phức tạp.
• Chẩn đoán thông minh: Tích hợp đèn LED hiển thị trạng thái hoạt động của mạng và hệ thống, giúp kỹ thuật viên nhanh chóng phát hiện và xử lý sự cố.
• Cổng USB tiện lợi: Cho phép kết nối trực tiếp với máy tính để cấu hình và chẩn đoán tại chỗ.

3. Thông số kỹ thuật

Các thông số kỹ thuật cốt lõi của NT 100-RE-DP /+ML bao gồm:

• Cổng Ethernet: 2 cổng RJ45 tích hợp Switch, hỗ trợ các giao thức như PROFINET, EtherCAT, EtherNet/IP, Open Modbus/TCP.
• Cổng Fieldbus: 1 cổng D-Sub 9 chân (RS-485) dành riêng cho PROFIBUS DP.
• Nguồn điện: 24V DC (dao động từ 18V đến 30V DC).
• Tốc độ truyền PROFIBUS: Tự động nhận diện, hỗ trợ lên đến 12 Mbps.
• Bộ nhớ dữ liệu: Tối đa 512 bytes dữ liệu đầu vào và 512 bytes dữ liệu đầu ra tùy thuộc vào giao thức sử dụng.
• Nhiệt độ vận hành: Từ 0°C đến +60°C.
• Kích thước: Khoảng 100 x 35 x 115 mm.

4. Ứng dụng

Thiết bị là mắt xích quan trọng trong các kịch bản hiện đại hóa nhà máy:

• Kết nối PLC cũ và mới: Cho phép một PLC S7-300 (PROFIBUS) điều khiển các trạm I/O hoặc biến tần đời mới sử dụng PROFINET.
• Mở rộng hệ thống: Tích hợp các thiết bị cảm biến, cơ cấu chấp hành sử dụng Ethernet vào mạng PROFIBUS hiện có mà không cần thay thế toàn bộ hạ tầng điều khiển.
• Số hóa nhà máy (IIoT): Làm cầu nối để đưa dữ liệu từ các máy móc sử dụng chuẩn Fieldbus truyền thống lên hệ thống quản lý dữ liệu đám mây thông qua lớp Ethernet.
• Ứng dụng trong các ngành công nghiệp: Sản xuất ô tô, thực phẩm và đồ uống, xử lý nước thải và các dây chuyền đóng gói tự động yêu cầu tính thời gian thực cao.
