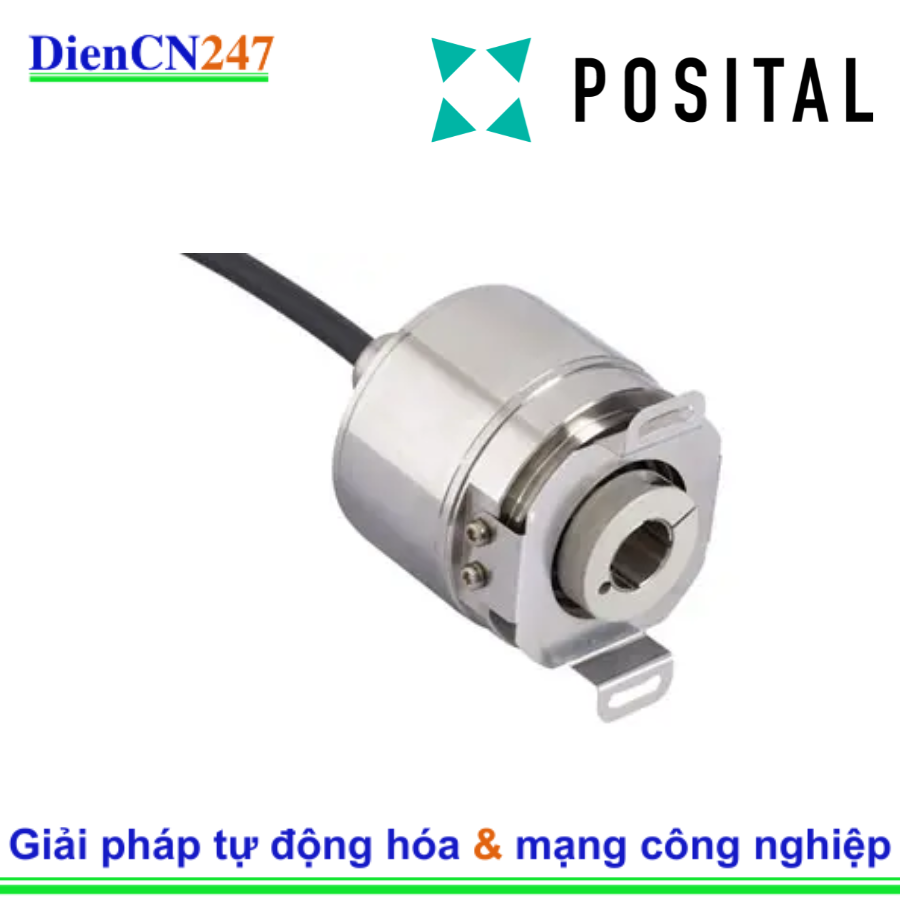

1. Giới thiệu OCD-S101G-0812-B12V-AAW Posital

OCD-S101G-0812-B12V-AAW là dòng cảm biến mã hóa vòng quay tuyệt đối (Absolute Encoder) đa vòng sử dụng công nghệ quang học tiên tiến của Posital. Với giao diện truyền thông SSI (Synchronous Serial Interface) phổ biến, thiết bị này cung cấp khả năng phản hồi vị trí cực kỳ chính xác và ổn định. Đây là giải pháp lý tưởng cho các hệ thống tự động hóa công nghiệp đòi hỏi sự giám sát vị trí khắt khe ngay cả khi mất nguồn điện.

2. Đặc trưng nổi bật

Dòng encoder này của Posital sở hữu những đặc tính kỹ thuật vượt trội, giúp tối ưu hóa hiệu suất vận hành:

• Công nghệ quét quang học: Đảm bảo độ chính xác cao nhất và khả năng chống nhiễu từ trường tốt hơn so với các dòng encoder từ tính thông thường.
• Hệ thống đa vòng không dùng pin: Sử dụng công nghệ thu hoạch năng lượng (Energy Harvesting) giúp lưu trữ số vòng quay mà không cần bảo trì pin, loại bỏ rủi ro mất dữ liệu vị trí.
• Giao diện SSI tin cậy: Giao thức truyền thông nối tiếp đồng bộ giúp việc truyền dữ liệu tốc độ cao trở nên đơn giản và ít sai lệch trên khoảng cách xa.
• Thiết kế công nghiệp bền bỉ: Vỏ ngoài bằng thép được xử lý bề mặt, kết hợp với cấp bảo vệ cao, giúp thiết bị hoạt động tốt trong môi trường rung động và bụi bẩn.
• Độ phân giải linh hoạt: Sự kết hợp giữa độ phân giải đơn vòng và đa vòng mang lại dải đo rộng, đáp ứng các chuyển động phức tạp.

3. Thông số kỹ thuật

Các thông số dưới đây khẳng định vị thế của OCD-S101G-0812-B12V-AAW trong phân khúc cao cấp:

• Giao diện: SSI (Gray Code).
• Độ phân giải đơn vòng: 13 bit (8.192 xung/vòng).
• Số lượng vòng quay (Đa vòng): 12 bit (4.096 vòng).
• Điện áp hoạt động: 4,5 – 30 VDC.
• Kiểu trục: Trục đặc (Solid Shaft), đường kính tiêu chuẩn 6mm hoặc 10mm (tùy tùy chọn cơ khí).
• Cấp bảo vệ: IP65 cho vỏ và IP64 cho trục (có thể nâng cấp lên IP67).
• Tốc độ cơ học tối đa: 12.000 vòng/phút.
• Nhiệt độ vận hành: Từ -40°C đến +85°C.

4. Ứng dụng

Nhờ độ chính xác và khả năng hoạt động ổn định, bộ mã hóa Posital này được ứng dụng rộng rãi trong:

• Hệ thống nâng hạ và cầu trục: Giám sát vị trí chính xác của móc cẩu và xe con để đảm bảo an toàn vận hành.
• Cánh tay Robot công nghiệp: Cung cấp phản hồi vị trí cho các khớp nối trong các dây chuyền lắp ráp tự động.
• Máy công cụ CNC: Kiểm soát hành trình của các trục máy, đảm bảo độ chính xác trong gia công cơ khí chi tiết.
• Năng lượng tái tạo: Điều chỉnh góc nghiêng của tấm pin năng lượng mặt trời hoặc hướng đón gió của tuabin điện gió.
• Y tế: Ứng dụng trong các thiết bị chẩn đoán hình ảnh như máy quét CT, nơi cần sự chuyển động cực kỳ mịn và chính xác.
