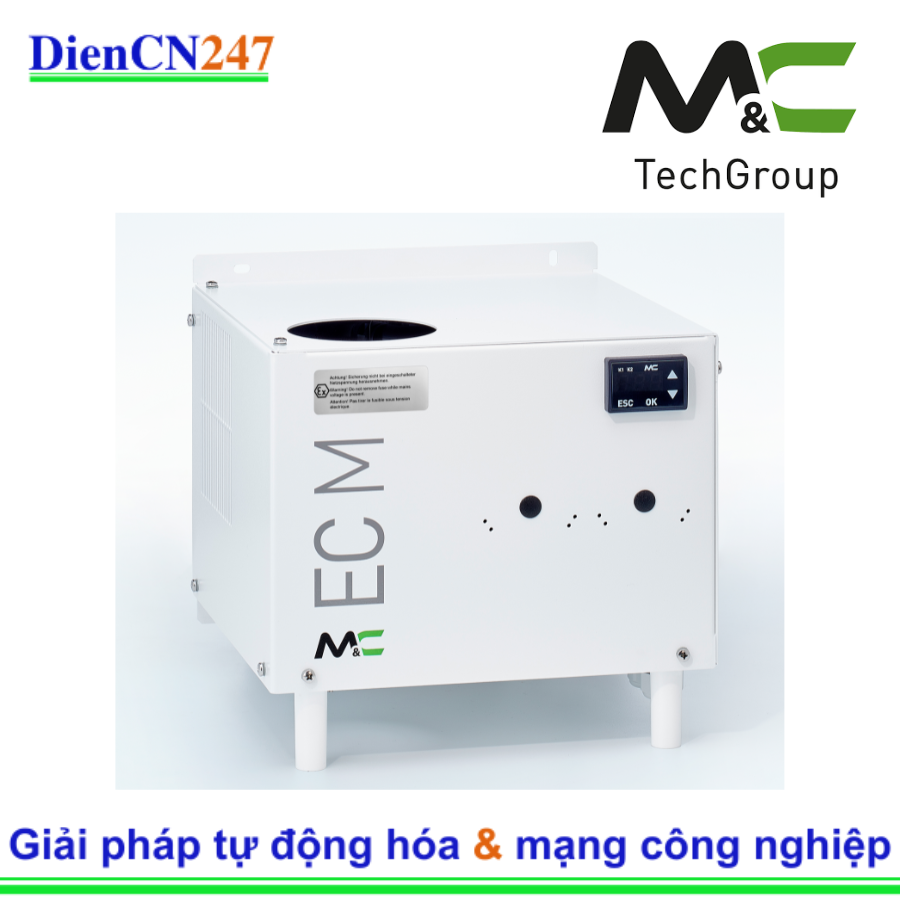

1. Giới thiệu P.N : 02K7650X ECM-Ex2-1 M&C Techgroup

ECM-Ex2-1 là một thiết bị làm mát khí nén (Compressor Gas Cooler) chuyên dụng nằm trong Series EC® của M&C TechGroup Germany GmbH, một thương hiệu hàng đầu trong lĩnh vực công nghệ đo lường và phân tích khí. Chức năng chính của ECM-Ex2-1 là hạ thấp điểm sương của khí mẫu ẩm, giúp loại bỏ hơi nước ngưng tụ. Quá trình này rất quan trọng trong phân tích khí để ngăn chặn hơi nước gây lỗi đo lường và sai số thể tích, đảm bảo khí đi vào máy phân tích khô và ổn định.

Điểm đặc biệt nổi bật của ECM-Ex2-1 là phiên bản được chứng nhận chống cháy nổ ATEX và CSA cho phép sử dụng an toàn trong Khu vực nguy hiểm (Ex zone 2).

2. Đặc trưng nổi bật

• Chống cháy nổ: Được chứng nhận ATEX (II 3G Ex nA nC IIC T4 Gc) và CSA cho Khu vực nguy hiểm Zone 2 / Class I, Div 2, lý tưởng cho các ngành công nghiệp dầu khí, hóa chất.
• Thiết kế nhỏ gọn và trọng lượng nhẹ: Dễ dàng lắp đặt và tiết kiệm không gian trong các hệ thống điều hòa khí.
• Điều chỉnh được (Adjustable): Cho phép điều chỉnh điểm sương khí ra, với giá trị đặt mặc định thường là +5 ∘C (hoặc +41 ∘F).
• Tự giám sát (Self-monitoring): Bộ điều khiển điện tử tích hợp có khả năng tự giám sát và có cảnh báo nhiệt độ cao/thấp.
• Kênh đơn: Được thiết kế cho 1 kênh làm mát, tương thích với 1 bộ trao đổi nhiệt Jet-Stream.
• Bảo trì tối thiểu: Thiết bị được thiết kế để hoạt động ổn định và cần bảo trì rất ít.

3. Thông số kỹ thuật chính

Đây là một số thông số cơ bản của mẫu ECM-Ex2-1:

• Loại thiết bị: Máy làm mát khí nén (Compressor Gas Cooler).
• Chứng nhận: ATEX (Ex zone 2) và CSA (Class I, Div 2).
• Công suất làm mát: Dành cho 1 bộ trao đổi nhiệt Jet-Stream với lưu lượng tối đa 250 Nl/h (Lít chuẩn/giờ).
• Nhiệt độ môi trường tối đa: Khoảng −10 ∘C đến +50 ∘C.
• Điểm sương khí ra: Ổn định ở mức thấp, có thể điều chỉnh được. Giá trị cài đặt nhà máy thường là +5 ∘C (+41 ∘F).
• Cảnh báo: 1 ngõ ra cảnh báo trạng thái tự do cấu hình (tiếp điểm chuyển đổi) với giới hạn cảnh báo cao và thấp (ví dụ: <+1.5 ∘C và >+8.5 ∘C khi điểm sương ra là +5 ∘C).
• Tùy chọn: Có thể trang bị thêm bơm nhu động (peristaltic pump) SR25.2 để tự động xả nước ngưng.
• Vật liệu bộ trao đổi nhiệt: Có sẵn các tùy chọn từ PVDF hoặc thép không gỉ.
• Nguồn cấp (Phổ biến): Thường là 230 VAC hoặc 115 VAC.
• Công suất tiêu thụ (Phổ biến): Khoảng 200 VA.

4. Ứng dụng

ECM-Ex2-1 được ứng dụng rộng rãi trong các hệ thống phân tích khí công nghiệp, đặc biệt là những nơi yêu cầu thiết bị phải có chứng nhận chống cháy nổ.

• Phân tích khí thải (CEMS): Làm mát khí mẫu từ lò hơi, lò nung, tuabin khí để loại bỏ độ ẩm trước khi đưa vào các máy phân tích SO2​,NOx,CO, v.v.
• Giám sát khí quy trình: Sử dụng trong các nhà máy hóa dầu, lọc dầu, sản xuất hóa chất và các khu vực nguy hiểm Zone 2 khác, nơi cần kiểm soát chất lượng khí trong quá trình sản xuất.
• Công nghiệp Dầu khí/Khí đốt: Chuẩn bị khí mẫu trong các trạm nén, trạm phân phối, hoặc các khu vực dễ cháy nổ để đảm bảo độ chính xác của máy phân tích.
• Các hệ thống đo lường trong phòng thí nghiệm (Metrology): Ổn định điểm sương cho các phép đo yêu cầu độ chính xác cao.
