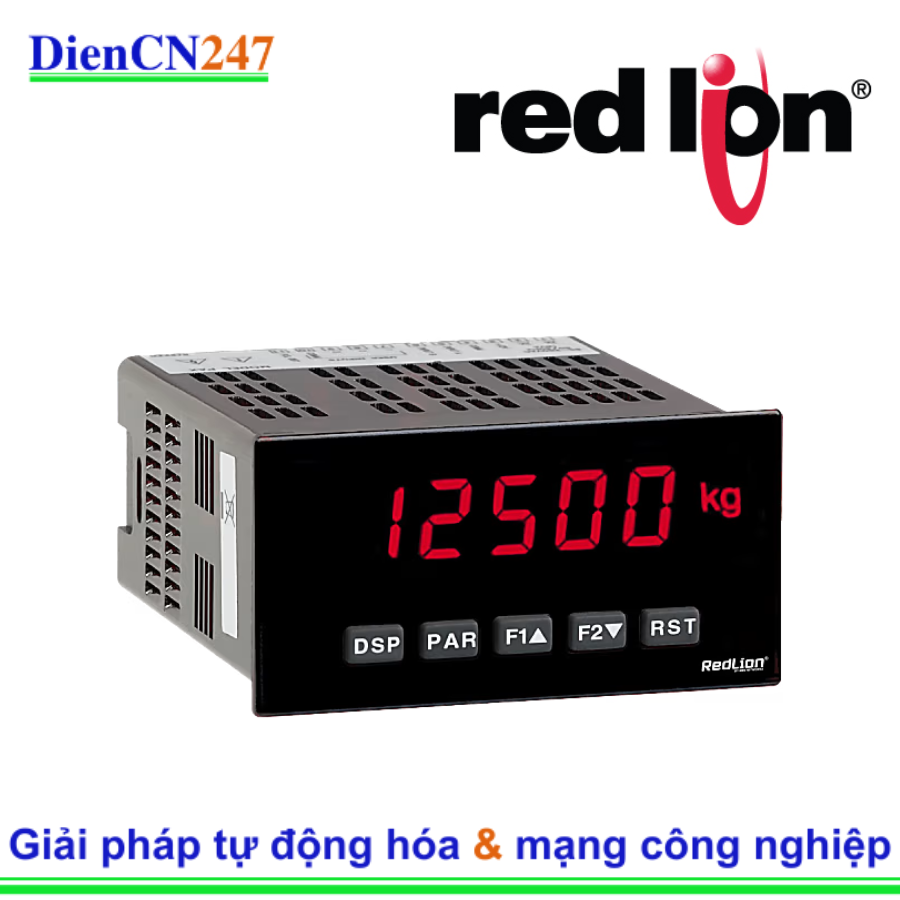

1. Giới Thiệu về Đồng Hồ Đo PAXS0000 Red Lion

PAXS0000 là một thành viên tiêu biểu trong dòng sản phẩm Đồng hồ đo kỹ thuật số PAX nổi tiếng của hãng Red Lion Controls (Mỹ). Thiết bị này được thiết kế chuyên dụng để tiếp nhận, xử lý và hiển thị tín hiệu từ các cảm biến biến dạng (Strain Gage), đặc biệt là Load Cell (cảm biến lực), cảm biến áp suất và cảm biến mô-men xoắn (Torque Bridge).

Với khả năng tùy chỉnh linh hoạt và độ chính xác cao, PAXS0000 là giải pháp lý tưởng cho các ứng dụng đo lường và kiểm soát trong môi trường công nghiệp khắt khe.

2. Đặc Trưng Nổi Bật

Đồng hồ đo PAXS0000 sở hữu nhiều tính năng giúp nó trở thành lựa chọn hàng đầu trong các hệ thống đo lường:

• Đầu vào Strain Gage Chuyên Dụng: Khả năng tương thích trực tiếp với tín hiệu mV từ các Load Cell, Pressure Bridge, và Torque Bridge.
• Màn Hình Hiển Thị Sáng Rõ: Trang bị màn hình LED 5 chữ số, kích thước 0.56" (14 mm), với màu đỏ, dễ đọc ngay cả dưới ánh sáng mặt trời (Sunlight Readable Display).
• Kích Thước Tiêu Chuẩn Công Nghiệp: Thiết kế dạng 1/8 DIN (khoảng $50 \text{ mm} \times 97 \text{ mm}$) giúp dễ dàng lắp đặt vào tủ điện hoặc bảng điều khiển.
• Khả Năng Mở Rộng Linh Hoạt: Thiết bị hỗ trợ các Card Tùy Chọn (Field Upgradeable Option Cards) có thể cắm thêm tại chỗ, cho phép người dùng bổ sung các tính năng như ngõ ra Relay, ngõ ra Analog, và nhiều loại cổng giao tiếp truyền thông công nghiệp (RS-232, RS-485, Modbus, Profibus-DP, v.v.).
• Độ Bền Cao: Đạt chuẩn NEMA 4X/IP65 cho mặt trước, đảm bảo khả năng chống bụi và chống nước tốt, phù hợp với môi trường công nghiệp ẩm ướt hoặc nhiều bụi bẩn.
• Bộ Nhớ EEPROM Bền Vững: Lưu trữ dữ liệu và cấu hình mà không cần pin.

3. Thông Số Kỹ Thuật Cơ Bản

Các thông số kỹ thuật chính của PAXS0000 bao gồm:

• Loại Tín Hiệu Đầu Vào: Strain Gage (Cảm biến biến dạng).
• Phạm Vi Đầu Vào (Dải đo): Có thể lựa chọn $\pm 24 \text{ mV}$ hoặc $\pm 240 \text{ mV}$ DC (phù hợp với đa số Load Cell).
• Nguồn Cấp Kích Thích Cầu (Bridge Excitation): Cung cấp nguồn 5 VDC hoặc 10 VDC cho Load Cell.
• Độ Phân Giải Hiển Thị: 5 chữ số.
• Kích Thước (DIN): 1/8 DIN ($50 \text{ mm} \times 97 \text{ mm}$).
• Nguồn Cấp Hoạt Động: Thường là 85 đến 250 VAC.
• Mặt Trước Bảo Vệ: Chuẩn NEMA 4X/IP65.
• Ngõ Ra (Tùy chọn): Relay Set-Point, Ngõ ra Analog, Truyền thông Serial (phụ thuộc vào Card Tùy Chọn cắm thêm).

4. Ứng Dụng Thực Tế

Nhờ khả năng xử lý tín hiệu Load Cell chuyên nghiệp, PAXS0000 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ Thống Cân Công Nghiệp: Làm bộ hiển thị, bộ điều khiển cân trong các trạm trộn bê tông, cân đóng bao, cân silo, cân xe tải, và các hệ thống cân tự động khác.
• Đo Lường Lực và Áp Suất: Giám sát và kiểm soát lực căng, lực nén, áp suất trong quá trình sản xuất, thử nghiệm vật liệu, và hệ thống thủy lực/khí nén.
• Kiểm Soát Mô-men Xoắn: Đo lường và hiển thị mô-men xoắn của động cơ hoặc các thiết bị quay.
• Tự Động Hóa Nhà Máy: Là một phần tử hiển thị và kiểm soát quan trọng trong các dây chuyền sản xuất yêu cầu đo lường khối lượng/lực chính xác.
