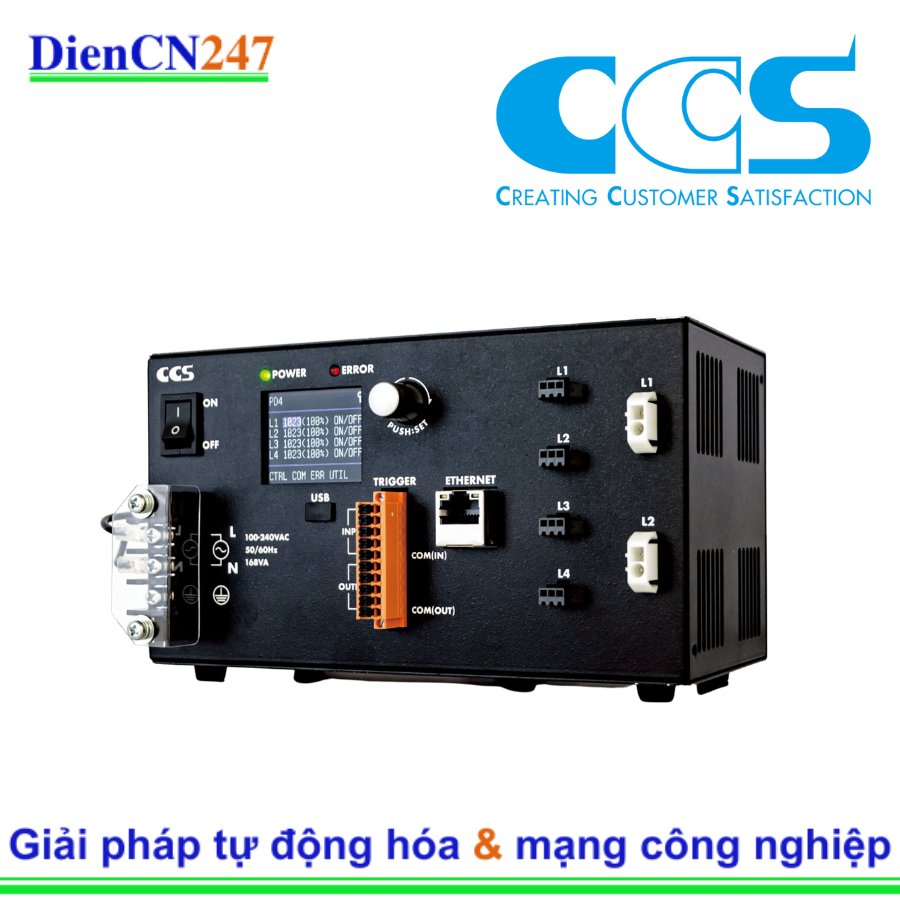

1. Giới thiệu của PD4-6024-4-E F000-03408 CSS Inc

CCS Inc. là thương hiệu nổi tiếng toàn cầu về các sản phẩm chiếu sáng chất lượng cao và công nghệ tiên tiến cho hệ thống thị giác máy. Dòng PD4 Series đại diện cho các bộ điều khiển kỹ thuật số hiệu suất cao, mang đến khả năng kiểm soát chính xác và linh hoạt cho nhiều loại đèn LED 24V DC của CCS. Mã "F000-03408" là mã phụ tùng hoặc mã định danh nội bộ cho phiên bản cụ thể này của bộ điều khiển.

2. Đặc trưng nổi bật

Mã sản phẩm PD4-6024-4-E cho biết các đặc điểm chính của bộ điều khiển:

• PD4: Chỉ dòng sản phẩm bộ điều khiển kỹ thuật số PD4 Series.
• 60: Công suất đầu ra tối đa là 60W (tổng cho tất cả các kênh). Điều này có nghĩa là bộ điều khiển có thể cấp nguồn cho các đèn LED 24V DC với tổng công suất tiêu thụ lên đến 60W.
• 24: Điện áp đầu ra là 24V DC.
• 4: Có 4 kênh đầu ra độc lập. Mỗi kênh có thể điều khiển một đèn LED riêng biệt hoặc một nhóm đèn LED.
• E: Giao thức điều khiển bên ngoài là Ethernet. Đây là một tính năng mạnh mẽ cho phép điều khiển và giám sát bộ điều khiển từ xa thông qua mạng, cũng như giao tiếp với PLC hoặc máy tính. Bộ điều khiển này cũng hỗ trợ giao tiếp PLCCOM và USB.

Các đặc điểm chung và tính năng nổi bật:

• Chế độ chiếu sáng linh hoạt: Hỗ trợ các chế độ chiếu sáng liên tục (continuous lighting), bật/tắt (ON/OFF mode), và nhấp nháy (strobe lighting - không overdrive). Chế độ strobe rất quan trọng trong thị giác máy để "đóng băng" chuyển động của vật thể.
• Điều chỉnh cường độ sáng chính xác:
  • Điều khiển PWM: Sử dụng phương pháp điều khiển độ rộng xung (PWM) để điều chỉnh cường độ sáng cho cả chế độ liên tục và chế độ nhấp nháy.
  • 1024 cấp độ: Cho phép thiết lập cường độ sáng với độ phân giải cao lên đến 1024 cấp độ (hoặc 256 cấp độ tùy theo loại đèn hoặc cài đặt), mang lại khả năng kiểm soát chi tiết.
• Nguồn cấp linh hoạt: Hoạt động với nguồn điện AC 100-240V.
• Bảo vệ toàn diện: Tích hợp bảo vệ quá dòng (overcurrent protection) để bảo vệ đèn LED và bộ điều khiển khỏi hư hỏng.
• Làm mát tự nhiên: Thiết kế không quạt, làm mát bằng không khí tự nhiên, giúp tăng độ tin cậy và giảm yêu cầu bảo trì.
• Thiết kế công nghiệp: Vỏ làm từ thép tấm, được sơn đen, mang lại độ bền cơ học cho môi trường công nghiệp.
• Dễ dàng tích hợp: Tương thích với các loại đèn LED 24V DC của CCS và có thể được điều khiển thông qua nhiều giao thức khác nhau (Ethernet, PLCCOM, USB).
• Kích thước: Khoảng 180mm x 95mm x 106mm (Rộng x Sâu x Cao).
• Trọng lượng: Tối đa 1.5 kg.

3. Thông số kỹ thuật

• Model: PD4-6024-4-E
• Mã sản phẩm (PN): F000-03408
• Loại thiết bị: Bộ điều khiển đèn LED kỹ thuật số
• Điện áp đầu vào: AC 100-240V
• Điện áp đầu ra: 24V DC
• Tổng công suất đầu ra: Tối đa 60W (cho tất cả 4 kênh)
• Số kênh: 4 kênh
• Chế độ chiếu sáng: Liên tục (Continuous), Bật/Tắt (ON/OFF), Nhấp nháy (Strobe - không overdrive)
• Phương pháp điều khiển cường độ sáng: Điều khiển PWM (cho cả hai chế độ) và điều khiển thời gian chiếu sáng (chế độ nhấp nháy).
• Cấp độ điều chỉnh cường độ sáng: 1024 cấp độ (hoặc 256 cấp độ tùy theo cài đặt/đèn).
• Tần số PWM: Có thể chuyển đổi sang chế độ 500 kHz PWM.
• Giao thức điều khiển bên ngoài: Ethernet, PLCCOM, USB
• Bảo vệ: Bảo vệ quá dòng
• Phương pháp làm mát: Làm mát bằng không khí tự nhiên
• Kích thước (R x S x C): 180 mm x 95 mm x 106 mm
• Trọng lượng: Tối đa 1.5 kg
• Vật liệu vỏ: Thép tấm, màu đen
• Nhiệt độ lưu trữ: -20°C đến 60°C
• Độ ẩm lưu trữ: 20% đến 85% RH (không ngưng tụ)
• Phụ kiện đi kèm (tiêu chuẩn): Sách hướng dẫn sử dụng, nắp khối đấu nối nguồn, vít M4 cho nắp, khối đấu nối kích hoạt.

4. Ứng dụng

Bộ điều khiển CCS PD4-6024-4-E F000-03408 là một thành phần cốt lõi trong nhiều hệ thống thị giác máy và các ứng dụng tự động hóa công nghiệp:

• Hệ thống kiểm tra chất lượng tự động: Điều khiển đèn chiếu sáng cho camera trong việc kiểm tra lỗi bề mặt, khuyết tật sản phẩm, kiểm tra lắp ráp trong các ngành điện tử, ô tô, dược phẩm, thực phẩm.
• Kiểm tra sản phẩm tốc độ cao: Sử dụng chế độ nhấp nháy (strobe) để "đóng băng" hình ảnh của các vật thể di chuyển nhanh trên dây chuyền sản xuất, đảm bảo thu thập hình ảnh rõ nét.
• Kiểm soát chiếu sáng đa kênh: Với 4 kênh đầu ra, nó có thể điều khiển nhiều đèn LED khác nhau (ví dụ: đèn thanh, đèn vòng, đèn vòm) để tạo ra các hiệu ứng chiếu sáng phức tạp, phù hợp với từng đặc điểm của vật thể.
• Tích hợp vào dây chuyền sản xuất tự động: Giao tiếp Ethernet, PLCCOM, USB giúp dễ dàng tích hợp với các hệ thống PLC và máy tính công nghiệp để tự động hóa hoàn toàn quá trình kiểm tra.
• Ứng dụng R&D và phòng thí nghiệm: Cung cấp khả năng kiểm soát ánh sáng chính xác cho các nghiên cứu và thử nghiệm thị giác máy.
