1. Giới thiệu:

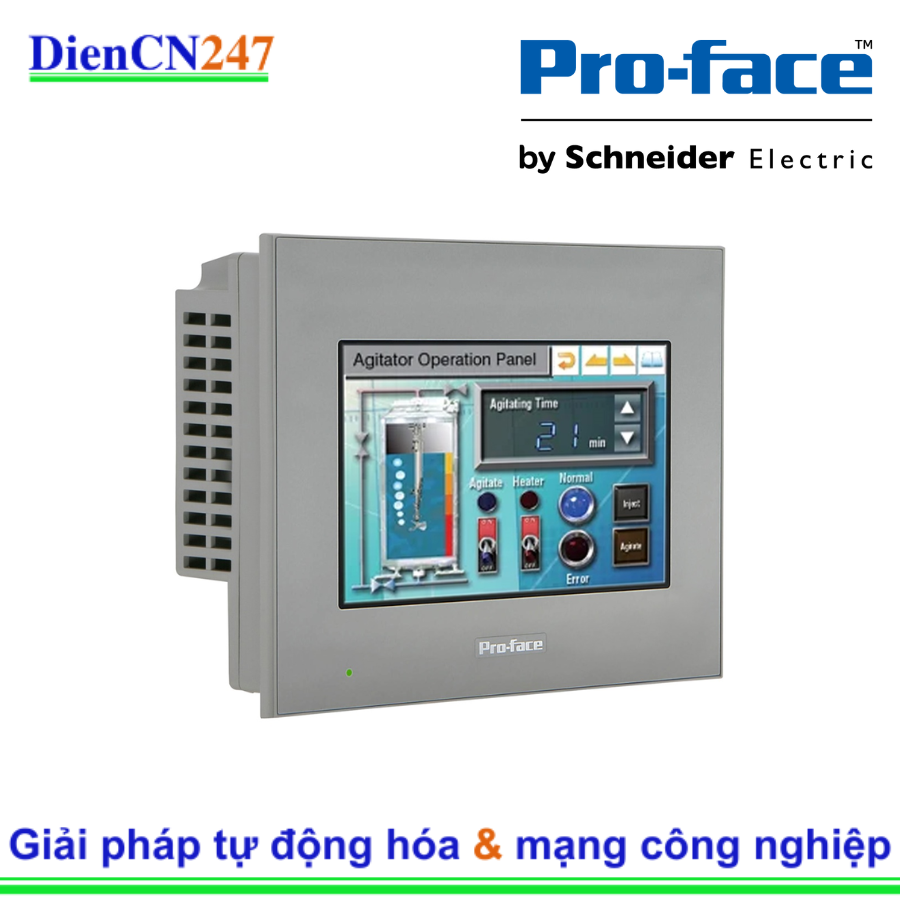

PFXGP4401TAD là một model màn hình cảm ứng HMI (Human Machine Interface) màu TFT LCD kích thước 7.5 inch thuộc dòng sản phẩm GP4000 của Pro-face. Đây là một thiết bị giao diện người-máy mạnh mẽ và đáng tin cậy, được thiết kế để giám sát và điều khiển các hệ thống tự động hóa công nghiệp. Với khả năng kết nối đa dạng và hiệu suất ổn định, PFXGP4401TAD là một lựa chọn phổ biến trong nhiều ứng dụng công nghiệp khác nhau.

2. Đặc điểm nổi bật:

• Màn hình màu TFT LCD 7.5 inch: Hiển thị hình ảnh rõ nét, màu sắc sống động, giúp người vận hành dễ dàng quan sát và thao tác.
• Độ phân giải VGA (640 x 480 pixels): Đảm bảo hiển thị thông tin chi tiết và trực quan.
• Cảm ứng Analog: Độ nhạy cao, thao tác mượt mà và chính xác với độ phân giải cảm ứng 1024 x 1024. Tuổi thọ cảm ứng cao, trên 1.000.000 lần nhấn.
• Đèn nền LED trắng: Tuổi thọ cao (trên 50.000 giờ), tiết kiệm năng lượng và dễ dàng điều chỉnh độ sáng (16 cấp độ).
• Bộ nhớ lớn:
  • Bộ nhớ ứng dụng: 32 MB FLASH EPROM (bao gồm cả khu vực chương trình logic).
  • RAM: 512 KB SRAM có pin dự phòng.
  • Bộ nhớ sao lưu: 320 KB SRAM (có pin thay thế).
• Khả năng kết nối đa dạng:
  • COM1: RS-232C (D-Sub 9 pin).
  • COM2: RS-422/485 (D-Sub 9 pin).
  • Ethernet: 10BASE-T/100BASE-TX (RJ-45).
  • USB: 1 x Type-A (USB 2.0), 1 x mini-B (USB 2.0).
  • Khe cắm thẻ nhớ SD: Hỗ trợ thẻ SD/SDHC tối đa 32 GB.
• Hỗ trợ đa ngôn ngữ: Linh hoạt cho nhiều ứng dụng và thị trường khác nhau.
• Khả năng chống nhiễu tốt: Đảm bảo hoạt động ổn định trong môi trường công nghiệp có nhiều thiết bị điện tử.
• Tiêu chuẩn bảo vệ: Mặt trước đạt chuẩn IP65F (tương đương NEMA 4X/13 khi lắp đặt đúng cách), chống bụi và nước.
• Phần mềm lập trình mạnh mẽ: Sử dụng phần mềm GP-Pro EX với giao diện trực quan, thư viện hình ảnh phong phú và nhiều tính năng tiện lợi.
• Đạt các chứng nhận quốc tế: CE, CSA, UL Listed C1D2, RoHS, ABS, DNV, ATEX.

3. Thông số kỹ thuật:

• Kích thước màn hình: 7.5 inch
• Loại màn hình: TFT Color LCD
• Độ phân giải: 640 x 480 pixels (VGA)
• Số màu hiển thị: 65.536 màu (No blink) / 16.384 màu (Blink)
• Độ sáng: Điều chỉnh 16 cấp độ
• Loại cảm ứng: Analog (điện trở)
• Độ phân giải cảm ứng: 1024 x 1024
• Tuổi thọ cảm ứng: ≥ 1.000.000 lần nhấn
• Bộ nhớ ứng dụng: 32 MB FLASH EPROM
• RAM: 512 KB SRAM (có pin dự phòng)
• Bộ nhớ sao lưu: 320 KB SRAM (có pin thay thế)
• Cổng giao tiếp:
  • COM1: RS-232C
  • COM2: RS-422/485
  • Ethernet: 10/100BASE-T
  • USB: 1 x Type-A, 1 x mini-B
  • Khe cắm thẻ nhớ SD/SDHC
• Nguồn điện: DC 24V (dải điện áp cho phép 19.2 đến 28.8V)
• Công suất tiêu thụ: 12W hoặc ít hơn
• Nhiệt độ hoạt động: 0 đến 55°C
• Độ ẩm hoạt động: 10 đến 90% RH (không ngưng tụ)
• Kích thước ngoài (W x H x D): 218 x 173 x 60 mm
• Kích thước lỗ cắt bảng điều khiển (W x H): 204.5 x 159.5 mm
• Trọng lượng: Khoảng 1.2 kg
• Tiêu chuẩn bảo vệ: IP65F (mặt trước)

4. Ứng dụng:

Màn hình HMI PFXGP4401TAD Pro-face được sử dụng rộng rãi trong nhiều ngành công nghiệp và ứng dụng khác nhau, bao gồm:

• Tự động hóa công nghiệp: Giao diện điều khiển và giám sát máy móc, dây chuyền sản xuất.
• Hệ thống điều khiển: Kết nối và tương tác với PLC, biến tần, servo driver, cảm biến và các thiết bị tự động hóa khác.
• Ngành thực phẩm và đồ uống: Điều khiển và giám sát các quy trình sản xuất, đóng gói.
• Ngành dầu khí: Giám sát các hệ thống trong môi trường khắc nghiệt.
• Ngành điện và năng lượng: Hiển thị thông tin và điều khiển các hệ thống điện.
• Ngành ô tô và sản xuất: Giao diện cho các dây chuyền lắp ráp và kiểm tra.
• Hệ thống HVAC: Điều khiển và giám sát hệ thống sưởi ấm, thông gió và điều hòa không khí.
• Các ứng dụng HMI nói chung: Cung cấp giao diện trực quan cho người vận hành trong nhiều lĩnh vực khác.
